Конические рупорные антенны ETS-Lindgren 3163 (4 - 26,5 ГГц)

Артикул: 1-351937

  • Разъем: SMA (мама)
  • Диаметр апертуры: 10,2 см
  • Длина (без крепления): 38 см
  • Вес: 0,5 кг


Рупорные антенны 3163-03, 3163-04, 3163-05, 3163-06



• Диапазон от 4,0 до 26,5 ГГц

• Коническая форма антенн

• Низкий КСВН

• Высокий коэффициент усиления



Особенности антенн 3163



Рупорные антенны 3163 производства ETS-Lindgren отличают низким показателем КСВН, высоким коэффициентом усиления (> 16 дБ) и конусообразной формой.

Антенны 3163 имеют предназначение облучателей для безэховых конусовидных камер.

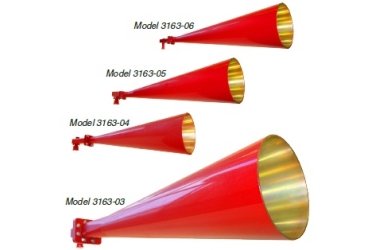

Конические рупорные антенны серии 3163 имеют различные размеры и характеристики, которые подразделяют их на разные модели: 3163-03, 3163-04, 3163-05, 3163-06.

По всему своему рабочему диапазону антенны имеют низкий КСВН и улучшенные уровни отражения при использовании их в безэховой зоне камер.

Антенны ETS-Lindgren серии 3163 для большей эффективности могут устанавливаться в безэховые камеры, непосредственно в зону подачи, в прикрепленном виде или на антенном штативе.



Диапазон частот антенн 3163



Серия конических рупорных антенн 3163 предлагает четыре модели с разными диапазонами частот (4 – 26,5 ГГц):

• C-диапазон у модели 3163-03 (4 - 8 ГГц)

• X-диапазон у модели 3163-04 (8 - 12 ГГц)

• Ku-диапазон у модели 3163-05 (12 - 18 ГГц)

• K-диапазон у модели 3163-06 (18 - 26,5 ГГц)



Коническая форма антенн



Специальная коническая форма антенн серии 3163 ETS-Lindgren делает их идеальными для работы в конусообразных камерах.

Антенны могут устанавливаться крепиться разными способами, в том числе на антенные мачты, к поворотным позиционным столам.

Расширяющиеся углы антенн 3163 помогают выполнять в камерах позиционирование для эффективного облучения QZ – безэховой зоны.



Коэффициент усиления и КСВН антенн 3163



Антенны 3163 обладают высоким коэффициентом усиления (КУ) и низким КСВН:

• КУ модели 3163-03 от 16 дБ

• КУ моделей 3163-04, 3163-05, 3163-06 от 16,5 до 25 Дб

КСВН антенн серии 3163 по краям не превышает 3,2:1, а основное значение КСВН составляет менее 1,5:1.



Стандартная конфигурация антенн 3163



• Антенна

• Крепление для антенного штатива

• Коаксиальный кабель для волноводного адаптера

• Индивидуальная (3м/ANSI C63.5) калибровка

• Руководство



Характеристики антенны модели 3163-03



• Диапазон: 4 – 8 ГГц

• КСВН: 1,5:1 (макс. 3,2:1)

• Мощность (макс. непрерывная): 250 Вт

• Импеданс: 50 Ом

• Диаграмма 3163-03: направленная

• Поляризация 3163-03: линейная

• Разъем: N-тип (мама)

• Диаметр апертуры: 17,8 см

• Длина (без крепления): 60 см

• Вес: 1,8 кг



Характеристики антенны модели 3163-04



• Диапазон: 8 – 12 ГГц

• КСВН: 1,5:1 (макс. 2,5:1)

• Мощность (макс. непрерывная): 250 Вт

• Импеданс: 50 Ом

• Диаграмма 3163-04: направленная

• Поляризация 3163-04: линейная

• Разъем: N-тип (мама)

• Диаметр апертуры: 10,2 см

• Длина (без крепления): 37 см

• Вес: 0,5 кг



Характеристики антенны модели 3163-05



• Диапазон: 12 – 18 ГГц

• КСВН: 1,25:1 (макс. 2:1)

• Мощность (макс. непрерывная): 200 Вт

• Импеданс: 50 Ом

• Диаграмма 3163-05: направленная

• Поляризация 3163-05: линейная

• Разъем: N-тип (мама)

• Диаметр апертуры: 10,2 см

• Длина (без крепления): 39 см

• Вес: 0,6 кг



Характеристики антенны модели 3163-06



• Диапазон: 18 – 26,5 ГГц

• КСВН: 1,25:1 (макс. 2:1)

• Мощность (макс. непрерывная): 50 Вт

• Импеданс: 50 Ом

• Диаграмма 3163-06: направленная

• Поляризация 3163-06: линейная

• Разъем: SMA (мама)

• Диаметр апертуры: 10,2 см

• Длина (без крепления): 38 см

• Вес: 0,5 кг
