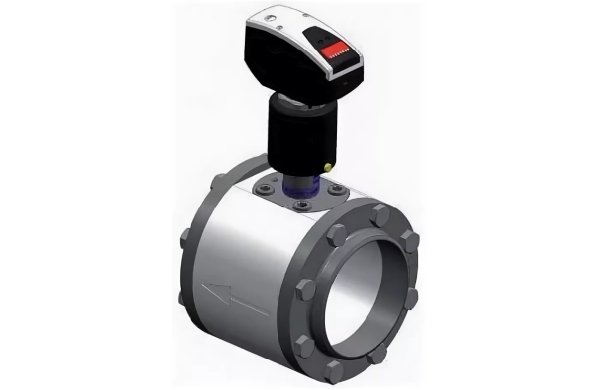

| ?Номер заказа: 0699 6447/6 Счетчики сжатого воздуха Testo 6447 DN 200 Testo 6447: с возможностью демонтажа сенсорного устройства под давлением DN 200 оцинкованная сталь, измерит. сенсор: сменный фитинг WA 140®-2 SD48D-testo Одним из основных преимуществ счетчиков сжатого воздуха серии testo 6440 является удобный в применении дисплей, обеспечивающий возможность считывания данных даже в машинных залах. Изображение на дисплее поворачивается на 180°; предусмотрена возможность блокировки/отключения дисплея/меню управления. Счетчики сжатого воздуха серии testo 6440 оснащены одним дисплеем и двумя кнопками управления: «Mode/Enter» и «Set». С помощью данных кнопок осуществляется доступ к меню управления, через которое пользователь может выбрать единицы измерения и выполнить параметризацию сигнальных выходов, а также воспользоваться другими полезными функциями. |
|
 |
| Технические данные | |||||||
| Testo 6446 и Testo 6447 | |||||||
| Диаметр трубы | DN 65 (2 1/2) | DN 80 (3) | DN 100 (4) | DN 125 (5) | DN 150 (6) | DN 200 (8) | DN 250 (10) |
| Диап. измер | 6.7 - 2000 м³/ч |
9.2 - 2750 м³/ч |
15 - 4440 м³/ч |
23 - 7000 м³/ч |
33 - 10000 м³/ч |
58 - 17500 м³/ч |
92 - 27500 м³/ч |
| Макс. отобр. значение | 0 - 2400 м³/ч |
0 - 3300 м³/ч |
0 - 5320 м³/ч |
0 - 8400 м³/ч |
0-12.0 (x 1000) м³/ч |
0-21.0 (x 1000) м³/ч |
0-33.0 (x 1000) м³/ч |
| Длина измерит. трубки | 124 мм | 160 мм | 160 мм | 172 мм | 180 мм | 180 мм | 196 мм |
| Вес testo 6447 | 9.3 кг | 11.6 кг | 13.7 кг | 21.6 кг | 26.4 кг | 37.0 кг | 49.4 кг |
| Вес testo 6446 | 8.3 кг | 10.6 кг | 12.7 кг | 20.6 кг | 25.4 кг | 36.0 кг | 48.4 кг |
| Сенсор | Обогреваемый керамический сенсор со стеклянным покрытием | ||||||
| Погрешность и диапазон применения |
Для классов качества сжатого воздуха (ISO 8573: частицы – влажность – масло) 1-4-1: ±3% от изм. зн. ±0,3% от конечн. зн. Для классов качества сжатого воздуха (ISO 8573: частицы – влажность – масло) 3-4-4: ±6% от изм. зн. ±0,6% от конечн. зн. |
||||||
| Быстродействие | < 0.1 с | ||||||
| Диапазон отображаемой температуры | Не отображается | ||||||
| Дисплей, управление | 4х-сегментный буквенно-цифровой дисплей с двумя кнопками управления, меню управления, светодиоды (4 x зеленый для физ. ед., 3 x желтый для «Отображ.зн. x 1.000» и статуса переключения |
||||||
| Единицы измерения (отображаемые) | нм³/мин (нл/мин), нм3/ч, нм3 (норм. до 15 °C / 1013.25 гПа / 0 %ОВ в соответствии с DIN ISO 2533) | ||||||
| Электрические соединения | M12 x 1 разъем, макс. нагрузка до 250 мА, защита от короткого замыкания | ||||||
| Питание | 19 ... 30 В DC, потребление тока < 100 мА | ||||||
| Выходные сигналы | 2 выходных сигнала, типы: аналоговый сигнал, переключ. сигнал, импульсный сигнал для опред. потребления. 4 комбинации для двух выходов - параметризация через меню управления. |
||||||
| Импульсный/перекл. выход | DN 65 - DN 80 : 1 имп./м³ DN 100 - DN 250 : 1 имп./10м³ |
||||||
| Аналоговый выход | 4 ... 20 мА, диап. измер., макс. нагрузка 500 Ом | ||||||
| Условия процесса | Перегрузка до 16 бар; 0 - +60 °C (макс. 90%ОВ) | ||||||
| Температура окружающей среды | 0 ... +60 °C (32 ... 140 °F) | ||||||
| Температура хранения | -25 ... +85 °C (-13 ... 185 °F) | ||||||
| Контакт со средой | V2A (1.4301), керамика со стекл. покрытием, PEEK, полиэстер, viton (фторкаучук), анодиров. алюминий | ||||||
| Корпус | PBT-GF 20, PC (APEC), Makrolon, V2A (1.4301), viton | ||||||
| EMC | В соответствии с директивой 89/336 EWG | ||||||
| Эталонные условия | Норм. скорость потока (напр, нм/с) и норм. объемн. расход (напр, нм3/ч) соотв. 15 °C/1013.25гПа/0 %ОВ (DIN ISO 2533) | ||||||
Приварной фланец Compac DN 10-250 / PN 6-100 |
 |
| Технические характеристики | |
| Применение | Мониторинг общего потребления Обнаружение утечек Управление пиковой нагрузкой |
| Две модели | testo 6446: стандарт testo 6447: демонтаж сенсорного устройства под давлением |
| Диап. измер | DN 65: 6.7 - 2000 м³/ч DN 80: 9.2 - 2750 м³/ч DN 100: 15 - 4440 м³/ч DN 125: 23 - 7000 м³/ч DN 150: 33 - 10000 м³/ч DN 200: 58 - 17500 м³/ч DN 250: 92 - 27500 м³/ч |
| Измер. параметры | Нормализ. объемный расход в нм3/ч или нл/мин Потребление в нм³ |
| Погрешность | Для классов качества сжатого воздуха (ISO 8573: частицы-влажность-масло) 1-4-1: ±3 % от измер. зн. ±0.3 % от конечн. зн. Для классов качества сжатого воздуха (ISO 8573: частицы-влажность-масло) 3-4-4: ±6 % от измер. зн. ±0.6 % от конечн. зн. |
| Условия процесса | 0 ...+60 °C (макс. относит. влажность 90 %) |
| Сигнальный выход | 2 выхода на выбор для одновременного использования: • Аналоговый выход, 4 ... 20 мА (4-пров.), макс. нагрузка 500 Ом, свободная градуировка в диапазоне 0... конечное значение диапазона • Импульсный выход • 2 переключ. выхода, параметризация (в зависим. от объемного расхода, NC, NO, окно гистерезиса), макс. нагрузка 19 ... 30 В DC /. |
| Дисплей, меню управления | 4-сегментный буквенно-цифровой дисплей Две кнопки управления Меню управления 7 светодиодов |
| Класс защиты | IP65 |
| Электрическое подключение | M12 x 1-разъем, нагрузка до 250 мА, защита от короткого замыкания |
|
|
