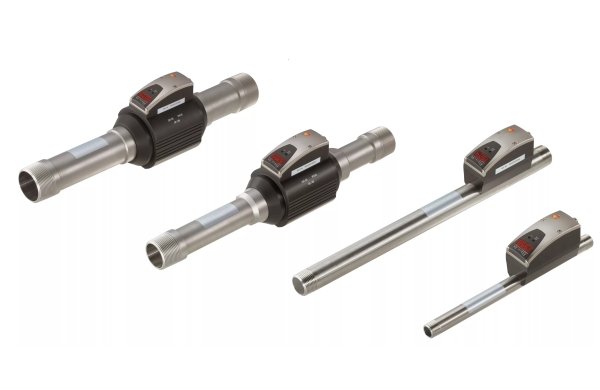

| Номер заказа: 0555 6444 Счетчики сжатого воздуха Testo 6444 Одним из основных преимуществ счетчиков сжатого воздуха серии testo 6440 является удобный в применении дисплей, обеспечивающий возможность считывания данных даже в машинных залах. Изображение на дисплее поворачивается на 180°; предусмотрена возможность блокировки/отключения дисплея/меню управления. Счетчики сжатого воздуха серии testo 6440 оснащены одним дисплеем и двумя кнопками управления: «Mode/Enter» и «Set». С помощью данных кнопок осуществляется доступ к меню управления, через которое пользователь может выбрать единицы измерения и выполнить параметризацию сигнальных выходов, а также воспользоваться другими полезными функциями. |
|
 |
| Характеристики | ||||
| Testo 6441 | Testo 6442 | Testo 6443 | Testo 6444 | |
| Диаметр трубы | DN 15 (1/2“) | DN 25 (1“) | DN 40 (1 1/2“) | DN 50 (2“) |
| Диап. измер. (динамика 1:300) |
0.25 ... 75 нм3/ч 4 ... 1250 нл/мин |
0.75 ... 225 нм3/ч 1.3 ... 3750 нл/мин |
1.3 ... 410 нм3/ч 22.2 ... 6830 нл/мин |
2.3 ... 700 нм3/ч 0.04 ... 11.67 нм3/мин |
| Макс. отобр. значение | 0.0 ... 90.0 нм3/ч 0 ... 1500 нл/мин |
0.0 ... 270 нм3/ч 0 to 4500 нл/мин |
0.0 ... 492 нм3/ч 0 ... 8200 нл/мин |
0.0 ... 840 нм3/ч 0 ... 14 нм3/мин |
| Измер. трубка: резьба (с обеих сторон) |
R 1/2, внешняя резьба | R 1, внешняя резьба | R1 1/2, внешняя резьба | R 2, внешняя резьба |
| Материал | Нержав. сталь 1.4301 | Нержав. сталь 1.4301 | Нержав. сталь 1.4401 | Нержав. сталь 1.4401 |
| Длина измерит. трубки | 300 мм | 475 мм | 475 мм (укороченные измерит. трубки) |
475 мм (укороченные измерит. трубки) |
| Вес | 0.9 кг | 1.1 кг | 3.0 кг | 3.0 кг |
| Встроенный сумматор | Отображение суммарного потребления Потребление - через импульсный счетчик Переключ. в зависимости от потребления выходы (достижения порога переключения в зависимости от заданного времени t/ без временной зависимости) |
|||
| Измер. параметры | Нормализ.объемный расход в нм3/ч или нл/мин Потребление в нм3 Температура среды в °C |
|||
| Погрешность | Для классов качества сжатого воздуха (ISO 8573: частицы - влажность - масло) 1-4-1: +/- 3 % от изм. зн. +/-0.3 % от конечн. зн. |
|||
| Условия процесса | 0 ...+60 °C, PN 16, 0…90 %ОВ (защита от конденсата), классы качества сжатого воздуха ISO 8573: провер. для 1-4-1 |
|||
| Сигнальный выход | 2 выхода на выбор для одновременного использования: Аналоговый выход, 4 ... 20 мА (4-пров.), макс. нагрузка 500 Ом, свободная градуировка в диапазоне 0 ... конечное значение диапазона Импульсный выход, значение 0.001 ... 1,000,000 м3, Протяженность импульса 0.02 ... 2 с, 24 В DC-уровень 2 переключ. выхода, параметризация (в зависимости от потребления / массового расхода, с/без указания интервала t, НЗ, НО, окно гистерезиса) макс. нагрузка 19 ... 30 В DC/250 мА (для каждого канала) |
|||
| Питание | 19 ... 30 В DC, потребление тока < 100 мА | |||
| Дисплей, меню управления | 4-сегментный буквенно-цифровой дисплей 2 кнопки управления меню управления 7 светодиодов |
|||
| Класс защиты | IP65 | |||
| Электрическое подключение | M 12x1-разъем, нагрузка 250 мА, защита от короткого замыкания (синхрониз.), защита от обратной полярности и перегрузки |
|||
 |
| мм | 6441 | 6442 | 6443 | 6444 |
| a | - | - | 80.2 | 86.2 |
| b | 80 | 91,7 | 135.3 | 135.3 |
| c | 210 | 375 | 275 | 275 |
| d | 300 | 475 | 475 | 475 |
| Рекомендуемые принадлежности | |
| Соединительный кабель | 0699 3393 |
| Внешний дисплей с дополнительным выходом энергии | 5400 7553 |
| Внешний дисплей с дополнительным выходом энергии | 5400 7555 |
| Настольный блок питания | 0554 1748 |
| Блок питания для установки в щиток | 0554 1749 |
|
|
