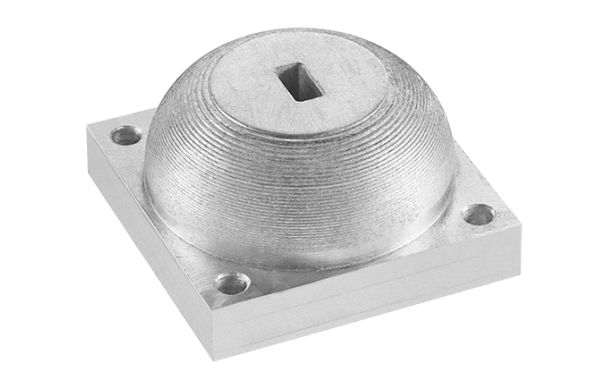

Рупорная антенна состоит из металлического раструба с подключенной к нему системой согласования с линией передачи. Рупорные антенны обладают широким диапазоном рабочих частот и находят применение в качестве эталонов в технике антенных измерений и измерений на электромагнитную совместимость.
Технические характеристики
- Диапазон рабочих частот 33-50 ГГц
- Тип диаграммы направленности секторная
- Коэффициент усиления в рабочем диапазоне частот 7–8 дБ
- Тип поляризации линейная
- Ширина основного лепестка диаграммы направленности (верт./гориз.) 60°–70°/125°–135°
- КСВН, не более 1.7
- Сечение волноводного тракта 2.85х5.69 мм
- Тип фланца UG-383/U
- Габаритные размеры 30х30х15
- Масса 25 г
