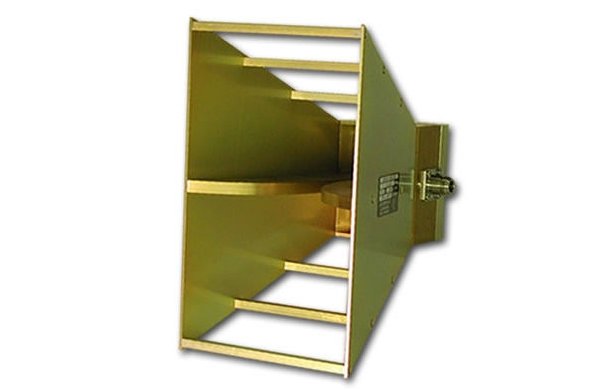

Рупорная антенна A.H.Systems SAS-575 (1 ГГц - 4 ГГц)

Артикул: 1-352378

  • Диапазон антенны по частотам: 1,0 ГГц – 4,0 ГГц
  • Функции устройства: получать и передавать
  • Поляризация антенны SAS-575: линейная
  •  Калибровка индивид. (на 1 и 3 м, горизонт. поляризация)
  • Тестирование на: MIL-STD (военн.), FCC, TEMPEST и VDE


Характеристики антенны SAS-575



• Диапазон SAS-575 частот: 1,0 – 4,0 ГГц

• Коэффициент усиления равен: 10 - 15 дБи

• Фактор антенны SAS-575: 20 - 31 дБ/м

• Мощность пост. максимальная: 250 Вт

• Излучение поля максимальное: 200 В/м

• Ширина пучка E-поля: 49° - 32°

• Ширина пучка H-поля: 50° - 35°

• Коэффициент КСВН: 1.5:1 (ср.)

• Коэффициент КСВ: 1.6:1 (max 2.5:1)

• Импеданс nominal: 50 Ом

• Тип разъема антенны: N (F)

• База для монтажа: 1/4 - 20 (f) резьба

• Длина/ширина/высота: 45,0/34,0/40,0 см

• Вес рупорной антенны: 6,80 кг



Особенности антенны SAS-575



• Диапазон антенны по частотам: 1,0 ГГц – 4,0 ГГц

• Функции устройства: получать и передавать

• Поляризация антенны SAS-575: линейная

• Калибровка индивид. (на 1 и 3 м, горизонт. поляризация)

• Тестирование на: MIL-STD (военн.), FCC, TEMPEST и VDE



Описание рупорной антенны SAS-575



Антенна SAS-575 представляет собой широкополосную 2-х гребневую рупорную антенну от AHSystems, использующуюся на частотах 1 – 4 ГГц.

Высокое значение коэффициента усиления (10 - 15 дБи), низкое значение КСВ (1.5:1), прочная конструкция, стойкость к большой мощности (до 250 Вт) делают рупорную антенну SAS-575 идеальной для проведения эффективного тестирования на помехоустойчивость и также на излучение.

Широкополосная антенна SAS-575 значительно сокращает время (t) тестирования и подходит для большинства используемых в наше время стандартов.

Сообщаем также, что для двух-гребенчатой рупорной антенны SAS-575 производитель A.H.Systems предусматривает дополнительные принадлежности: предусилитель, штатив для антенны, кабель и прочее.



Рекомендуемые принадлежности для SAS-575



• PAM-0204 (Предусилитель, 20 МГц - 4 ГГц, усиление 31 дБ)

• SAC-18G-3 (Кабель, 3 м, N/N)

• ATU-510 (Штатив для антенны, дерево)
