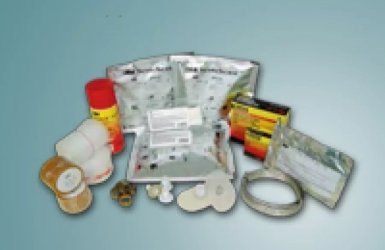

Комплект 92-OT-RK1 для ремонта концевых муфт и оболочки силового кабеля с бумажно-пропитанной изоляцией (БПИ)
Ремонтный комплект 92-ОТ RK-1 применяется для устранения течей масла из-под концевых заделок, термоусаживаемых концевых муфт и для устранения течи масла в местах повреждений металлической оболочки на кабелях с бумажной изоляцией, работающих под напряжением до 10 кВ. В состав комплекта входят материалы, благодаря которым в течение быстрого времени возможно отремонтировать концевую заделку и устранить течи масла. Для осуществления ремонта нет необходимости демонтажа установленной концевой муфты или разрезания кабеля для устранения течи масла из-под поврежденной металлической оболочки.
Наиболее характерные места течей масла:
Наиболее характерными местами являются стыки перчатки (воронки) с фазными жилами, основание перчатки (воронки), стык поясной манжеты (если таковая имеется) с оболочкой кабеля.
Комплекты применяются из расчета:
- для кабеля сечением 150-240мм2 один комплект на ремонт одной концевой муфты.
- для кабеля сечением 35-120мм2 один комплект на ремонт двух концевых муфт.
Комплекты данного типа разрешается применять в рудниках и шахтах, опасных по газу и пыли, на открытых горных работах (в карьерах), и обогатительных фабриках. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-37138 от 24.12.2009 г.
Преимущества ремонтного комплекта 92-ОТ-RK-1:
- Применяется для кабеля сечением до 240мм2
- Универсальность применения;
- Использование системы СМР (закрытое смешивание и заливка компаунда);
- Отсутствие огня при монтаже;
Методика устранения течей:
- очистка концевой муфты ( участка повреждения металлической оболочки) с помощью специального аэрозоля Scotch 1625 и специальных пропитанных салфеток для очистки кабеля СС-3, входящих в комплект.
- на места течей масла наносится силиконовая маслоблокирующая мастика Эластосил и прижимается самослипающейся силиконовой лентой Scotch 70
- из сетчатой ленты Р3F и ПВХ ленты P51S создается кокон
- сверху кокон покрывается устойчивой к механическому воздействию лентой Scotch 22
- через установленный в коконе клапан с помощью шприца-пистолета Е4 нагнетается под давлением полиуретановый компаунд приготовленный в закрытых пакетах по системе СМР.
Дополнительные рекомендации:
При монтаже данного комплекта требуется специальный инструмент – пистолет-шприц для нагнетания компаунда Е-4 D.
