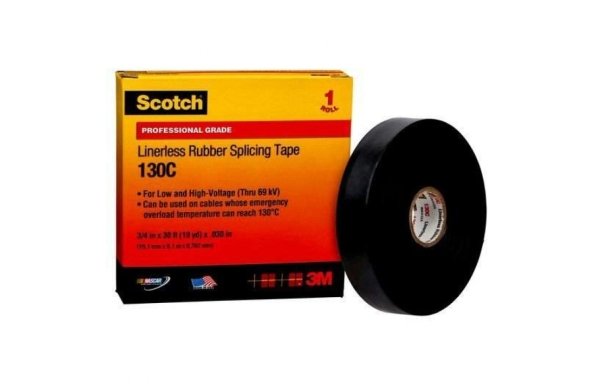

Scotch 130 - это самослипающаяся лента на основе этиленпропиленовой резины, обладающая высокой теплопроводностью и предназначенная для изоляции кабельных муфт, рабочая температура которых может достигать 130°С. Самозатухающий материал. Лента Scotch 130 устойчива к растворителям и атмосферным воздействиям, совместима со всеми типами оболочки кабелей. Не содержит разделительного лайнера.
Технические характеристики:
Высоковольтная изоляционная лента, устойчивая к коронному разряду. Может применятся для изоляции соединительных муфт и муфт концевой заделки кабелей, в которых при перегрузке допускается кратковременное повышение температуры до +130°С. Совместима со всеми твердыми диэлектриками, применяемыми для изоляции кабелей:
- Полиэтилен (низкой и высокой прочности);
- Сшитый полиэтилен;
- ПВХ;
- Бутиловая основа;
- Этиленпропиленовая резина;
- Фактис.
Область применения:
- Первичная изоляция муфт для соединения кабелей, работающих при напряжении от 600В до 69кВ и изготовленных из любых твердых диэлектриков;
- Первичная изоляция изготовленных из любого твердого диэлектрика конусов, предотвращающих сдавливание наконечников кабелей, работающих при напряжении до 35кВ;
- Обмотка муфт для соединения и концевой заделки высоковольтных кабелей;
- Герметизация электрических соединений;
- Изоляция шин;
- Концевое уплотнение высоковольтных кабелей.
Параметры:
|
Цвет |
Черный |
|
Основа |
Этиленпропиленовая резина |
|
Адгезив |
отсутствует |
|
Толщина, мм |
0,76 |
|
Размеры (мм х м) |
25 х 9,15 |
|
Температура эксплуатации, (°С) |
До +90°С, кратковременно до +130°С |
|
Температура монтажа, (°С) |
- |
|
Прочность на разрыв (Н/10 мм) |
13 |
|
Максимальное удлинение (22 С) % |
1000 |
|
Сопротивление изоляции (Ом х см) |
106 |
|
Электрическая прочность, (кВ/мм) |
29,5 |
Способы применения:
Изоляционную ленту Scotch 130 следует наматывать с половинным нахлестом, равномерными слоями до получения необходимой толщины. Для устранения пустот в критических областях ленту при намотке необходимо сильно наматывать. Наматывайте ленту в таких критических участках почти до разрыва. Это не приведет к изменению ее физических или электрических свойств. В менее критических областях растяжение может быть не столь сильным.
Обычно ленту Scotch 130 в таких менее критичных участках растягивают так, что ее ширина становится равной ? первоначальной ширины. Всегда старайтесь обеспечить перекрытие на половину ширины, чтобы получить равномерную намотку. При использовании ленты 23 для изоляции кабелей от 35 до 69 кВ, всегда растягивайте ленту по всей муфте.
