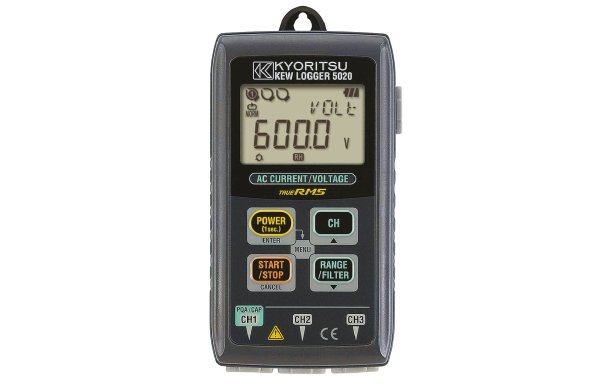

Регистратор тока и напряжения KEW5020

Артикул: 1-340643

  • Цифровой регистратор тока и напряжения
  • Базовый блок для сети 100/240В
  • 50/60Гц, 3-канальный
  • До 60000 измерений
  • Интервал измерений 1сек-60мин

Цифровой регистратор тока и напряжения KEW 5020 предназначен для контроля прочности изоляции с помощью проверки тока утечки, контроля тока нагрузки, контроля колебаний напряжения (анализа качества электроэнергии), контроля суммарной электроэнергии производственных линий заводов на каждом этаже здания.

Варианты применения прибор KEW 5020

  • Контроль уровня прочности изоляции с помощью проверки тока утечки
  • Контроль тока нагрузки
  • Контроль колебаний напряжения (анализ качества электроэнергии)
  • Контроль суммарной электроэнергии производственных линий заводов на каждом этапе здания
  • Для измерения тока и напряжения используются следующие клещевые адаптеры
  • Клещевой адаптер для измерения тока утечки/нагрузки KEW 8146/8147/ 8148
  • Клещевой адаптер для измерения тока нагрузки KEW 8121/8122/8123
  • Клещевой адаптер для измерения напряжения KEW 8309 (для KEW5020)

Особенности

  • Цифровой регистратор тока и напряжения
  • Базовый блок для сети 100/240В
  • 50/60Гц, 3-канальный
  • До 60000 измерений
  • Интервал измерений 1сек-60мин

Особенности самописца KEW 5020

  • Измерения «TRMS» (действительное действующее значение) и запись тока (АС) (50/ 60 Гц) и напряжения (АС) (50/ 60 Гц, только модель KEW5020)
  • Светодиод, индицирующий превышение заданного значения тока/напряжения
  • Возможность хранения до 60 000 данных (при использовании одного канала); при использовании трех каналов можно хранить до 20 000 данных на каждом канале. (Обычный режим измерения)
  • При замене батарей, а также при низком напряжении батарей, полученные данные не будут потеряны, поскольку они хранятся в энергонезависимой памяти
  • Благодаря использованию внешнего адаптера (АС) (дополнительно), существует возможность проведения длительных испытаний
  • Возможность передачи данных в компьютер по средствам USB-кабеля
  • 4 режима записи данных позволяют вести наблюдение за состоянием различных видов изоляции

Общие данные

Операционная система
последовательное приближение, (Канал 1: синхронизация одной выборки).
Номинальное макс. рабочее напряжение
(АС) 9,9 В (rms), 14 В пиковое значение.
Число входных каналов
3
Метод проведения измерений
«True RMS».
Интервал выборки
Обычный/ Триггерный режим: приблизительно 1,65 мсек/ Канал;
Режим "Картинка": приблизительно 0,55 мсек (форма волны: 1,1 мс);
Режим "АКЭ": приблизительно 0,55 мсек.
Индикатор
ЖКИ
Предупреждение о подсадке батарей
отображение символа батарей (4 уровня)
Предупреждение о выходе за пределы диапазона
при превышении диапазона измерений на индикаторе отобразится символ “OL”
Функция автоматического отключения
срабатывает автоматически по прошествии 3 мин после последней операции переключения кнопок (если не проводится запись)
Диапазон температуры и влажности при которой гарантирована точность измерений
23°С±5°С/ ОВ (относительная влажность) – не более 85% (без образования конденсата
Диапазон рабочей температуры и влажности
от минус 10°С до плюс 50°С/ ОВ – не более 85% (без образования конденсата)
Условия хранения
от минус 20°С до плюс 60°С/ ОВ – не более 85% (без образования конденсата)
Батареи
6 В (DC): щелочные батареи (LR6) х 4 шт
Потребление тока
приблизительно 10 мА
Время проведения измерений
приблизительно 10 дней (при использовании щелочных батарей LR 6)
Стандарты безопасности
МЭК61010-1:2001 КАТ.III 300 В Степень загрязнения 2;
МЭК61326 (стандарт EMC)
Защита то перегрузки
Макс. 120% / 10 с. номинального тока/ напряжения каждого клещевого адаптера
Выдерживаемое напряжение
3450 В АС (RMS 50/60Гц) в течение 5 с
Сопротивление изоляции
не менее 50 МОм/ 1000 В
Габаритные размеры
не более 111 х 60 х 42 мм
Масса
не более 265 гр

Комплектация самописца KEW 5020

  • Самописец KEW 5020
  • Щелочные батареи LR 6 х. 4шт.
  • ПО «KEW LOG Soft 2» для ПК х. 1шт.
  • Руководство по установке ПО
  • Кабель USB
  • Футляр для переноски
  • Руководство по эксплуатации

Дополнительная комплектация самописца KEW 5020

  • Клещевой адаптер для измерения тока утечки/ нагрузки (KEW 8146/ 8147/ 8148)
  • Клещевой адаптер для измерения тока нагрузки (KEW 8121/ 8122/ 8123)
  • Кабель-адаптер для измерения напряжения (KEW 8309)
  • Адаптер (АС) (М-8320)
  • Удлинитель для адаптера (М-7185)
