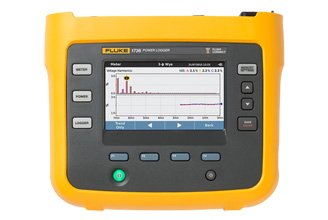

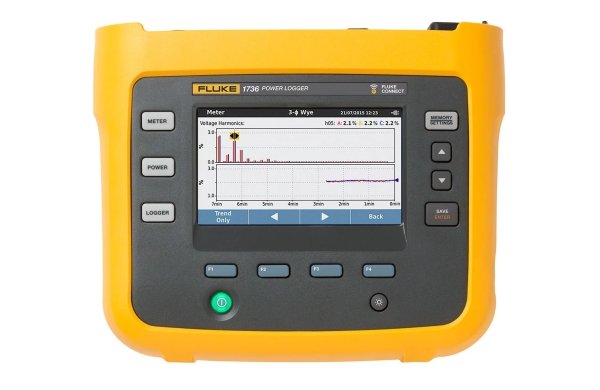

Расширенный трехфазный регистратор потребляемой мощности Fluke 1738, совместимый с мобильным приложением Fluke Connect® и программой для настольного компьютера, предоставит вам все данные, необходимые для принятия критических решений относительно качества электроэнергии в реальном времени. Как и регистратор потребляемой мощности Fluke 1736, расширенный регистратор потребляемой мощности 1738 автоматически получает и регистрирует более 500 параметров качества электроэнергии, а также позволяет устранить более сложные проблемы с качеством электроэнергии. Функция суммарного отчета о качестве электроэнергии (EN50160) позволяет провести расширенный анализ и быстро понять общее состояние исправности электрической системы. Суммарный отчет о качестве электроэнергии основан на подробных данных и включает визуальное отображение захваченного сигнала для удобного визуального представления данных, необходимых для оптимизации надежности и экономичности системы.
- Основные измерения: Автоматическое получение и регистрация значений напряжения, тока, мощности, гармоник и связанных с ними значений качества электроэнергии.

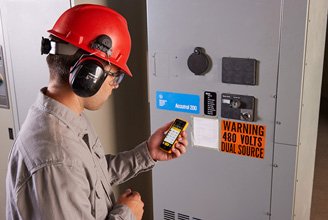

- Совместимость с Fluke Connect®*: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера.
- Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи.
- Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В CAT IV / 1000 В CAT III для использования на технологическом входе и ниже по потоку.

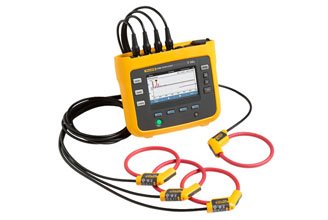

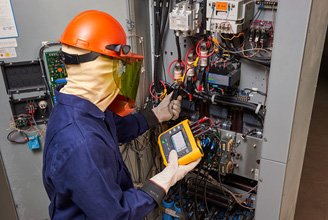

- Измерение всех трех фаз и нейтрали. С 4 гибкими токоизмерительными датчиками в комплекте.
- Подробная регистрация: В приборе может быть сохранено более 20 отдельных сеансов регистрации. Фактически, все измеренные значения автоматически регистрируются, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени.
- Обнаружение провалов, выбросов и пусковых токов: Включает в себя снимок сигнала события и RMS профиль высокого разрешения вместе с указанием даты, метки времени и серьезности, чтобы помочь определить потенциальные первопричины проблем качества электроэнергии.
- Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим изображением.
- Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых пошаговых графических настроек, будьте уверены в правильности подключений благодаря функции интеллектуальной проверки.
- Полная настройка в «полевых условиях» на передней панели или в приложении Fluke Connect: нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу.
- Прикладное программное обеспечение Energy Analyze Plus: Скачайте и проанализируйте каждую деталь потребления и качества электроэнергии с помощью нашей автоматизированной системы отчетности.
 |
 |
 |
 |
| Характеристики | |||||
| Погрешность | |||||
| Параметр | Диапазон | Разрешение | Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы) | ||
| Напряжение | 1000 В | 0,1 В | ± (0,2 % + 0,01 %) | ||
| Ток: прямой ввод | i17xx-flex 1500 12" | 150 А | 0,1 В | ± (1 % + 0,02 %) | |
| 1500 А | 1 А | ||||
| i17xx-flex 3000 24" | 300 А | 1 А | ± (1 % + 0,03 %) | ||
| 3000 А | 10 А | ||||
| i17xx-flex 6000 36" | 600 А | 1 А | ± (1,5 % + 0,03 %) | ||
| 6000 А | 10 А | ||||
| Клещи i40s-EL | 4 А | 1 мА | ± (0,7 % + 0,02 %) | ||
| 20 А | 10 мА | ||||
| Частота | От 42,.5 до 69 Гц | 0,01 В | ± (0,1 %) | ||
| Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ± (0,2 % + 0,02 %) | ||
| Мин./макс. напряжение | 1000 В | 0,1 В | ± (1 % + 0,1 %) | ||
| Ток мин./макс. | Определяется дополнительным оборудованием | Определяется дополнительным оборудованием | ± (5 % + 0,2 %) | ||
| коэффициент гармоник по напряжению | 1000% | 0.10% | ±0,5 | ||
| коэффициент гармоник тока | 1000% | 0.10% | ±0,5 | ||
| Гармоники напряжения с 2 по 50 | 1000 В | 0,1 В | ≥ 10 В: ±5 % показаний | ||
| < 10 В: ±0,5 В | |||||
| Гармоники тока с 2 по 50 | Определяется дополнительным оборудованием | Определяется дополнительным оборудованием | ≥ 3 % диапазона тока: ±5 % показаний | ||
| ≥ 3 % диапазона тока: ±0,15 % показаний | |||||
| Несимметрия | 100% | 0.1% | ±0,2 | ||
| Основная неопределенность ± (% от показаний + % диапазона)¹ | |||||
| Параметр | Величина влияния | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия Ea | |||||
| Полная мощность S | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия Eap | |||||
| Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности | |||
| Реактивная энергия Er | |||||
| Коэффициент мощности PF | - | ±0,025 | |||
| Коэффициент реактивной мощности | |||||
| DBF/cosϕ | |||||
| Дополнительная неопределенность в % диапазона¹ | В P-N>250 В | 0.02% | 0.02% | 0.02% | 0.02% |
| ¹Диапазон = 1000 В x Iдиапазон Эталонные условия:
|
|||||
| Электрические характеристики | |||
| Питание | |||
| Диапазон напряжения: | от 100 до 500 В с использованием входной предохранительной втулки при питании от цепи измерения | ||
| от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) | |||
| Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) | ||
| КПД | ≥ 68,2 % (в соответствии с правилами энергосбережения) | ||
| Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 | ||
| Частота питающей сети | 50/60 Гц ± 15 % | ||
| Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем | ||
| Время работы от аккумулятора | Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения | ||
| Время зарядки | < 6 часов | ||
| Сбор данных | |||
| Разрешение | 16-битная синхронная выборка | ||
| Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети | ||
| Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) | ||
| Типы цепей | 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок) | ||
| Объем памяти | Внутренняя флэш-память (не заменяемая пользователем) | ||
| Объем памяти | Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий¹ | ||
| ¹Количество возможных сеансов записи и период записи зависят от требований пользователя. | |||
| Базовый интервал | |||
| Измеренные параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия | ||
| Интервал усреднения | Выбирается пользователем: 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин | ||
| Мин./макс. значения времени усреднения | Напряжение, ток: полный цикл RMS обновляется каждые полцикла (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс | ||
| Интервал потребления (режим измерителя энергии) | |||
| Измеренные параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии | ||
| Интервал | Выбирается пользователем: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл. | ||
| Измерение качества электроэнергии | |||
| Измеряемый параметр | Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, TDD | ||
| Интервал усреднения | 10 мин. | ||
| Отдельные гармоники | Гармоника с 2 по 50 | ||
| Суммарный коэффициент искажений | Рассчитано на 50 гармоник | ||
| События | Напряжение: провалы, выбросы, прерывания, ток: пусковой ток | ||
| параметров, задаваемых внешними сигналами | Полный цикл RMS обновляется каждые полцикла напряжения и тока (Urms1/2 согласно IEC61000-4-30) | ||
| Сигнал напряжения и тока | |||
| Соответствие стандартам | |||
| Гармоники | IEC 61000-4-7: класс 1 | ||
| IEEE 519 (кратковременные гармоники) | |||
| Качество электроэнергии | IEC 61000-4-30 класс S, IEC62586-1 (устройство PQI-S) | ||
| Питание | IEEE 1459 | ||
| Соответствие качества электроэнергии | EN50160 (для измеренных параметров) | ||
| Интерфейсы | |||
| USB-A | Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА |
||
| WiFi | Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi | ||
| Bluetooth | Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (требуется опция обновления 1738 или 1736) | ||
| USB-mini | Загрузка данных с устройства на ПК | ||
| Входы напряжения | |||
| Число входов | 4 (3 фазы и нейтраль) | ||
| Максимальное входное напряжение | 1000 В (среднекв. знач.) , CF 1,7 | ||
| Полное входное сопротивление | 10 МОм | ||
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц | ||
| Масштабирование | 1:1 и переменное | ||
| Категория измерения | 1000 В CAT III/600 В CAT IV | ||
| Входы тока | |||
| Число входов | 4, режим выбирается автоматически для подключенного датчика | ||
| Входное напряжение | Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 | ||
| Вход пояса Роговского | 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа | ||
| Диапазон | От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов | ||
| От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов | |||
| От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов | |||
| От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL | |||
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц | ||
| Масштабирование | 1:1 и переменное | ||
| Дополнительные входы | |||
| Число входов | 2 | ||
| Диапазон входного сигнала | от 0 до ±10 В постоянного тока, 1 показание/с | ||
| Коэффициент масштабирования (доступен с 2014 г.) | Формат: mx + b (усиление и смещение), задается пользователем | ||
| Отображаемые единицы (доступны с 2014 г.) | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) | ||
| Беспроводное соединение | |||
| Число входов | 2 | ||
| Поддерживаемые модули | Fluke Connect® серии 3000 | ||
| Сбор данных | 1 показание/с | ||
| Характеристики условий эксплуатации | |||
| Рабочая температура | от –10 °C до +50 °C (от 14 °F до 122 °F) | ||
| Температура хранения | от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F) | ||
| Допустимая влажность при работе | от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95 % отн. влажн. | ||
| от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75 % отн. влажн. | |||
| от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн. | |||
| Высота над уровнем моря при эксплуатации | До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) | ||
| Высота над уровнем моря при хранении | 12 000 м | ||
| Корпус | IP50 согласно EN60529 | ||
| Вибрация. | MIL-T-28800E, тип 3, класс III, тип B | ||
| Безопасность | IEC 61010-1 | ||
| Ввод сети IEC: перенапряжение категория II, степень загрязнения 2 | |||
| Клеммы напряжения: перенапряжение категория IV, степень загрязнения 2 | |||
| IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В | |||
| Электромагнитная совместимость | EN 61326-1: Industrial CISPR 11: группа 1, класс A | ||
| Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) | |||
| (USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 | |||
| Температурный коэффициент | 0,1 x спецификация погрешности/°C | ||
| Общие характеристики | |||
| Цветной ЖК-дисплей | 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель | ||
| Гарантия | Прибор и блок питания: Два года (не распространяется на батарею) | ||
| Аксессуары: один год | |||
| Цикл калибровки: два года | |||
| Размеры | Прибор: 19,8 см х 16,7 см х 5,5 см (7,8 д. х 6,6 д. х 2,2 д.) | ||
| Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x 1,8 д.) | |||
| Прибор с подключенным источником питания: 19,8 см x 16,7 см x 9 см (7,8 д. x 6,6 д. x 3,5 д.) | |||
| Масса | Прибор: 1,1 кг (2,5 фунта) | ||
| Источник питания: 400 г (0,9 фунта) | |||
| Защита от несанкционированного вскрытия | Слот для замка Kensington | ||
| Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов | |||
| Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока | ||
| Допустимый ток | 100 кА (50/60 Гц) | ||
| Основная погрешность при нормальных условиях* | ± 0,7 % от показаний | ||
| Погрешность 173x + iFlex | ± (1 % от показаний + 0,02 % от диапазона) | ||
| Температурный коэффициент в диапазоне рабочей температуры | 0,05 % показаний/°C 0,09 % показаний/°F | ||
| Рабочее напряжение | 1000 В CAT III, 600 В CAT IV | ||
| Длина кабеля щупа | 305 мм (12 дюймов) | ||
| Диаметр кабеля щупа | 7,5 мм (0,3 дюйма) | ||
| Минимальный радиус изгиба | 38 мм (1,5 дюйма) | ||
| Длина кабеля выходного сигнала | 2 м (6,6 футов) | ||
| Масса | 115 г | ||
| Материал кабеля щупа | TPR | ||
| Материал муфты | POM + ABS/PC | ||
| Выходной кабель | TPR/PVC | ||
| Рабочая температура | от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) | ||
| Температура, в нерабочем состоянии | от –40 °C до +80 °C (от –40 °F до 176 °F) | ||
| Относительная влажность, эксплуатация | от 15 % до 85 % без конденсации | ||
| Степень защиты | IEC 60529:IP50 | ||
| Гарантия | Один год | ||
* Стандартные условия:
|
|||
