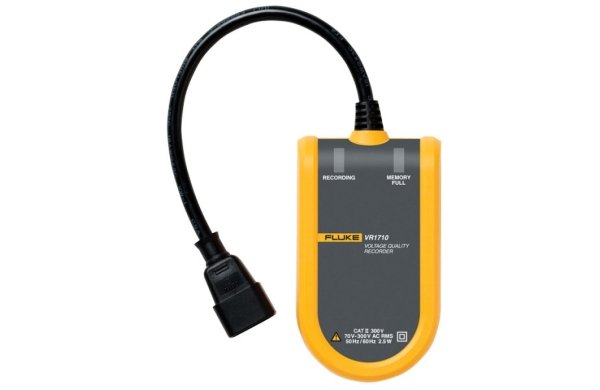

Fluke VR1710 Регистратор качества напряжения в однофазной сети |
Применение • Регистрация напряжения – Отслеживание и регистрация величины сетевого напряжения; измерение минимальных, максимальных и среднеквадратичных значений для определения, находится ли напряжение в розетке в допустимых пределах. • Измерение искажений – Измерение частоты и гармоник, чтобы определить, влияют ли нагрузки с высоким коэффициентом искажений (системы UPS, приводы и т.д.) на работу остального оборудования. • Измерение фликкера – Количественная оценка влияния импульсных нагрузок на работу систем освещения. • Переходные процессы – Выявление нестационарных и кратковременных событий, которые могут нарушить нормальную работу оборудования; отображается полная форма сигнала с указанием даты, времени и продолжительности. |
|
Настройка PowerLog – Простая процедура установки значений по умолчанию для внутренних часов, периодов и интервалов регистрации для получения быстрых результатов. Просмотр PowerLog – Отображение данных с представлением трендов среднеквадратичных значений напряжения и гармоник, переходных процессов, а также сводных и статистических данных согласно требованиям стандарта EN50160 |
Отображение переходных процессов (> 100 мкс) с отметкой времени – Быстрая идентификация проблем с помощью встроенного программного обеспечения для графического отображения данных. |
Статистический анализ изменений напряжения – сокращение времени, необходимого для анализа, благодаря доступности данных по количеству и амплитуде изменений. |
Харакстеристики | |
Рабочее напряжение | От 70 B до 300 B |
Мин/Макс/Среднекв. значения | Разрешение 0,125 B |
Количество регистрируемых событий | 175 000 |
Провалы/Прерывания | Да |
Разрешение по времени | 5 мс |
Разрешение по напряжению | 0,125 B |
Превышения напряжения | Да |
Частота | Да |
Измерение гармоник | Согласно EN 61000-4-7 (до 32-й гармоники) |
Измерение фликкера | Согласно EN 61000-4-15 |
Кол-во каналов регистрации | 1 фаза-нейтраль 2 фаза/нейтраль на землю |
Время записи | От 1 дня до 339 дней в зависимости от времени усреднения от 1 сек. до 20 мин. |
Переходные процессы | Да (>10μs) |
Диапазон частот | 50 Гц ± 1 Гц и 60 Гц ± 1 Гц |
Категория безопасности | CAT II 300 B |
Размеры (В x Ш x Г) | 23 x 19,75 x 22,2 см |
Вес | 0,8 кг |
