Предназначен для измерений влажности в газоходах при определении параметров газопылевых потоков в соответствии с ГОСТ 17.2.4.08-90 при температуре газа от плюс 5 до плюс 70°С, а также для измерений температуры от минус 30 до плюс 115 °С, и представляет собой электронный цифровой прибор с автономным питанием.
Принцип действия психрометра основан на разности температур «сухого» и «влажного» термометров. В качестве датчиков температуры «• сухого» и «влажного» термометров использованы кремниевые транзисторы.
Парциальное давление водяных паров, пропорциональное разности температур «сухого» и «влажного» термометра, определяют по калибровочным таблицам или графикам. Прибор имеет нестандартный выходной сигнал для связи с прибором «Китой-2».
Психрометр применяется на предприятиях теплоэнергетики, в вентиляционных системах и на предприятиях нефтехимии для измерения влажности отходящих дымовых газов.
Принцип действия психрометра основан на разности температур «сухого» и «влажного» термометров. В качестве датчиков температуры «• сухого» и «влажного» термометров использованы кремниевые транзисторы.
Парциальное давление водяных паров, пропорциональное разности температур «сухого» и «влажного» термометра, определяют по калибровочным таблицам или графикам. Прибор имеет нестандартный выходной сигнал для связи с прибором «Китой-2».
Психрометр применяется на предприятиях теплоэнергетики, в вентиляционных системах и на предприятиях нефтехимии для измерения влажности отходящих дымовых газов.

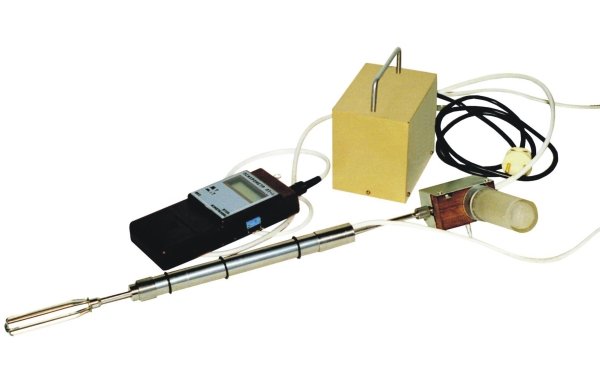

Прибор имеет 2 исполнения, отличающиеся составом:
исполнение 1: блок измерений с датчиком, блоком питания и термопреобразователем;
исполнение 2: блок измерений с датчиком и блоком питания.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
• высокая точность измерений;
• возможность измерения влажности любых газов, в том числе и агрессивных;
• широкий диапазон измерений и условий эксплуатации;
• удобная индикация показаний;
• подогрев газового тракта, исключающий выпадение росы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазон измерений относительной влажности газа при температуре от плюс 20 до плюс 80°С | 0…100% |
| Основная абсолютная погрешность измерения относительной влажности, не более | ±10% |
| Диапазон измерений температуры | от минус 30 до плюс 115°С |
| Точность измерения разности температур «сухого» и «влажного» термометров | ±1°С |
| Расход газа через датчик, не менее | 10 л/мин |
| Разрежение в газовом тракте датчика, не более | 1 кПа (0,01 кгс/см2) |
| Температура окружающего воздуха | от +10 до +35°С |
| Мощность потребляемая блоком питания при работе от сети переменного тока, не более | 20 Вт |
| Мощность потребляемая блоком измерения при работе от источника постоянного тока, не более | 0,1 Вт |
| Напряжение питания от батареи типа «Крона» | 9 В |
| Габаритные размеры: датчик термопреобразователь блок измерений блок питания |
600×70×180 мм 360×30×30 мм 200×100×40 мм 150×160×100 мм |
| Масса: датчик термопреобразователь блок измерений блок питания |
0,7 кг 0,3 кг 0,35 кг 2,2 кг |
| Средняя наработка на отказ, не менее | 15000 ч |
| Средний срок службы, не менее | 10 лет |
Психрометр зарегистрирован в Государственном реестре средств измерений под № 18172-99 и допущен к применению в Российской Федерации в качестве средства измерений.
