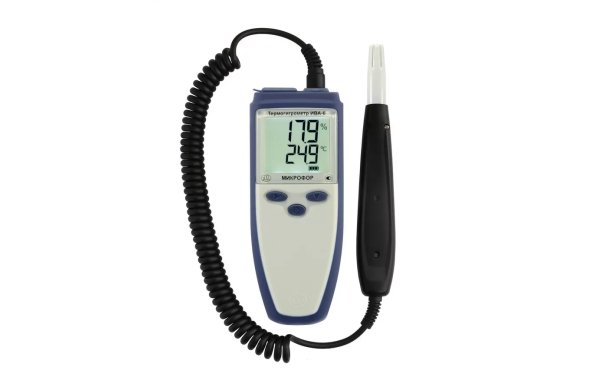

| • | Термогигрометр Ива-6А состоит из блока индикации, измерительного преобразователя и удлинительного кабеля. | |
| • | При юстировке и поверке преобразователь извлекается из удлинительного кабеля и устанавливается в термостат или образцовый генератор влажного газа. Удлинительный кабель КУ-1 позволяет соеденить преобразователь с блоком индикации. Через переходную втулку возможна установка генератора влажного газа. Кабелем КИ-4 при юстировке осуществляется подключение измерительного преобразователя термогигрометра Ива-6А к COM-порту персонального компьютера. | |
| • | Жидкокристаллический дисплей непрерывно отображает текущие значения температуры и относительной влажности воздуха. Показания обновляются каждую 1 минуту. Чтобы уменьшить период обновления показаний индикатора до 2 с надо нажать на любую кнопку термогигрометра. Возвращение обновления показаний индикатора к значению 1 минута происходит через 30 с. | |
| • | При конфигурировании термогигрометра можно определить измерение влажности воздуха по льду или воде в области отрицательных температур. | |
| • | Термогигрометр сохраняет в памяти минимальные и максимальные значения влажности и температуры, а также время и дату этих событий. | |
| • | От одного комплекта элементов питания (2 элемента АА) время непрерывной работы более 2 лет. | |
| • | Пластиковый кронштейн позволяет термогигрометр прикреплять к стене. | |
| • | Возможна поставка защитного колпачка из пористого фторопласта для защиты от аэрозолей, пыли и конденсата. |
Возможное применение термогигрометра:
| • | измерение параметров микроклимата в музеях, архивах, библиотеках, аптеках, испытательных лабораториях, в чистых производственных помещениях фармацевтической и электронной промышленности | |
| • | аттестация рабочих мест в центрах охраны труда и ЦГСЭН | |
| • | контроль влажности воздуха в полиграфической промышленности | |
| • | контроль хранения продукции. |
Извлечение измерительного преобразователя
из термогигрометра ИВА-6А
Время непрерывной работы при использовании щелочных элементов емкостью 2 А*ч и включении «быстрого» режима измерений не более 1 часа в сутки составляет не менее 1 года.
Термогигрометр рассчитывает из измеренных значений температуры и относительной влажности температуру точки росы (инея).
| Модификации термогигрометров ИВА-6А: |
| • без канала измерения атмосферного давления (ИВА-6А и ИВА-6А-КП) |
| • с каналом измерения атмосферного давления (ИВА-6А-Д и ИВА-6А-КП-Д) |
При конфигурировании термогигрометра через USB-порт пользователем выбираются единицы измерений атмосферного давления «гПа» (гектаПаскали, 1 гПа = 100 Па = 0,1 кПа) или «мм рт. ст.» (милиметры ртутного столба).
| Исполнения термогигрометров ИВА-6А: |
| • с регистрацией измеренных значений на карту памяти microSD и возможностью считывания накопленных данных через USB-порт (ИВА-6А-КП) |
| • с отключенной функцией регистрации измеренных значений (ИВА-6А) |
При приобретении у поставщика ключа, отключенную функцию регистрации в термогигрометрах ИВА-6А и ИВА-6А-Д, с его помощью можно активировать. Инструкция по активации и ключ передаются на карте памяти или потребитель может получить по электронной почте и карту памяти приобрести самостоятельно.
Отличие ИВА-6А и ИВА-6Н из-за допустимых условий эксплуатации блока индикации заключается в измерении диапазона температуры: от -20 до 50°С у термогигрометра ИВА-6Н и от -20 до 60°С у термогигрометра ИВА-6А.
Все метрологические характеристики термогигрометров ИВА-6Н и ИВА-6А становятся одинаковыми при подключении удлинительного кабеля КУ-1.
Установка удлинительного кабеля КУ-1 в термогигрометр ИВА-6А
На верхнем торце блока индикации термогигрометра находится слот для установки карты памяти и разъем mini USB для подключения к персональному компьютеру.
Регистрация измеренных значений относительной влажности и температуры в календарном режиме времени термогигрометром осуществляется с помощью стандартных съемных карт памяти microSD. В комплект поставки прибора входит карта памяти с программой DataLogger для приборов с активированной функцией регистрации.
На 1 Мб карты памяти производится 100 000 записей измеренных значений влажности и температуры, благодаря чему на весь ресурс батарей производится непрерывная запись данных.
| Накопленные данные с термогигрометра считывать можно двумы способами: |
| с карты памяти через кард-ридер |
| через USB-порт термогигрометра |
Считывание информации с карты памяти, формирование архива данных для каждого термогигрометра, создание текстовых и графических отчетов осуществляется с помощью программного обеспечения DataLogger.
От фальсификации данных, при записи на карту памяти они шифруются.
В условиях низкой освещенности нажатием кнопки "?" у индикатора включается подсветка. Подсветка автоматически отключается через 20 сек или повторным нажатием кнопки "?". При конфигурировании термогигрометра через USB-порт программа DataLogger позволяет регулировать яркость подсветки.
С помощью программы DataLogger выход измеренных значений относительной влажности и температуры за установленные пределы может сопровождаться звуковыми и визуальными индикациями.
Для защиты сенсоров от аэрозолей, пыли и конденсата при эксплутации термогигрометра в условиях высокой загрязненности присутствует защитный колпачок.
Избежать ухудшения метрологических характеристик при загрязнении поверхности сенсора влажности позволит применение защитного колпачка.
Технические характеристики:
| Диапазон измерения относительной влажности, %ОВ | 0…98 |
| Разрешение | 0,1 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23°С, %ОВ |
±2% (в диапазоне 0…90%) ±3% (в диапазоне 90…98%) |
| Диапазон измерения температуры, °С | -20…60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,3 |
| Диапазон измерения атмосферного давления, гПа | 700…1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±2,5 |
| Постоянная времени: |
|
| по относительной влажности, мин, не более | 2 |
| по температуре, мин, не более | 5 |
| Габаритные размеры, (Д х Ш х В), мм: | |
| блок индикации (ИВА-6Н) | 25 х 70 х 135 (25 х 70 х 175) |
| измерительный преобразователь | Ø 16 х 165 |
| Вес, кг, не более | 0,4 |
| Питание | 3 В (2 батареи типа АА) |
