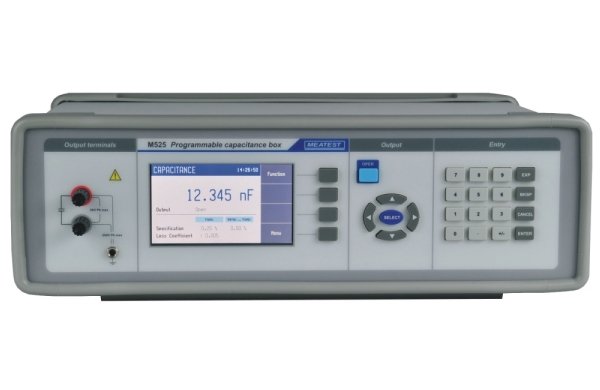

Программируемый магазин емкостей Meatest M-525

Артикул: 1-374332

  • Температурный коэффициент
  • Максимально допустимое напряжение 50 В DC ( Imax=1,5 A ) , 35 В AC (Imax=1 A )
  • Испытательное напряжение 500 В DC. Между «землей» и L/H-клемм, при плавающем соединении
  • Частотный диапазон От 40 Гц до 1 кГц
  • Соединение 2-полюсное
  • Тип клемм позолоченные, диаметр клеммы 4 мм
  • Номинальная температура (23±2) °C
  • Диапазон рабочей температуры +5…40 °C
  • Диапазон температуры хранения –10 °C до +50 °C

Отличное решение для калибровки мультиметров и RLC-метров. Удобный пользовательский интерфейс обеспечивает точную настройку значения емкости. Магазин имеет встроенные функции заземления клеммы Lo, Open-коррекцию, настройку характеристик заданных пользователем и др.

Возможности и производительность

  • Отдельный режим точной установки значения емкости.
  • Возможность заземления клеммы Lo.
  • Режим «Времени». Построение зависимости емкости от времени с помощью таблиц пользователя. Общее число строк — 50.
  • Режим пользователя. Построение различных зависимостей преобразования, каждая зависимость определяется таблицей, общим числом строк до 100.
  • Open-коррекция. Выбор варианта определения значения емкости.
  • «Относительный» — выходное значение определяется относительно коррекции и «Абсолютный» — относительно уровня выходных клемм.

Технические характеристики

Диапазон емкости

От 100 пФ до 100 мкФ

Размыкание клемм

Погрешность

0,25% ±3 пФ для значения 10 000 пФ

0,25 % для остальных

Температурный коэффициент
Максимально допустимое напряжение 50 В DC ( Imax=1,5 A ) , 35 В AC (Imax=1 A )
Испытательное напряжение 500 В DC. Между «землей» и L/H-клемм, при плавающем соединении
Частотный диапазон От 40 Гц до 1 кГц
Соединение 2-полюсное
Тип клемм позолоченные, диаметр клеммы 4 мм
Номинальная температура (23±2) °C
Диапазон рабочей температуры +5…40 °C
Диапазон температуры хранения –10 °C до +50 °C
Время реакции
Интерфейсы RS-232 (опционально IEEE488, USB, LAN)
Питание 85–260 В, 45–65 Гц
Тип корпуса Полностью металлический
Габаритные размеры (Ш?В?Г) 390?128?310 мм
Вес 4 кг

Погрешность

Диапазон/Разрешение Погрешность при 1 кГц, % Коэффициент потерь f=1 кГц Погрешность (от 40 Гц до 1 кГц), % Коэффициент потерь (от 10 Гц до 1 кГц) Температурный коэффициент емкости, ppm/°C
0,100–10,000 нФ (0,25±3) пФ <0,0 (0,5±3) пФ <0,05 <270
10,001–100,00 нФ 0,25 <0,00 0,5 <0,005 <270
100,01–1,0000 мкФ 0,25 <0,00 0,5 <0,005 <270
1,0001 мкФ–10,000 мкФ 0,25 <0,0 0,5 <0,05 <270
10,001–100 мкФ 0,25* <0,2 0,5 <0,2** <270

Примечания: * Для частоты 100 Гц. ** Для частотного диапазона 40–100 Гц.

Информация для заказа

Интерфейсы

  • M525-V1XXXRS-232
  • M525-V2XXXRS-232, USB, LAN, IEEE-488

Исполнение корпуса

  • M525-VXX0Xнастольный вариант
  • M525-VXX1Xдля монтажа в стойку 19", 3HE

Дополнительные принадлежности:

  • кабель GPIB, 2 м;
  • адаптер RS-232 на USB
