Пробник GDP-025

Артикул: 1-380218

Полоса пропускания: 25 МГц; Время нарастания: 14 нс; Напряжение, дифференциальный режим: 600 Вскз; Напряжение, режим с общей землей: 600 Вскз; Коэффициент ослабления: 20 / 50 / 200; Входное сопротивление: Дифференциальный режим 4 МОм, с общей землей 2 МОм; Входная емкость: Дифференциальный режим 1,2 пФ, с общей землей 2,3 пФ; Источник питания: 9 В через внешний AC/DC адаптер

Описание и характеристики

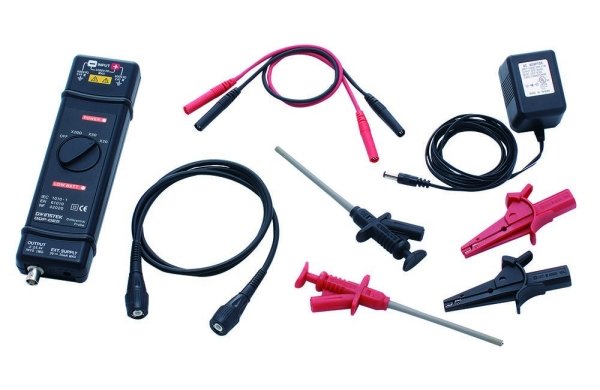

Высоковольтный диференциальный пробник GDP-025

Полоса пропускания 25 МГц,
коэф. ослабления х20, х50, х200;
погреш. коэф. ослабл. ±2 %;
Макс. Uвх. (DC+AC пик) ≤ 140 В (х20)/ ≤ 350 В (х50)/ ≤ 1400 В (х200) ;
Вх. импеданс: 4 МОм/1,2 пФ (диф. режим), 2 МОм/2,3 пФ (между земл. и входами); время нараст.:< 14 нс (х50, х200), < 23,4 нс (х20); Uвых. ≤ ± 7 В;
Вых. импеданс 50 Ом; питание 9 В пост. (внеш.); потребл. мощн. 0,4 Вт (ок 35 мА макс.).
Макс. диф. напряжение 600 В скз.

Полоса пропускания 25 МГц
Время нарастания 14 нс
Напряжение, дифференциальный режим 600 Вскз
Напряжение, режим с общей землей 600 Вскз
Коэффициент ослабления 20 / 50 / 200
Входное сопротивление Дифференциальный режим 4 МОм, с общей землей 2 МОм
Входная емкость Дифференциальный режим 1,2 пФ, с общей землей 2,3 пФ
Источник питания 9 В через внешний AC/DC адаптер
