Описание и характеристики

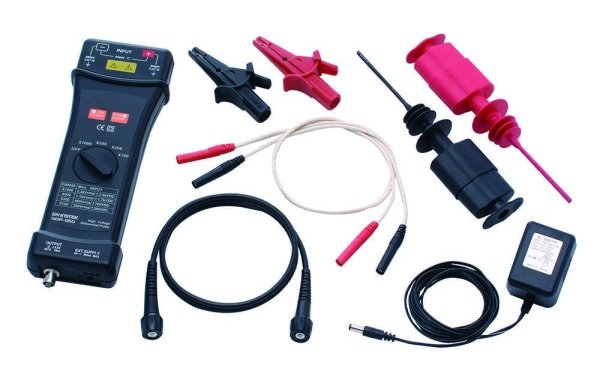

Высоковольтный диференциальный пробник GDP-050
Полоса пропускания 50 МГц,
коэф. ослабления х200, х500, х1000; макс. Uвх. (DC+AC пик) ≤ 700 В (х100)/≤ 1400 В (х200)/≤ 3500 В (х500)/≤ 7000 В (х1000);
вх. импеданс: 54 МОм/1,2 пФ (диф. режим), 27 МОм/2,3 пФ (между земл. и входами);
время нараст.: < 7 нс (х200, х500, х1000),< 14 нс (х100). Uвых. ≤ ± 7 В;
Вых. импеданс 50 Ом;
питание 9 В пост. (внешнее); потребл. мощн. 0,4 Вт (ок 35 мА макс.).
Макс. диф. напряжение 6500 В скз.
| Полоса пропускания | 50 МГц |
| Время нарастания | 7 нс |
| Напряжение, дифференциальный режим | 6500 Вскз |
| Напряжение, режим с общей землей | 6500 Вскз |
| Коэффициент ослабления | 100 / 200 / 500 / 1000 |
| Входное сопротивление | Дифференциальный режим 54 МОм, с общей землей 27 МОм |
| Входная емкость | Дифференциальный режим 1,2 пФ, с общей землей 2,3 пФ |
| Источник питания | 9 В через внешний AC/DC адаптер |
