Пробник GDP-100

Артикул: 1-380222

Полоса пропускания: 100 МГц; Время нарастания: 7 нс; Напряжение, дифференциальный режим: 6500 Вскз; Напряжение, режим с общей землей: 6500 Вскз; Коэффициент ослабления: 100 / 200 / 500 / 1000; Входное сопротивление: Дифференциальный режим 54 МОм, с общей землей 27 МОм; Входная емкость: Дифференциальный режим 1,2 пФ, с общей землей 2,3 пФ; Источник питания: 9 В через внешний AC/DC адаптер

Описание и характеристики

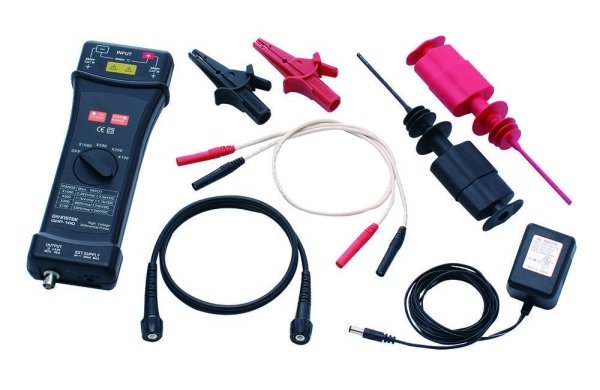

Высоковольтный диференциальный пробник GDP-100.

Полоса пропускания 100 МГц; коэф. ослабления х200, х500, х1000;
погреш. коэф. ослабл. ±2 %; макс. Uвх. (DC+AC пик) ≤ 700 В (х100)/ ≤ 1400 В (х200)/ ≤ 3500 В (х500)/ ≤ 7000 В (х1000);
вх. импеданс: 54 МОм/1,2 пФ (диф. режим), 27 МОм/2,3 пФ (между земл. и входами);
вр. нараст.: < 3,5 нс (х200, х500, х1000), < 7 нс ( х100); Uвых. ≤ ± 7 В;
Вых. импеданс 50 Ом;
питание 9 В пост. (внешнее); потребл. мощн. 0,4 Вт (ок 35 мА макс.).
Макс. диф. напряжение 6500 В скз.

Полоса пропускания 100 МГц
Время нарастания 7 нс
Напряжение, дифференциальный режим 6500 Вскз
Напряжение, режим с общей землей 6500 Вскз
Коэффициент ослабления 100 / 200 / 500 / 1000
Входное сопротивление Дифференциальный режим 54 МОм, с общей землей 27 МОм
Входная емкость Дифференциальный режим 1,2 пФ, с общей землей 2,3 пФ
Источник питания 9 В через внешний AC/DC адаптер
