• Диапазон частот HI-6053 пробника: 10 МГц – 40 ГГц
• Диапазон динамический составляет: 2 – 800 В/м (ед.)
• Питание от сменной (перезаряжаемой) батареи
• Значения по осям: индивидуальные, суммарные
• Аккредитованные A2LA калибровочные отчеты
• Спец-ции автомоб.: SAE J1113/27, GM93100GS, GM9120P, GM9114P
• Спец-ции военн.: MIL-STD 461F (RS) Radiated Susceptibility
• Работает с более 3 части ПО на совместимость
Описание пробника HI-6053

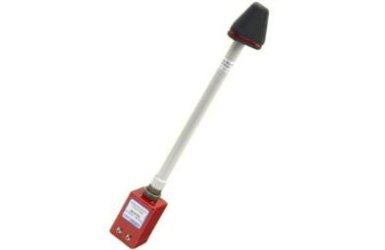

Пробник HI-6053 (ETS-Lindgren) используется для тестирования E-поля, в рамках 10 МГц – 40 ГГц.
Модель HI-6105 имеет инновационную разработку и представляет собой полностью интеллектуальный датчик, который позволяет быстро и точно проводить измерения различных характеристик.
Зонд HI-6053 может тестировать в широкополосном частотном диапазоне, прекрасно работает в динамическом режиме, а применение оптической линии позволяет использовать это устройство в полевых условиях.
Пробник применяется для тестирования на соответствие многих спецификаций, стандартов (требования в автомобильной, военной промышленности).
Динамический диапазон пробника ETS-Lindgren модели HI-6105позволяет непрерывно считывать данные по измерительным осями поля.
Зондирующее устройство HI-6105 можно подключать к компьютеру, пользуясь при этом программой ProbeView.
Вообще, датчики серии HI-6100 обеспеченны ручным управлением и программным (IEEE 488, RS-232 интерфейсы).
При необходимости данные можно снимать одновременно сразу с 4-х устройств.
Питание пробника HI-6053 производится от аккумуляторной батареи.
Стандартная конфигурация HI-6053
• Агрегат HI-6053
• Кабель (волоконно-оптический) – 10м
• Коннектор (2)
• Зарядное устройство (быстрая зарядка)
• Чехол для переноски устройства
• Отчет о калибровки (A2LA)
• Руководство по эксплуатации HI-6122
Дополнительные опции для HI-6053
• Модем оптический порт USB (комп.): HI-4413USB
• Модем оптический для послед. порта: HI-4413P
• Карта интерфейсная для Монитора поля: H-491277
• Кабель оптический расширения до 50м: H-491106-xx
• Сбор. стенд зонда: H-491269
• Доп. транспортер для стенда зондового: H-491276
Характеристики HI-6053 электрические
• Частотный охват: 10 МГц – 40 ГГц
• Обнаружение: изотроп. (X, Y, Z)
• Част. хар-ки: 10-100МГц + 3.0, -4.0дБ, 100МГц -1ГГц +3.0, -0.5дБ, 1-18ГГц +4.0, -2.0дБ, 18-40ГГц +3.5, -4.5дБ
• Хар-ки с коррекц: 10МГц – 18ГГц ± 0.9дБ, 18-40ГГц ± 1.1дБ
• Динамич. диапазон сост.: 2 - 800 В/м (single)
• Разрешение в пределах: 0,01 В/м
• Отклонение изотроп: ±1 дБ < 18ГГц
• Значение линейности сост.: ± 0.5 дБ (1 ГГц)
• Част. дискрет. макс: Модем мод. HI-4413P - 44 Выб/сек, Монитор поля мод. HI-6100 - 70 Выб/сек.
• Макс. перегрузка м.б.: > 1500 В/м CW
Характеристики HI-6053 физические
• Интерфейс физич.: коннекторы FSMA, дуплексный оптич. кабель (200 мкр мультимод)
• Питание:батарея NiMH AAA
• Зарядник: 100-240 VAC (до 3ч)
• Раб. температура: 10-40°C
• Размеры: 43,8 х 5,7 см
• Крепление: ?-20 UNC (внутр. резьб)
• Вес изделия: 360 грамм
