• Диапазон частот HI-6005 пробника: 100 кГц – 6 ГГц
• Диапазон динамический составляет: 0,5 – 800 В/м (ед.)
• Питание от аккумуляторной батареи
• Непрерывная работа в динамическом диапазоне
• Значения (вкл. суммарные) по каждой оси (х, y, z)
• Инновационная конструкция зонда
• Минимизированный размер
• Низкий уровень шума
• Совместим с 3 ч. ПО на восприимчивость
• Аккредитованные A2LA калибровочные отчеты
• Военн. спец. MIL-STD 461F (RS) Radiated Susceptibility
• Коммерч. спец.: EN/IEC №61000-4-3 (RI) Radiated Immunities
• Автомоб. спец.: SAE J1113/27, ст.GM9120P, ст.GM93100GS, ст.GM9114P

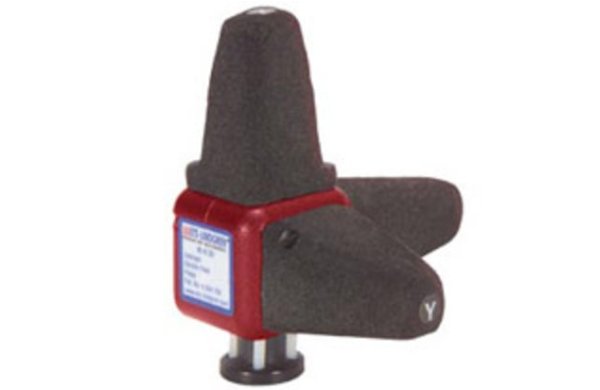

Краткое описание пробника HI-6005
Пробник HI-6005 (ETS-Lindgren) представляет собой полностью интеллектуальный электронный датчик, предназначенный для измерения E-поля в частотной вилке 100 кГц – 6 ГГц.
Зонд HI-6005 выполняет свою работу в достаточно широко частотном диапазоне. Его отличные характеристики позволяют проводить тесты на соответствие многим стандартам, применяемым для военной, автомобильной, коммерческой области.
Пробник ETS-Lindgren модели HI-6005 разработан также для динамического диапазона. Это позволяет непрерывно считывать по всем 3-м осям данные (отдельно или суммарно).
Электронное зондирующее устройство HI-6005 можно подсоединять к ПК для обработки и анализа данных под управлением программы ProbeView.
Серия зондов HI-6000 обеспеченна ручным функционированием и программным (IEEE 488, RS-232). При необходимости данные можно снимать одновременно с 4-х пробников.
Пробник HI-6005 питается от аккумуляторной батареи, что делает его удобным для измерений в полевых условиях.
Конфигурация HI-6005 стандартная
• Агрегат пробника
• Кабель (10м) оптический
• Коннектор разборный (2)
• Чехол для переноски устройства
• Быстрый по времени зарядник
• Отчет о калибровки (A2LA)
• Руководство по эксплуатации HI-6005
Дополнительные опции для HI-6005
• Модем подключения к ПК через порт USB: HI-4413USB
• Модем подключения к ПК последоват.: HI-4413P
• Интерф. карта монитора поля: H-491277
• Кабель расширения до 50м (оптич.): H-491106-xx
• Зондовый стенд в сборе: H-491269
• Транспортер для стенда: H-491276
Характеристики HI-6005 электрические
• Частотная вилка: 100 кГц – 6 ГГц
• Обнаружение: по X, Y, Z осям Isotropic
• Част. хар-ки: 500кГц - 2ГГц +1.0, -2.5дБ, 2 - 5,5ГГц +3.5, -4.0дБ
• Характеристики с коррекцией: 100кГц – 6ГГц ± 0.9дБ
• Диапазон динамический: 0.5 - 800 В/м (single)
• Разрешение равно: 0,01 В/м
• Отклонение изотропное: ±0.5 дБ @ 400 МГц
• Линейность равна: ± 0.5 дБ (част. 27 МГц)
• Част. дискретизац: > 70 выб/сек
• Перегрузка м.б.: > 1500 В/м CW
Характеристики HI-6005 физические
• Интерфейс: дв. оптоволокно (200 мкрн. мультимод), FCMA коннектор, кабель 1м (оптич.)
• Температура рабочая: 10-40°C
• Батарея аккумуляторная: тип NiMH, питание до 8ч
• Зарядное устройство: 100 - 240 В перем. ток, зарядка до 3ч
• Размер крышки датчика защитной: 43 мм
• Габариты корпуса зонда: 32мм х 32мм х 32мм
• Вес изделия: 0,08 кг
• Крепеж: 1/4 х 20 резьба UNC
