Держатели разъемов типа "Третья рука" от Термопро предназначены для пайки выводов проводов к контактам разъемов при производстве жгутовой продукции. Данные держатели разъемов имеют от 1 до 3 мест для фиксации разъемов разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута. Крепежная плита может перемещаться вдоль основания и изменять угол наклона. Возможна поставка держателей на основаниях с вакуумной или магнитной фиксацией.

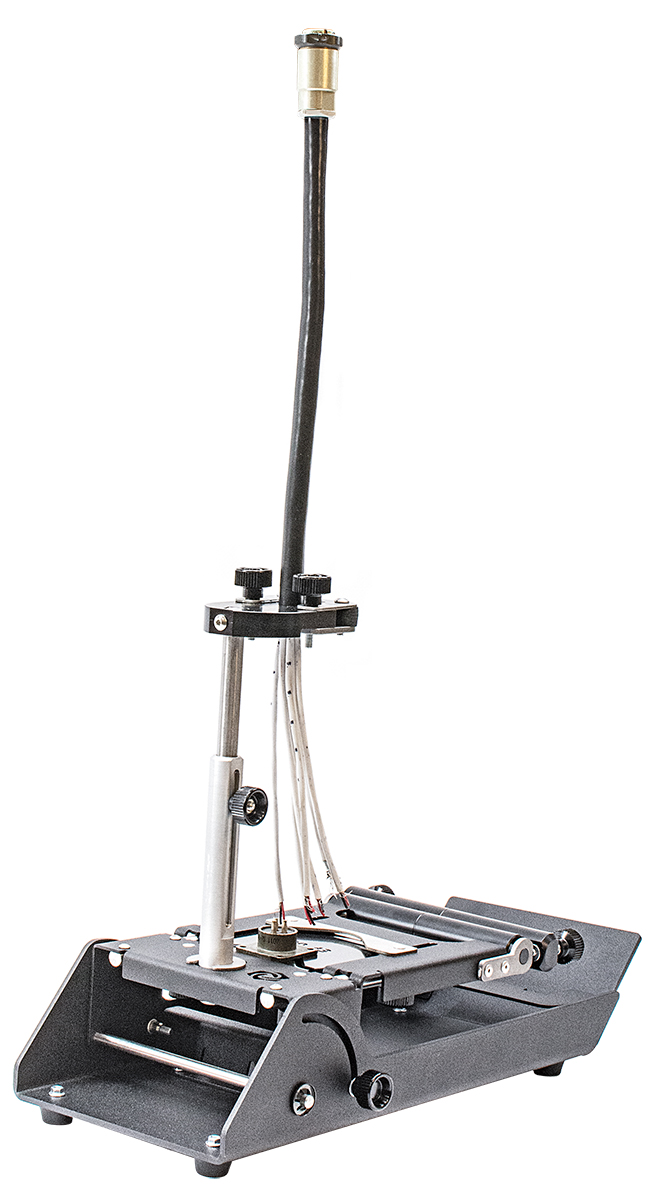

Приспособление для распайки разъемов Термопро УДР 08-63 - универсальный держатель разъема и кабеля.

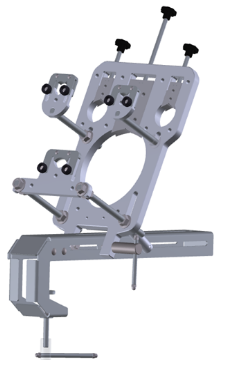

Приспособление для пайки разъемов УДР 08-63 №4 на струбцине обеспечивает закрепление двух круглых разъемов диаметром от 20 до 46 мм и поддержку кабельных жгутов диаметром от 10 до 24 мм. Третье посадочное место обеспечивает закрепление разъема диаметром от 76 до 146 мм и поддержку кабельного жгута диаметром от 21 до 35 мм. Наклон приспособления для пайки разъемов может изменяться.

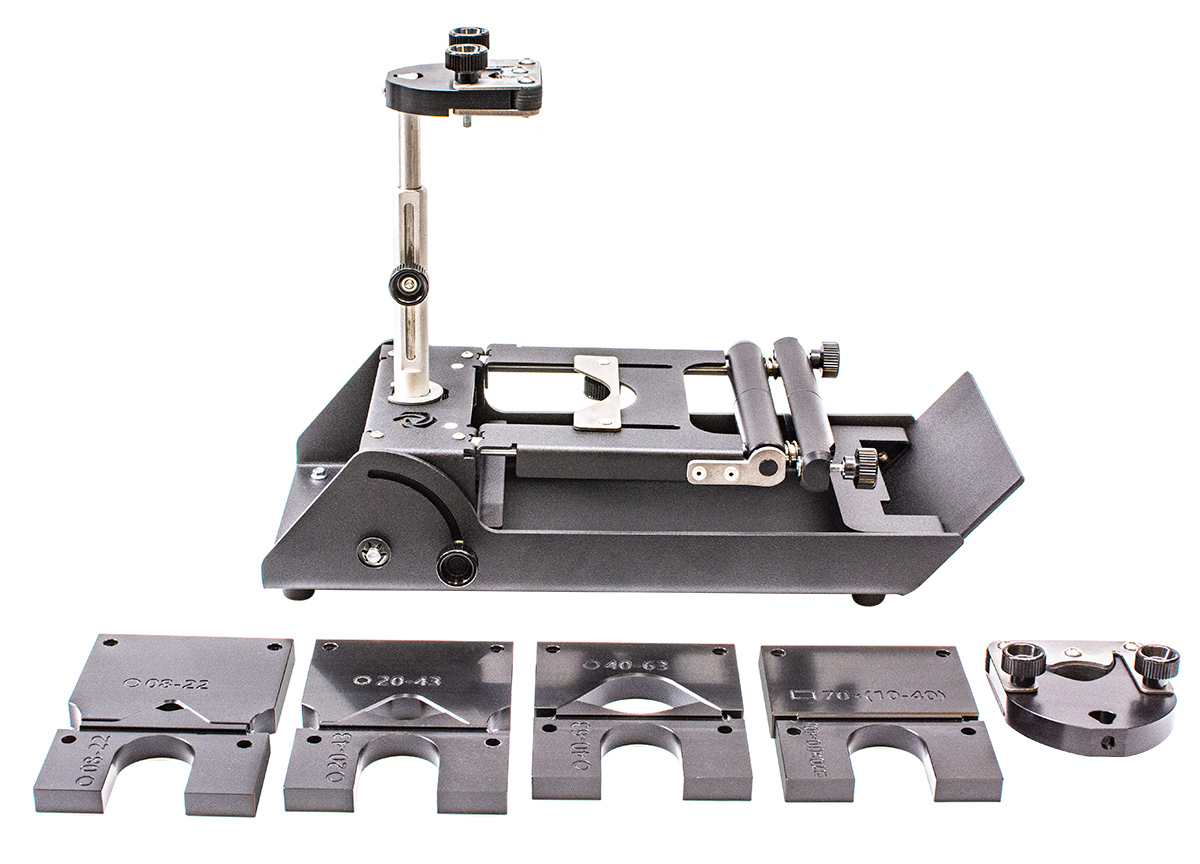

В комплекте:

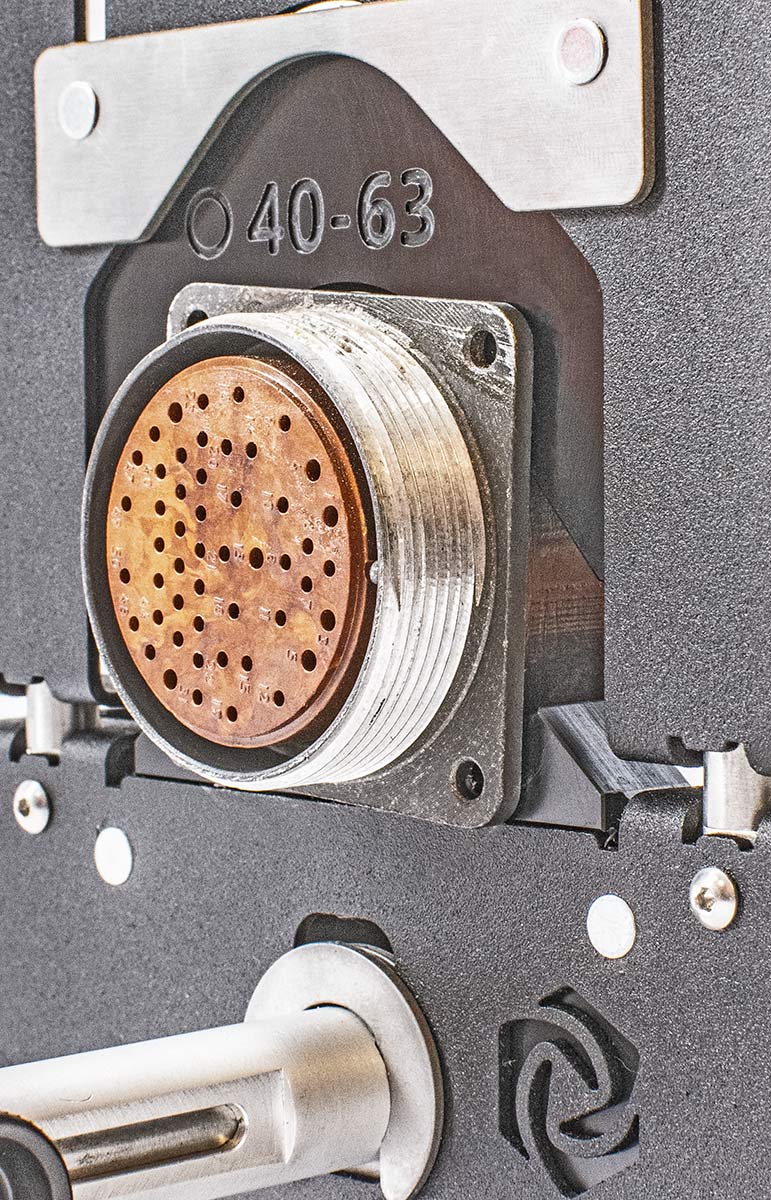

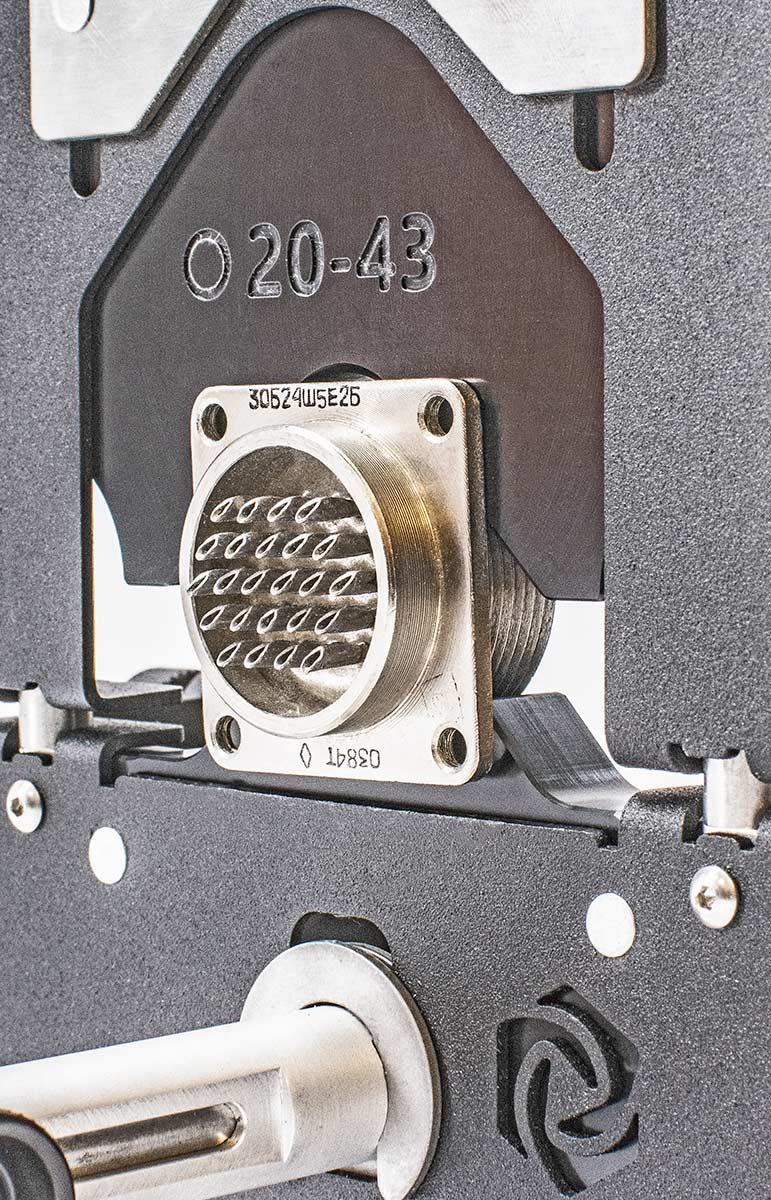

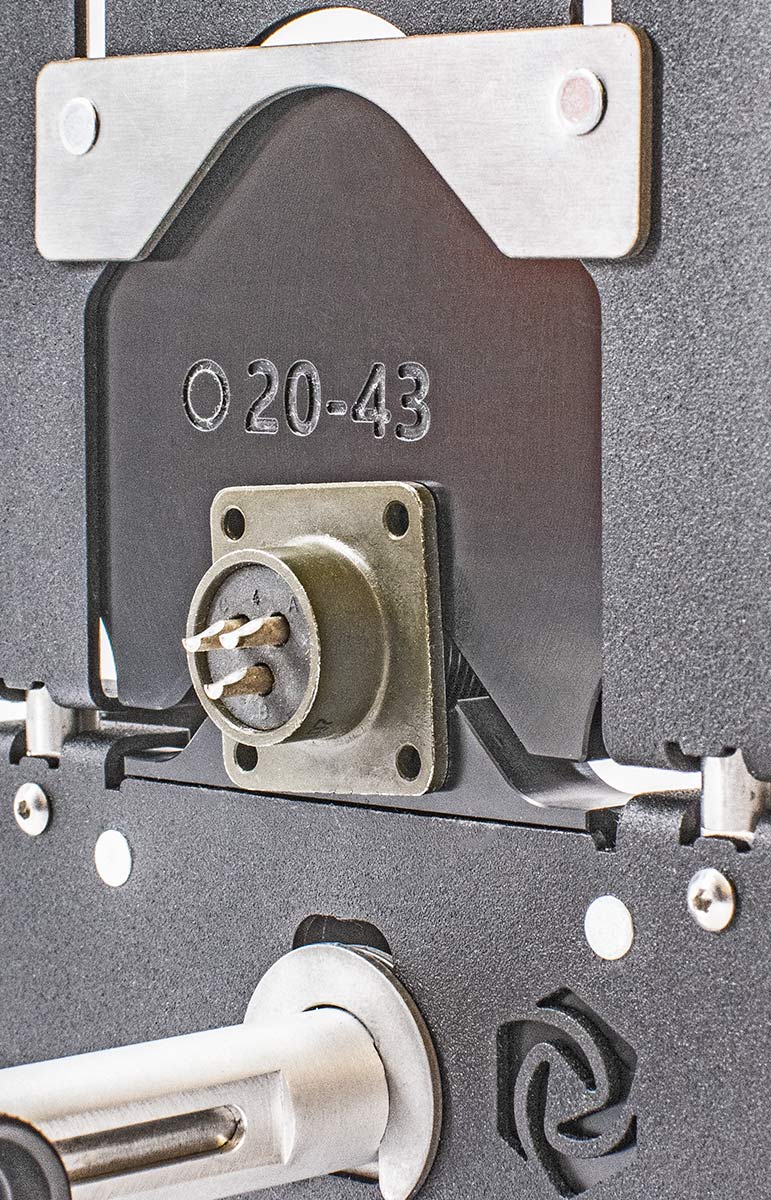

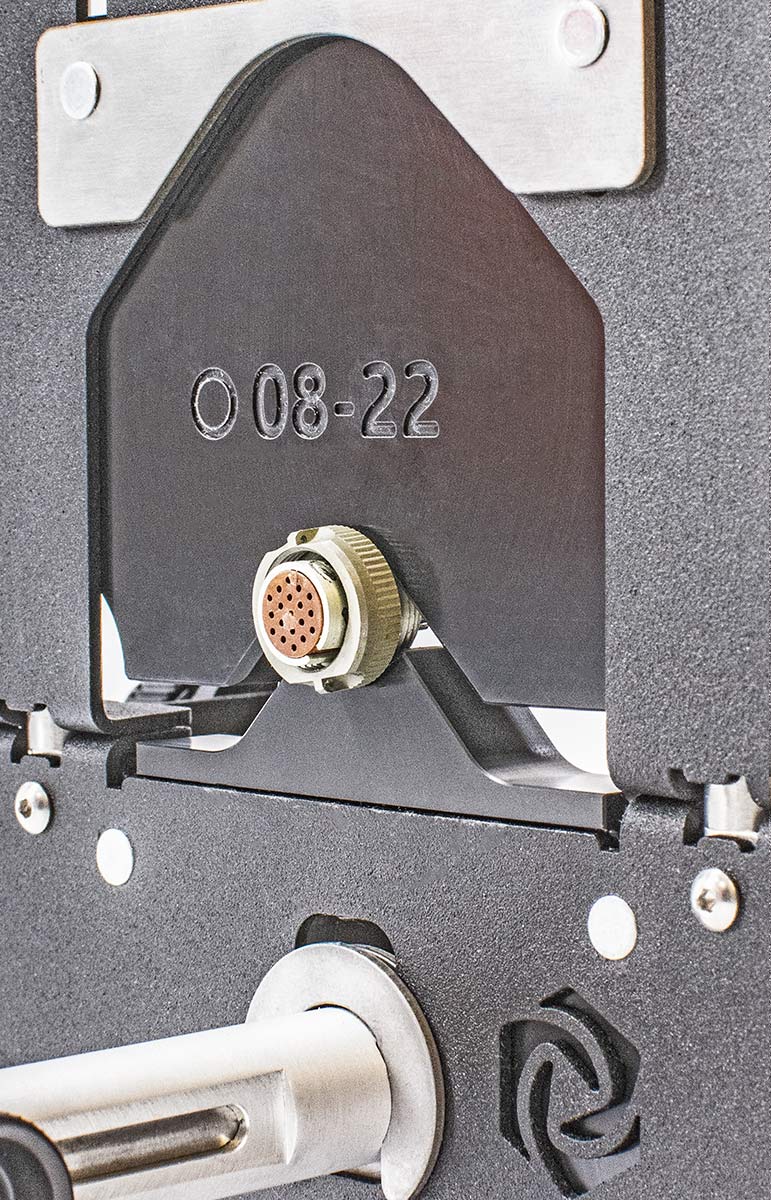

- набор сменных вкладышей для круглых разъемов диаметром от 8 до 63 мм,

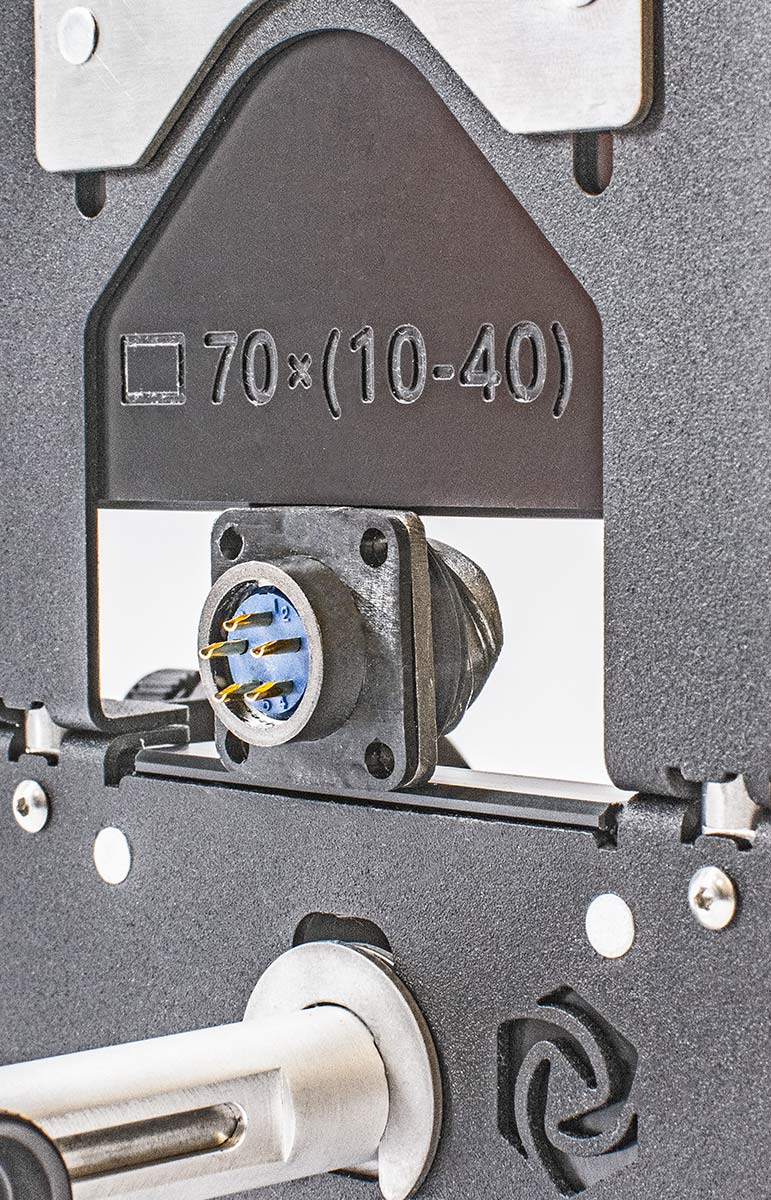

- набор сменных вкладышей для прямоугольных разъемов длина до 70 мм, ширина от 10 до 40 мм,
- сменные вкладыши держателя кабеля диаметром от 4 до 35 мм.
Технические характеристики:
|
Число закрепляемых разъемов и жгутов |
1 место |
|
Макс./мин. диаметр закрепляемого разъема |
63/8 мм |
|
Макс./мин диаметр закрепляемого жгута(кабеля) |
35/4 мм |
|
Габаритные размеры без телескопической штанги при вертикальном/горизонтальном положении крепежной плиты (ШхВхГ) |
340х165х250/80 мм |
|
Вес комплекта |
3,5 кг |
|
Способ установки изделия на столе |
На резиновых ножках (опционально – комплектуется дополнительным противовесом) |
|
Регулировка положения крепежной плиты на оси |
Наклон 0-90° |
|
Длина (вылет) телескопической съемной штанги крепления зажима кабеля мин/макс |
110/180 мм |
Комплект поставки:
|
Приспособление |
1 шт |
|
Телескопическая штанга |
1 шт |
|
Зажим кабеля |
2 к-та |
|
Сменные вкладыши |
4 к-та |
|
Технический паспорт |
1 шт |
|
Противовес |
Опция |
