Монтаж проводов в разъем на жгутовом производстве это ответственный трудоемкий ручной техпроцесс. Для облегчения проведения пайки разъемов требуются различные приспособления.

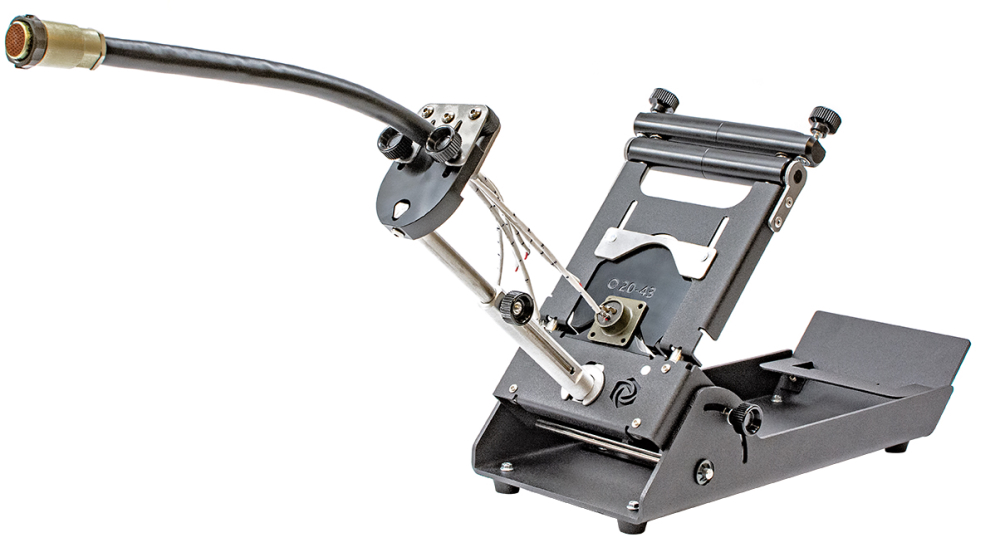

Монтажные приспособления для пайки разъемов типа «Третья рука» предназначены для пайки выводов проводов к контактам разъемов при производстве жгутовой продукции. Предлагаемые приспособление для пайки разъемов имеют от 1 до 3 мест для фиксации разъемов разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута.
Крепежная плита может перемещаться вдоль основания и изменять угол наклона. Некоторые приспособления для монтажа кабельных разъемов могут поставляться на основаниях с вакуумной или магнитной фиксацией.

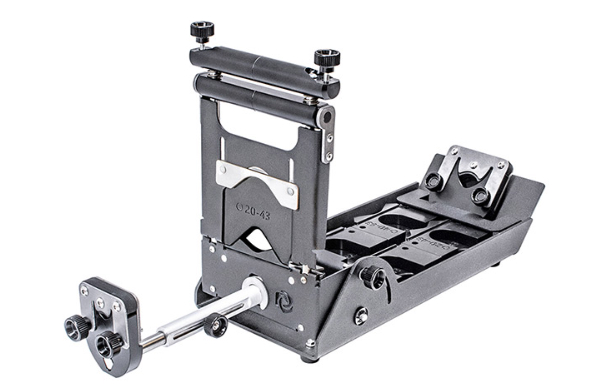

Приспособление для распайки разъемов УДР 08-63

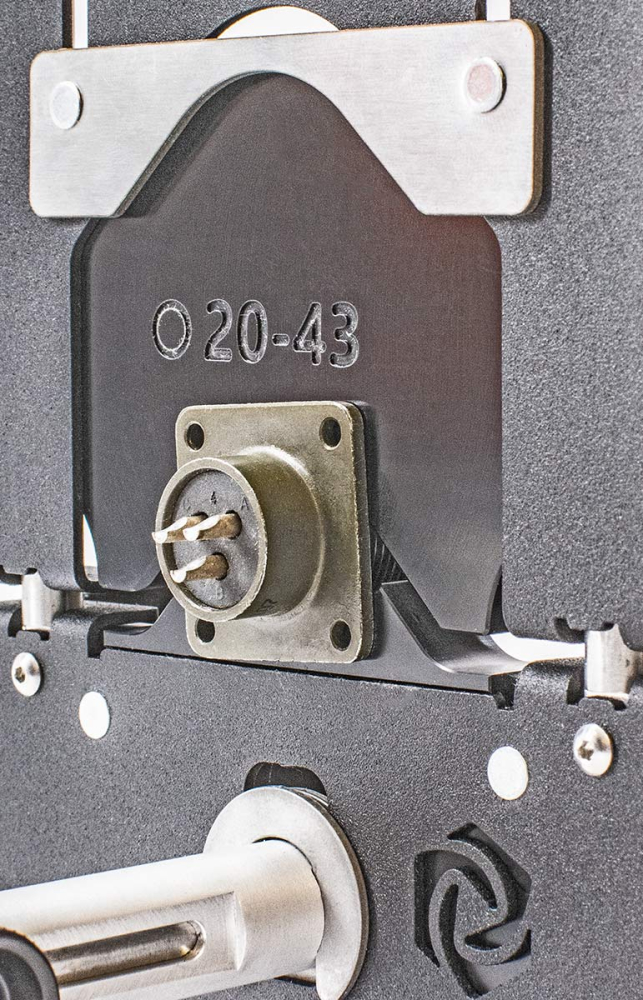

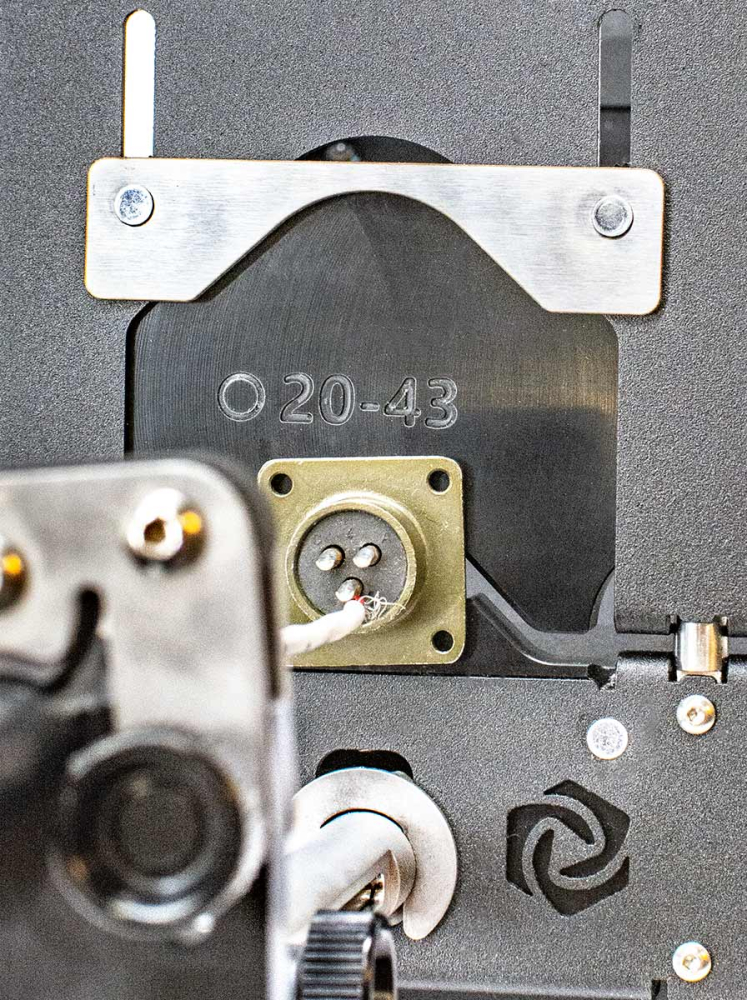

- Универсальный держатель разъема и кабеля.
- Наклон приспособления изменяется на 90 градусов.
В комплекте:

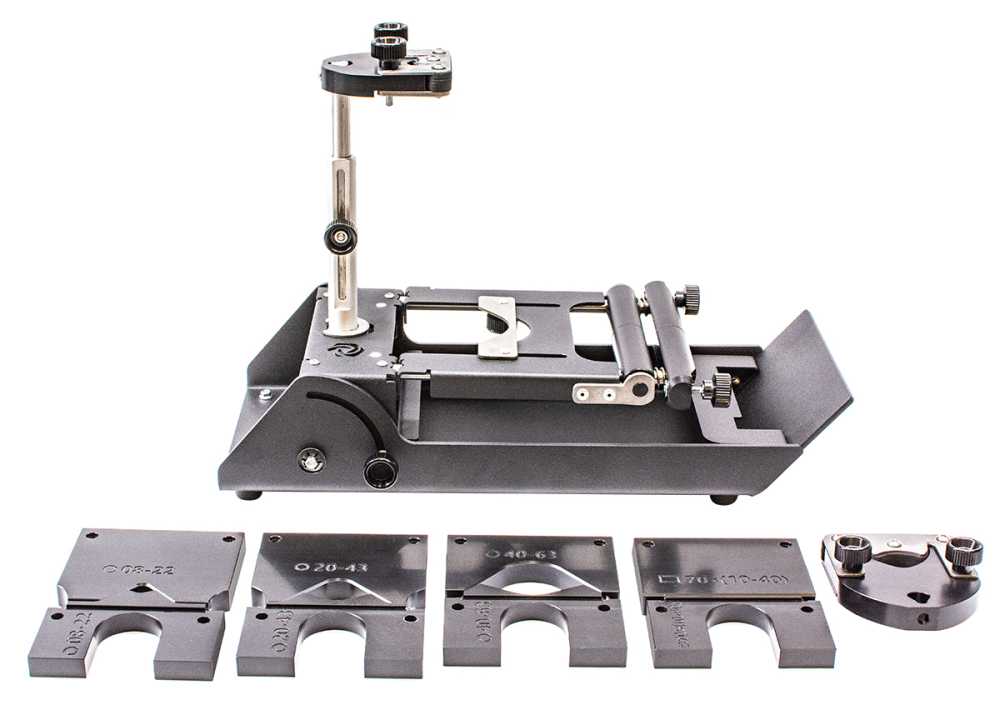

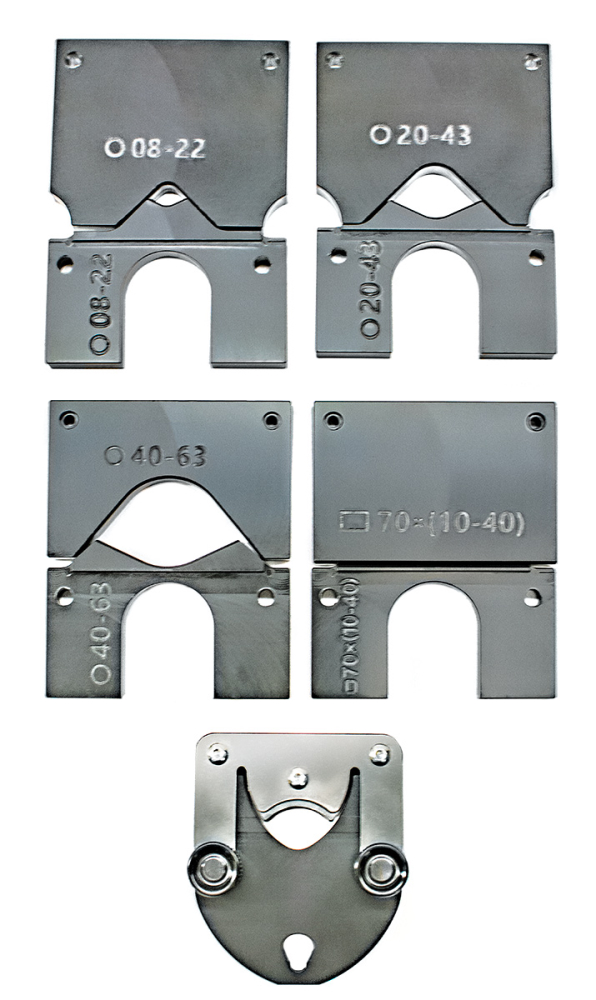

- набор сменных вкладышей для круглых разъемов диаметром от 8 до 63 мм,

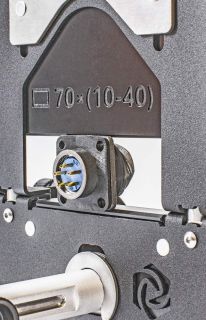

- набор сменных вкладышей для прямоугольных разъемов длина до 70 мм, ширина от 10 до 40 мм,
- сменные вкладыши держателя кабеля диаметром от 4 до 35 мм.
Технические характеристики:
|
Число закрепляемых разъемов и жгутов |
1 место |
|
Макс./мин. диаметр закрепляемого разъема |
63/8 мм |
|
Макс./мин диаметр закрепляемого жгута(кабеля) |
35/4 мм |
|
Габаритные размеры без телескопической штанги при вертикальном/горизонтальном положении крепежной плиты (ШхВхГ) |
340х165х250/80 мм |
|
Вес комплекта |
3,5 кг |
|
Способ установки изделия на столе |
На резиновых ножках (опционально – комплектуется дополнительным противовесом) |
|
Регулировка положения крепежной плиты на оси |
Наклон 0-90° |
|
Длина (вылет) телескопической съемной штанги крепления зажима кабеля мин/макс |
110/180 мм |
Комплект поставки:
|
Приспособление |
1 шт |
|
Телескопическая штанга |
1 шт |
|
Зажим кабеля |
2 к-та |
|
Сменные вкладыши |
4 к-та |
|
Технический паспорт |
1 шт |
|
Противовес |
Опция |
