Состав сплавов в соответствии с требованиями ГОСТ 21930-76, OCT 4Г 0.033.200 и J-STD 006В Сортамент припоя в соответствии с требованиями ГОСТ 21931-76
Флюс изготавливается по ТУ 1718-001-32478424-13

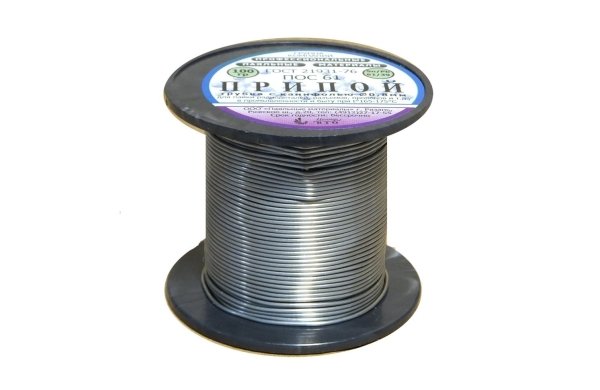

Припои в виде трубки с флюсом ФТ 45-2 изготавливаются на основе оловянно-свинцовых сплавов, в частности, ПОС 61, ПОС 40 (возможно изготовление на основе других марок припоя в соответствии с техническим заданием заказчика).
Характеристики
Широкий температурный диапазон пайки (температурный режим пайки до +270°С). Хорошая смачиваемость паяемой поверхности, минимальное разбрызгивание при пайке.
Область применения
силовая электроника; радиоэлектроника общего назначения;радиоэлектроника военного и особого назначения; автомобилестроение; машиностроение.
Технологический процесс
ручная пайка; поверхностный монтаж; выводной монтаж; ремонт сборок, в т.ч. реболинг; лужение выводов компонентов; конструкционная пайка; групповая пайка; прочие случаи пайки.
Паяемый материал
OSP-поверхности; оловянно-свинцовые поверхности; медь, медные сплавы; сталь, в т.ч. оцинкованная; иммерсионный никель; иммерсионные поверхности; иммерсионное олово;керамические и металлизированные поверхности, кристаллы.
Флюс
Флюс органический водорастворимый безгалоидный высокой активности, ORH0. При необходимости – отмывка водой или отмывочной жидкостью ОФ-1.
Прошел испытание на SIR и ЕСМ (> 108Ω), в соответствии с IEC 61190–1 и J–STD–004В. Температура расплава припоя +183°С (для ПОС 61).
Рекомендуемая температура жала паяльника (345÷370)°С.
Угол между наконечником и рабочей поверхностью должен составлять (45÷60)°С. Наконечник паяльника должен контактировать как с выводом компонента, так и с поверхностью платы.
Сортамент
диаметр трубки: 0.8 мм, 1.0 мм, 1.2 мм, 2.0 мм, 2.5 мм (допуск по отклонению от диаметра±0.05 мм);
содержание флюса:1.0%, 1.2%.
Форма поставки продукции
капсула: 20 г;
катушка: 250 г, 500 г, 1.0 кг.
Срок хранения
– 2 года.
