Состав сплава соответствует требованиям ГОСТ 21930-76, OCT 4Г 0.033.200 и J-STD 006В Сортамент припоя соответствует требованиям ГОСТ 21931-76
Область применения
- силовая электроника; радиоэлектроника общего назначения;
- радиоэлектроника военного и особого назначения; автомобилестроение; машиностроение; медицинская техника.
Технологический процесс
- ручная пайка; поверхностный монтаж;
- выводной монтаж; ремонт сборок, в т.ч. реболинг; волна припоя;
- лужение погружением; лужение выводов компонентов; конструкционная пайка; селективная пайка; групповая пайка;
- прочие случаи пайки.
Паяемый материал
- OSP-поверхности;
- оловянно-свинцовые поверхности; бессвинцовые поверхности; медь, медные сплавы; сталь, в т.ч. оцинкованная; иммерсионный никель;
- иммерсионные поверхности; иммерсионное олово;
- – керамические и металлизированные поверхности, кристаллы.
Параметры
- Хорошая смачиваемость паяемой поверхности, минимальное разбрызгивание при пайке. Широкий температурный диапазон пайки (температурный режим пайки до +270°С).
Температура солидуса /ликвидуса 183/190°С
Плотность сплава 8.5 г/см3 (при темп. 22°С)
Удельное электросопротивление 0.139 Ом∙мм2/м (при темп. 22°С)
Теплопроводность 0.120 ккал/см∙С°
Предел прочности на растяжение 44 МПа (при темп. 22°С)
Предел прочности на сдвиг 37.4 МПа (при темп. 22°С)
Относительное удлинение |
46 % (при темп. 22°С) |
Ударная вязкость |
3.9 кгс/см2 |
Твердость по Бринеллю |
14 НВ (при темп. 22°С) |
Угол смачивания по меди |
17° |

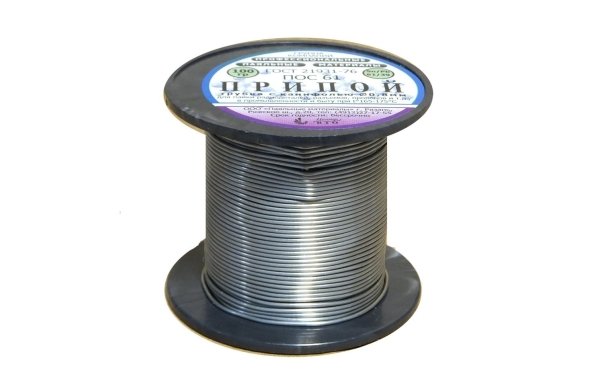

Сортамент и форма поставки продукции
- пластина (200х40х15) мм, 1.0 кг; пруток, Ø (8.0÷15.0) мм, длина 400 мм, пачка
- проволока, Ø (0.8÷7.0 ) мм, бухта/катушка: 0.25; 0.5; 1.0; 5.0 кг.
