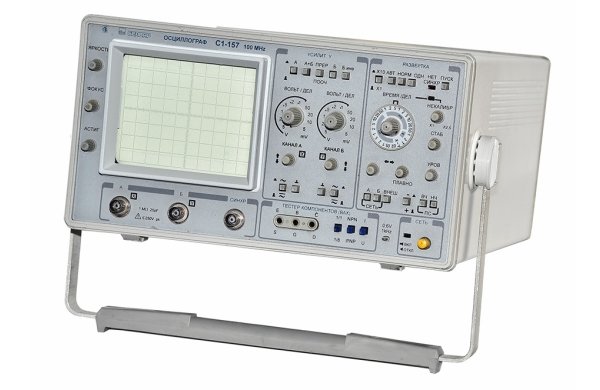

Осциллограф С1-157 является универсальным портативным прибором и предназначен для исследования электрических сигналов в полосе частот от 0 до 100 МГц , измерения их амплитудных и временных параметров по шкале экрана ЭЛТ. В прибор встроен тестер радиокомпонентов, с помощью которого можно проводить анализ характеристик полупроводниковых приборов.
Технические характеристики:
- Полоса пропускания: 100 МГц, 2 канала
- Коэф. откл.: 5 мВ/дел – 5 В/дел (±3%)
- Коэф. развёртки: 20 нс/дел – 200 мс/дел (±4%)
- Синхронизация: канал А, канал Б, внешняя, сеть
- Калибратор: 600 мВ, 1 кГц (±1%)
- Тестер компонентов: ВАХ двух- и трёхполюсников
- Экран: 80×100 мм
- Питание: ~230 В, 80 В·А
- Габариты, масса: 395×338×169 мм, 8 кг
