• Глубокая память MegaZoom III + до 8 Мвыб в cтанд. комплектации
• Скорость обновления до 100000 осциллограмм/c
• Дисплей XGA с разрешением 1024 x 768 и 256 уровнями яркости
• Исчерпывающий набор средств подключения в стандартной комплектации – интерфейсы USB, LAN, GPIB и выход XGA
• Cоответствие классу С стандарта LXI
• Гарантийный срок + 3 года с возможностью расширения до 5 лет
Традиционные настольные осциллографы хороши при определении параметров сигналов, о существовании которых пользователь знает. Глубокая память MegaZoom III компании Agilent и быстрая скорость обновления позволяют обнаруживать сигналы, о которых заранее ничего не известно. Осциллографы серии DSO5000 выгодно используют ту же архитектуру MegaZoom III, уже используемую в высокопроизводительных настольных и лабораторных осциллографах компании Agilent. Глубокая память с мгновенной реакцией, быстрой скоростью обновления экрана и минимальным “мертвым временем” и система отображения, как у аналоговых осциллографов, : все это представлено в компактном корпусе по цене, сравнимой со старыми осциллографами.
Какое значение имеет глубокая память
Возможность просмотра сигналов в течение более длительных
периодов времени – Это наиболее простое для понимания использование глубокой памяти. Чем больше выборок можно собрать, тем больше время, в течение которого можно просматривать сигналы при заданной частоте дискретизации. Более длительный сбор данных позволяет лучше понять причинно:следственные связи в схеме, что значительно упрощает поиск основной причины сбоя. Пользователю не нужно “сшивать” вместе несколько результатов сборов данных или устанавливать очень точные условия запуска. В результате меньше времени тратится на обнаружение событий, и больше - на их анализ. Возможность более детального анализа сигналов – Связь между глубиной памяти и частотой сбора данных (частотой дискретизации) не так очевидна. Для всех осциллографов в рекламных целях публикуются максимальные значения частот дискретизации, но большинство осциллографов способны поддерживать эти максимальные частоты дискретизации только при немногих установках скорости развертки. Например, в случае осциллографа с максимальной частотой дискретизации 5 Гвыб/c и глубиной памяти 10 Квыб заполнение памяти произойдет в течение 2 мс. Поскольку временная шкала осциллографов имеет 10 делений, понятно, что при любых установках коэффициента развертки больше 200 нс/дел, частота дискретизации должна быть снижена.
Поэтому при анализе модулированных сигналов возникает риск возникновения эффекта наложения. В других случаях можно просто пропустить важные детали сигнала при его увеличении. Глубокая память позволяет поддерживать высокую частоту дискретизации в течение более длительных периодов времени.
Возможность постоянного использования быстрой и глубокой памяти – Глубокая память MegaZoom III является уже третьим поколением архитектуры быстрой и глубокой памяти, представленной компанией Agilent еще в 1996 году. В отличие от опций глубокой памяти других осциллографов, глубокая память MegaZoom III не является специальным режимом с медленной реакцией. Она всегда включена, всегда обладает быстрой реакцией и всегда в распоряжении пользователя. Дисплей мгновенно реагирует на команды пользователя, на изменение установки коэффициента развертки при масштабировании или панорамировании изображения сигналов в окне задержанной развертки.
Какое значение имеет быстрая скорость обновления
У осциллографа с более высокой скоростью обновления меньше мертвое время между сборами данных. Почему важно снизить до минимума мертвое время? Захват редкого случайного глитча может оказаться трудной задачей, поскольку пользователь не в состоянии предсказать, когда этот глитч возникнет. Если это случится в течение мертвого времени осциллографа, глитч будет пропущен. Чем меньше мертвое время, тем выше вероятность того, что глитч возникнет во время сбора данных. Благодаря тому, что осциллограф имеет скорость обновления до 100000 осциллограмм/с в реальновременном режиме сбора данных, меньше шансов пропустить кратковременный случайный переходный процесс, меньше шансов пропустить глитч или искаженный перепад, которые влияют на работу схемы, меньше шансов пропустить все те трудноуловимые детали, поиск которых может занять дни или недели при использовании традиционных цифровых запоминающих осциллографов. При определении параметров джиттера быстрая скорость обновления позволяет быстрее получить точные результаты. А сочетание быстрой скорости обновления и дисплея XGA с высоким разрешением (1024 х 768, 256 уровней яркости) делает самые незначительные отличия при последовательных сборах данных очевидными. Обладая скоростью обновления 100000 осциллограмм/с, осциллографы серии DSO5000 могут обнаруживать перемежающиеся отказы более чем в 25 раз быстрее.
Технические характеристики

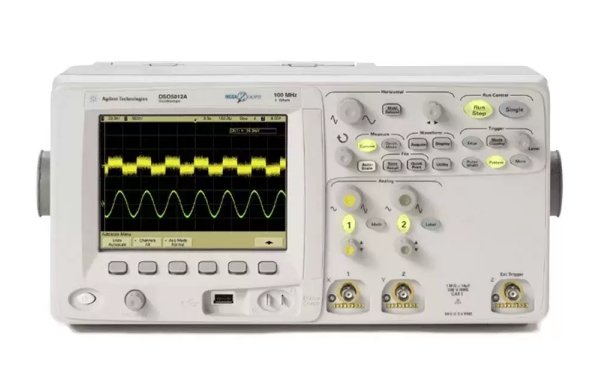

| DSO5012A | DSO5014A | DSO5032A | DSO5034A | DSO5052A | DSO5054A | |
| Полоса пропускания | 100 МГц | 100 МГц | 300 МГц | 300 МГц | 500 МГц | 500 МГц |
| Частота дискретизации | 2 Гвыб/c для каждого канала | 2 Гвыб/c для каждого канала | 2 Гвыб/c для каждого канала | 2 Гвыб/c для каждого канала | 2 Гвыб/c для каждого канала 4 ГГц, макс. * |
2 Гвыб/c для каждого канала 4 ГГц, макс. * |
| Число каналов | 2 | 4 | 2 | 4 | 2 | 4 |
| Дисплей | Цветной ЖК дисплей XGA с разрешением 1024 х 768 с 256 уровнями яркости | |||||
| Глубина памяти | 8 Мвыб макс. в стандартной комплектации * | |||||
| Скорость обновления экрана | До 100000 осциллограмм/с | |||||
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел | |||||
| Макс. входное напряжение | 300 В СКЗ, 400 В (пик. значение) для категории защиты CAT I, кратковременный выброс напряжения 1,6 кВ (пик. значение), 100 В СКЗ, 400 В (пик. значение) для категории защиты CAT II | |||||
| Входной импеданс | 1 МОм ± 1%, параллельная емкость 12 пФ или 50 Ом ± 1,5% (устанавливается пользователем) | |||||
| Погрешность временной базы | 25 х 10-6 при 40°С; 40 х 10-6 при 55°С | |||||
| Режимы развертки | Main (основная), Delayed (задержанная), XY, Roll (прокрутка) | |||||
| Режимы запуска | По перепаду, длительности импульса, кодовому слову, по ТВ сигналу (в том числе, стандартов HDTV/EDTV, NTSC, PAL, PAL-M или SECAM), по длительности кодового слова, по сигналам шин CAN, LIN, USB, I2C, I2S,SPI |
|||||
| Габаритные размеры | 38,5 см (ширина) х 18,8 см (высота) х 17,4 см (глубина) : без ручек | |||||
| Масса | 4,1 кг | |||||
Режим высокого разрешения
Обеспечивает разрешающую способность до 12 бит в реальновременных режимах, снижая уровень помех. Это достигается фильтрацией последовательных выборок данных и отображением отфильтрованных результатов на экране при работе на медленных скоростях развертки (> 10 мкс/дел).
Встроенная оперативная справочная система
Встроенная оперативная справочная система доступна на 11 языках (в том числе, и русском), позволяя пользователю быстро получить ответ, если ему непонятно, как работает та или иная функция. Для этого нужно нажать и удерживать соответствующую клавишу передней панели, после чего на экране всплывет описание функции этой клавиши.
Математические функции, включая БПФ
Математические функции включают вычитание, умножение, интегрирование, дифференцирование, а также БПФ (быстрое преобразование Фурье).
Обнаружение пиков
Возможность обнаружения пиков длительностью 250 пс в моделях с полосой пропускания 500 МГц, 500 пс 3 в моделях с полосой пропускания 300 МГц и 1 нс 3 в моделях с полосой пропускания 100 МГц поможет пользователю обнаружить короткие глитчи.
5-разрядный аппаратный частотомер
Измеряет частоту входного сигнала до значения полосы пропускания прибора.
Функция Autoscale (автонастройка)
Выводит на экран все активные сигналы и автоматически настраивает параметры вертикального и горизонтального каналов, а также условия запуска для их наилучшего отображения.
23 автоматических измерения
При нажатии клавиши QuickMeas вызываются результаты последних четырех выбранных измерений. Курсоры автоматически отслеживают самое последнее выбранное измерение.
Простая процедура обновления программного обеспечения
Системное программное обеспечение хранится во флэш-ППЗУ, которое можно легко перезаписать, используя встроенный порт USB или LAN. Последние версии системного программного обеспечения и программы IntuiLink Data Capture могут быть загружены с сайта компании Agilent по адресу: www.agilent.com/find/DSO5000sw
Интерфейсы
Порты в стандартной конфигурации:
• 2 порта USB хоста (для внешних запоминающих устройств и принтеров); один порт расположен на передней панели, второй 3 на задней панели
• 1 порт USB устройства для высокоскоростного обмена данными с ПК
• Порт локальной сети (LAN) 10/100 Mбит/c для подключения к Internet/Intranet
• GPIB для упрощения интеграции в существующие испытательные системы
• Выход XGA Out для внешних мониторов и проекторов
Соответствие классу С стандарта LXI
Стандарт LXI (LAN eXtensions for Instrumentation 3 расширения локальной сети (LAN) для измерительных приборов) 3 стандартная архитектура для автоматизированных испытательных систем. Определяя взаимодействие системных компонентов, стандарт LXI обеспечивает быстрое и эффективное создание и переконфигурирование систем. Осциллографы серии DSO5000 реализуют заданные протоколы локальной сети (LAN) и выполняют такие требования стандарта LXI, как встроенный web3сервер, драйвер IVI и команды языка SCPI.
Панели инструментов IntuiLink
Программа IntuiLink предоставляет пользователю средства для быстрого перемещения экранных изображений и данных в программы Microsoft® Word и Excel. Данные панели инструментов можно скачать с сайта компании Agilent по адресу: www.agilent.com/find/intuilink.
Программа View Scope для обеспечения временной корреляции логического анализатора и осциллографа
Упрощает выполнение коррелированных по времени измерений между логическими анализаторами серий 16800/900 и осциллографами серии DSO5000. Коррелированные во времени временные диаграммы логического анализатора и осциллограммы все вместе отображаются на одном экране логического анализатора, что упрощает их просмотр и анализ. Пользователь может также запускать один прибор от другого, автоматически устранять временной сдвиг между сигналами и выполнять отслеживание маркера между приборами.
Принадлежности, включенные в комплект поставки
Печатная копия руководства по эксплуатации, сетевой шнур, пробники по числу каналов (для моделей DSO501x, DSO503x поставляются пробники N2863B; для моделей DSO505x 3 пробники 10073D), набор библиотек ввода3вывода IO Libraries Suite, руководство по обслуживанию Service Guide (СD3ROM, на английском языке), сертификат калибровки, декларация соответствия, защитная крышка передней панели. Все модели поставляются с гарантийным сроком 3 года.
Программные опции
| -SEC Режим защищенной среды |
| -061 MATLAB® 3 Базовый пакет анализа сигналов |
| -062 MATLAB® 3 Стандартный пакет анализа сигналов |
| N5385B Инструментальные средства осциллографов |
| N5423 (-LSS) Запуск по сигналам и декодирование данных последовательных шин I2C/SPI (только для 4-канальных моделей) |
| N5424 (-AMS) Запуск по сигналам и декодирование данных последовательных шин CAN/LIN (только для 4-канальных моделей) |
| B4610A Анализ в автономном режиме собранных данных на ПК |
| N5457A Запуск по сигналам и декодирование данных последовательных шин RS-232/UART |
| N5468A (-SND) Запуск по сигналам и декодирование данных последовательных шин I2S (только для 4-канальных моделей) |
| N5454A Сегментированная память |
| N5455A (-LMT) Испытания на соответствие маске |
