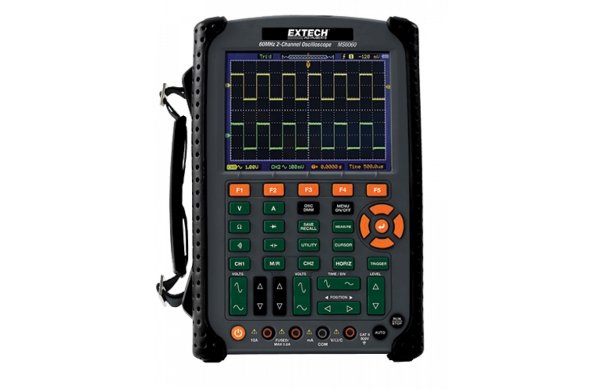

Портативный двухканальный осциллограф Extech MS6060 • Автоматическая настройка функции в одно касание для оптимизации позиции, диапазона, временной развертки и запуска, обеспечивающая стабильность виртуального отображения сигнала любой формы • Простое «всплывающее» меню со встроенной многоязычной системой • Функция 23 автоматических измерений • Математическая обработка формы сигнала: Add, Subtract, Multiply, and Divide • Хранение и вызов из памяти 1000 запечатлённых на экране волн и настроек при помощи 2 Гб карт памяти microSD • Автоматическое измерение курсором • Режим XY • Встроенная БПФ функция позволяет конвертировать временную область сигнала в его частотную составляющую для измерения коэффициента гармоник и искаения систем • Регистратор формы сигнала улавливает/воспроизводит входные формы сигнала из CH1 и CH2 с максимальной длиной записи 1000 кадров • Функция «оценки» (Pass-Fail) позволяет сравнивать сохраненные формы сигналов с неопознанными входными сигналами • Режим усреднения для сглаживания формы сигнала • Прямоугольный сигнал на выходе (2 В, 1 КГц) для регулирования зонда • 6000-разрядный мультиметр с аналоговой гистограммой • USB интерфейс и ПО для передачи данных и сигналов • В комплекте 2 зонда осциллографа серии 1X/10X, контрольные выводы, ПО, измерительный модуль емкости, отвертка, универсальный адаптер переменного тока, футляр |
Характеристики | |
Функции осциллографа | |
Частотный диапазон | 60 МГц |
Время развертки | 1 Гвыб/сек |
Время нарастания | 5,8 нсек |
Улавливание помех | 8 нсек |
Основные функции осциллографа | |
Длина записи | 1M точек на канал |
Размер дисплея | 142 мм ЖК-дисплей; 640x480 пкс |
Каналы | 2 |
Вертикальная чувст-ть | 2 мВ до 5 В/дел |
Вертикальное разрешение | 8 бит |
Диапазон врем.развертки | 2 нсек до 2000 сек/дел |
Режим измерений | нормальное, среднее, обнаружение пика |
Режимы запуска | По контуру, амплитуде, импульсу, видеосигналу |
Источник сигналов запуска | CH1, CH2 |
Сопряжение запуска | Переменного, постоянного тока |
Входное сопротивление | 1 MОм / 15 пФ |
Макс.входное напряжение | 300 В (пик) |
Измерение курсором | Напряжение и время; разность (CH1-CH2) |
Основные функции True RMS мультиметра | |
Напряжение перем.тока | 60мВ, 600мВ, 6В, 60В, 600В |
Напряжение пост.тока | 60мВ, 600мВ, 6В, 60В, 600В, 800В |
Сила перем/пост.тока | 60мA, 600мA, 10A |
Сопротивление | 600Ом, 6kОм, 60kОм, 600kОм, 6MОм, 60MОм |
Емкость | 5нФ до 400мкФ |
Проверка диода/цепи на обрыв | Да |
ПК интерфейс | USB кабель |
Источник питания | Литий-ионная батарея с ресурсом на 3 ч; адаптер переменного тока/зарядное устройство |
Рзмер экрана | 144 мм |
Размеры | 245 x 163 x 52 мм |
Вес | 1,2кг |
