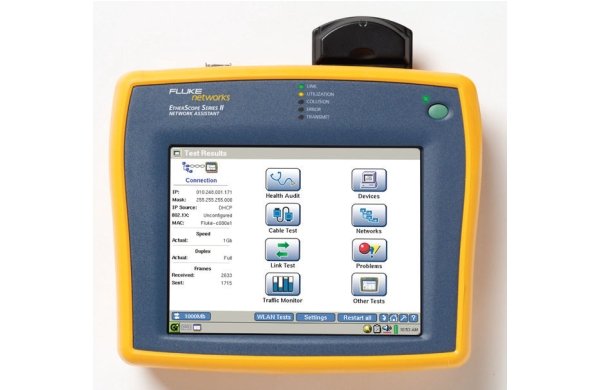

| Портативный анализатор Fluke Networks ES2-LAN-SX Ваш быстрый помощник для установки и устранения неисправностей сетей LAN и Wi-Fi • Анализ гигабитных сетей витой пары, волоконно-оптических сетей LAN и беспроводных сетей LAN 802.11 • Мгновенная диагностика состояния локальной сети нажатием одной кнопки «Проверка работоспособности» • Быстро устраняйте неисправности с помощью управляемого анализа и интеллектуальной детализации • Измерение и оценка производительности каналов связи Ethernet LAN/WAN и соответствие соглашениям по сервисному обслуживанию (SLA) • Проверка наличия и оперативности предоставления услуг сети LAN Специалисты ИТ полностью полагаются на сетевой помощник EtherScope Series II для быстрого выполнения своих повседневных задач. • Измерение производительности сети Ethernet – Определите и документируйте количественные характеристики сети Ethernet для установления базового уровня, демонстрации возможностей сети после обновления или проверки соответствия условиям соглашения SLA. Можно измерить сквозную пропускную способность каналов, время задержки, уровень потери кадров, джиттер и частоту появления ошибочных битов для скоростей до 1 Гбит/с. Возможность установления порогов прошел/не прошел упрощает анализ результатов. • Установка проводных и беспроводных LAN – выполняйте свои проекты вовремя и с меньшим количеством проблем, используя тестирование в процессе работы, которое позволяет убедиться в правильности установки и настройки на каждом этапе проекта. Можно проверять кабельные соединения, проверять и изменять конфигурации коммутаторов и точек доступа, убедиться в возможности подключения к сети и получения доступа к основным сервисам. • Оценка параметров установленных LAN – На завершающем этапе проекта можно осуществить оценку параметров сети LAN для подтверждения качества выполненной работы. Совместное использование набора Тесты производительности сети Ethernet и Средства проверки производительности служб позволяет выполнять оценку параметров быстро и легко, а возможность установления порогов прошел/не прошел делает отчеты наглядными и понятными для всех. • Устранение неисправностей в сетях LAN и WLAN – Полный набор тестов для сетей LAN и WLAN позволяет техническим специалистам быстро анализировать, локализовать и устранять неисправности сети – или доказывать, что проблема не связана с работой сети. Анализатор EtherScope отличается простотой в использовании и портативностью, создан на базе компактной и надежной платформы с цветным сенсорным дисплеем, интуитивно понятным интерфейсом пользователя и встроенной справкой – это хороший помощник в Вашей работе. Возможность анализа проводных и беспроводных сетей Для установки и техобслуживания современных смешанных сетей по стандартам 802.3 и 802.11 необходимо устройство, способное анализировать обе системы – например, EtherScope Pro Network Assistant. Получения информации только об одной части сети уже недостаточно. Возможность анализа проводных и беспроводных сетей позволяет быстрее найти решения проблем благодаря полной информации о сети, полученной с обеих сторон от точки доступа. Полное тестирование производительности сети Ethernet Измерение и документирование сквозной производительности или реальной скорости канала Ethernet играет решающую роль во многих сценариях: при определении базовых показателей в случаях “замедленной работы” сети, в качестве одного из элементов оценки LAN для демонстрации, что смонтированная сеть LAN обеспечивает передачу данных с ожидаемой скоростью, а также в качестве средства для проверки соглашений об уровне услуг (SLA). Набор тестов Ethernet Performance обеспечивает не только основные тесты RFC2544 (пропускная способность, время задержки, потери, последовательность кадров (back-to-back)), но и дополнительные тесты, например, джиттер и частота появления ошибочных битов. Возможность создания пользовательских сценариев для автоматизации тестирования позволяет упрощать процесс и повышать эффективность, изменять настройки тестов при включении специализированных услуг, а также устанавливать пределы прошел / не прошел для упрощения анализа результатов. Использование двух анализаторов EtherScope позволяет тестировать канал в обоих направлениях; можно скомбинировать EtherScope с недорогим рефлектором LinkRunner Pro для тестирования кольцевым методом. Проверка сетевых сервисов и измерение их параметров Простого нажатия кнопки пуска и беглого взгляда на результаты проверки достаточно, чтобы убедиться, что основные сетевые сервисы работают и отвечают на запросы должным образом. Средство проверки производительности сервисов (Service Performance Tool) позволяет тестировать следующие типы серверов: DHCP, DNS, почтовые сервисы, файл NT, веб-серверы и WINS. Для каждого сервиса по отдельности можно устанавливать пользовательские пределы прошел/не прошел для упрощения и ускорения анализа результатов. Параметры теста можно сохранить в виде сценария и использовать для проверки сервисов при установке сетей LAN – для проверки сервисов во время установки и, совместно с тестами производительности сети Ethernet, в качестве одного из элементов оценки работоспособности сети LAN. Безопасность беспроводной сети и ужесточение политики безопасности Любая неавторизованная точка доступа представляет угрозу для безопасности сети. Периодические аудиты участков сети и применение встроенных функций EtherScope по автоматическому обнаружению устройств WLAN и сканированию безопасности позволяют обнаружить несанкционированные точки доступа и другие нарушения политики безопасности. Средства поиска местонахождения устройств WLAN и обнаружения устройств LAN позволяют отслеживать физическое местонахождение устройств Wi-Fi. Удалите несанкционированные точки доступа для обеспечения безопасности сети. |
| Быстрая помощь при установки и устранении неисправностей в сетях LAN и WLAN. |
| Анализ гигабитных сетей LAN |
|
|
| Анализ сетей 802.11 WLAN |
  |
|
 |
| Характеристики | |
| Питание | |
| Аккумулятор | Литий-ионный, 7,2 В пост. тока (номин.), 4,2 А-ч, сменный/перезаряжаемый |
| Время работы от аккумулятора | 4 ч в рабочем режиме, 10 ч в ждущем режиме |
| Внешний адаптер переменного тока/зарядное устройство | Вход перем. тока: От 90 до 264 В, от 48 до 62 Гц; 1,5 А Выход пост. тока: 15 В, 1,2 А (изолированный выход) |
| Автомобильное зарядное устройство | Устройство для зарядки от прикуривателя с напряжением 12 В со спиральным кабелем длиной 1,8 м и светодиодной индикацией питания |
| Порты | |
| Порты для связи и подключения аксессуаров | 1 USB, 1 PCMCIA/Cardbus (PC Card type II), 1 SFP слот, 1 Compact Flash (Card Type I/II), 1 последовательный порт DB-9, гнездо для наушников, микрофонное гнездо, защелка Kensington |
| Разъем для медного кабеля RJ-45/Copper | Разъем RJ-45 10/100/1000BASE-T Ethernet |
| Волоконно-оптический порт | Сменные модули SFP, соответствующие MSA |
| Поддерживаемые сменные модули SFP | 1000BASE- LX, SX, ZX, BX, 100BASEFX |
| Разъём для сменных модулей SFP | Дуплексное соединение, разъём LC |
| Условия эксплуатации | |
| Характеристики окружающей среды | От 0° до +50°C, до 95% относительной влажности |
| Температура зарядки аккумулятора | От 10° до +40°C, до 95% относительной влажности |
| Температура хранения | От -20° до +60°C |
| Ударопрочность и вибростойкость | Соответствует требованиям MIL-PRF-28800F для оборудования класса 3 |
| Измерение мощности/потерь в волоконно-оптическом кабеле | |
| Входная мощность, Выходная мощность передатчика, Температура, Напряжение, Ток смещения передачи |
Оперативный доступ к цифровому диагностическому мониторингу рабочих параметров SFP в соответствии с соглашениями SFP (MSA) и SFF-8472. |
| Медные кабели | |
| Типы кабелей | Кабели для сетей LAN на основе неэкранированной витой пары (100 и 120 Ом UTP), кабели для сетей LAN из витой пары, экранированные фольгой (100 и 120 Ом ScTP) |
| Измерение длины кабеля | От 1 до 305 м, точность зависит от выбранного типа кабеля |
| Разрешающая способность измерения длины | ± [5% от показания + 1 м], с обнаружением обрывов, коротких замыканий, с адаптером схемы соединения или при подключении с отражением > 20% |
| Уровень приема | 100 - 5000 mVp-p |
| Сигнал в канале передачи данных | 500 - 4000 mVp-p |
| Измерение подключённых кабелей |
Функция проверки кабеля предусматривает тестирование отдельных витых пар внутри кабеля, присутсвующих в большинстве Ethernet- портов оборудования поставщиков, например, в концентраторе, коммутаторе или сетевом адаптере. Все тесты кабеля, кроме схемы соединения WireView и идентификатора Office Locator, функционируют при наличии сигнала в канале передачи данных. |
| Совместимость со схемой соединения/office locator |
Обнаруживает любые комбинации неисправностей: короткие замыкания, обрывы и отсутствия проводов в разъемах. Совместим с адаптером схемы соединения WireView/Office locator от Fluke Networks. |
| Отказоустойчивость | Ethernet-соединение RJ-45 на анализаторе может выдерживать напряжение до 100 В. |
| Тесты производительности | |
| Совместимые удалённые устройства | EtherScope, MetroScope, LinkReflector, аппаратная петля |
| Тесты в соответствии с RFC -2544 | Пропускная способность, время задержки, потеря кадров, Back-to-Back |
| Дополнительные тесты производительности |
Джиттер, FrameBERT |
| Содержимое кадра | Все нули, все единицы, чередование единиц и нулей, псевдослучайная двоичная последовательность (PRBS), прирастание байта |
| Размер кадра | 64, 128, 256, 512, 1024, 1280, 1518, развертка RFC-2544, развертка Jumbo или определяемый пользователем размер, включая baby Jumbo кадры до 2024 |
| Порт приложения | Определяется пользователем |
| Скорость передачи (бит/с) | До 1000 М |
| Настройки 802.1Q | Идентификатор VLAN, приоритет |
| Настройки IP TOS | Параметр IP Precedence/TOS, DiffServe |
| Настройки теста пропускной способности | Длительность, максимальная скорость передачи данных, точность измерений, пределы соответствия/несоответствия |
| Настройки теста задержки | Длительность, скорость передачи данных, повторы, пределы соответствия/несоответствия |
| Настройки теста потери кадров | Длительность, скорость передачи данных, размер шага, пределы соответствия/несоответствия |
| Настройки теста Back to Back | Минимальная и максимальная длительность, скорость передачи данных, повторы, прошел/не прошел |
| Настройки теста джиттера | Длительность, скорость передачи данных, пределы прошел/не прошел |
| Настройки теста FrameBERT | Длительность, скорость передачи данных, пределы прошел/не прошел |
| Средство проверки времени отклика сервера | |
| Время отклика TCP-портов | Имя DNS, IP-адрес, название порта, номер порта, время отклика порта |
| Трассировка маршрута TCP | Количество переходов, название маршрутизатора, IP-адрес, среднее RTT и процентное отношение всех RTT |
| Средство проверки пропускной способности в сети (ITO) | |
| Совместимые удалённые устройства | EtherScope, MetroScope, LinkReflector, интегрированный сетевой анализатор OptiView v3, OneTouch Series II |
| Содержимое кадра | Все нули, все единицы, чередование единиц и нулей, псевдослучайная двоичная последовательность (PRBS) |
| Размер кадра | 64, 128, 256, 512, 1024, 1280, 1518, последовательный перебор всех размеров (развёртка) |
| Скорость передачи (бит/с) | от 12336 до 1000 млн. |
| Длительность | 1-64 800 (18 ч) |
| Результаты | Отправленные и полученные кадры, скорость передачи и доля потерь для восходящего и нисходящего потоков данных |
| Формат отображения результатов | В табличной, графической форме, а также в формате XML |
| Генератор трафика | |
| Тип трафика | Широковещательный, многоадресный и одноадресный, ошибки FCS |
| Тип кадра | Benign Ethernet, Benign LLC, NetBEUI, Benign IP, IP/ ICMP Echo, IP/UDP Echo, IP/UDP Discard, IP/UDP Chargen, IP/UDP NFS, IP/UDP NetBIOS |
| Размер кадра | 48, 64, 128, 256, 512, 1024, 1280, 1518, 2024, заданный пользователем |
| Скорость передачи | Загрузка (%): >0 – 100, кадров в секунду: 1 – 1488095 |
| Длительность | В секундах: от 1 до бесконечности, Кадры: от 1 до бесконечности |
| Технические характеристики LinkReflector | |
| Условия эксплуатации | От 10° до +40°C, до 95% относительной влажности |
| Подключение к сетям | 10BASE-T, 100BASE-TX, 1000BASE-T (IEEE 802.3) и PoE (IEEE 802.3af) |
| Режимы работы | Фильтр пакетов: нет, нешироковещательные, MAC, Fluke, MAC и Fluke |
| Настройка адреса | Вручную или DHCP |
| Размеры | 13,46 x 7,87 x 3,30 см |
| Вес | 311 грамм с установленными батареями |
| Режим LinkReflector для устранения неисправностей | |
| Тесты кабеля | Длина пар, обрывы, короткие замыкания, расщепления, перекрёстные и прямые кабели, кабельные идентификаторы |
| Генератор тона | Цифровой IntelliTone: [500 кГц]; аналоговый: [400 Гц, 1 кГц] |
| Ping | Автоматически использует команду ping по отношению к маршрутизатору и DNS-серверу по умолчанию, можно настроить на передачу пакетов ping до 10 дополнительным устройствам. |
| 802.1x | Обнаруживает и использует аутентификацию в сетях 802.1x. |
| Определение PoE | Обнаруживает и определяет тип PoE. |
| Проверка портов | Отображает марку, модель, адрес, слот и порт ближайшего устройства LLDP |
| Интерфейс пользователя (UI) | Дисплей: черно-белый, 2 x 1 дюйм, светодиодный ндикатор связи; управление: пять кнопок для выбора иконок и навигации меню; питание: кнопка вкл./выкл. |
| Порты | Разъемы для тестирования: порты RJ45 (2 шт.): порт тестирования сети, порт обратной схемы соединения; порт приложений: mini-USB, гнездо Kensington |
| Источник питания | 4 батареи типа АА или дополнительный комплект литий-ионных аккумуляторов с зарядным устройством с питанием от переменного тока |
| Общие характеристики | |
| Дисплей | Сенсорный ЖК-экран, 640 x 480 пикселей, цветная TFT-панель (активная матрица), сенсорная панель |
| Светодиодные индикаторы | 6 (включая индикатор питания) |
| Чехол | Прочный корпус для переноски с двумя съёмными карманами, ремень и регулируемый зажим для подвески |
| Размеры | 19,1 x 15,2 x 4,4 см |
| Вес, с элементами питания | 0,86 кг |
| Дополнительные принадлежности | ||
| 4110484 | Приемопередатчик SFP для оптоволокна | SFP-1000SX |
| 4110491 | Приемопередатчик SFP для оптоволокна | SFP-1000LX |
| 4110504 | Приемопередатчик SFP для оптоволокна | SFP-1000ZX |
| 2646768 | Набор для работы с оптоволокном | ES2-SX-OPT |
| 2454017 | Комплект EtherScope Accessory Kit | ES-ACCY-KIT |
| 2113989 | Внешнее зарядное устройство для батареи EtherScope | ES-BATT-CHG |
| 2063305 | Запасная батарея EtherScope | ES-BATTERY |
| 2453640 | Радио карта Fluke Networks 802.11/a/b/g PCMCIA WLAN | ES-WLAN-OPT |
| 2750176 | Комплект только для моделей EtherScope WLAN и Pro с активированной функцией WLAN | FNET-EXTANT-KIT |
| 4112313 | USB адаптер для сетей 10/100 Ethernet | USB-ETH ADAPTER |
| 2646818 | Набор для модернизации EtherScope | ES-ES2SX-EK1 |
| 2646829 | Набор для модернизации EtherScope | ES-ES2SXGLD-EK1 |
