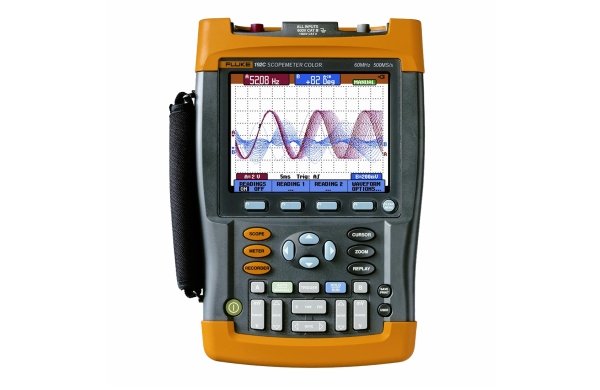

Портативные осциллографы Fluke ScopeMeter 199C (199C/S)

Полоса пропускания и частота выборки

Приборы Fluke ScopeMeter серий 190 и 190С это универсальные приборы, сочетающие функции цифрового осциллографа, мультиметра и электронного самописца.Каждый из двух каналов осциллографа имеет полосу пропускания до 200 МГц, при этом каждый канал оснащен отдельным АЦП, работающим с частотой выборки до 2.5 ГГц в масштабе реального времени.

Connect-and-View™

Пользователям ScopeMeter при изменении сигнала нет необходимости менять установки осциллографа, поскольку прибор определяет структуру сигнала и автоматически изменяет установки развертки для оптимального отображения сигнала.

Сохранение 100 последних экранов

В нормальном режиме работы ScopeMeter производит запись ста последних экранов в свою память (по каждому каналу). В каждый момент времени происходит запись нового экрана в память и удаление самого старого. Включив режим HOLD, пользователь может просмотреть «историю» сигнала экран за экраном или «проиграв» все сто экранов. При просмотре можно использовать курсорные измерения. Кроме того, использую специальные установки синхронизации, можно запоминать сто экранов не сплошного сигнала, а только содержащие интересующие события. В этом режиме экраны сохраняются с временными метками и в дальнейшем их можно переносить на ПК.


Функция Scope Record – запись сигналов с высоким разрешением

Функция Scope Record позволяет производить запись 27500 точек на каждом канале, что эквивалентно непрерывному мониторингу сигнала длительностью до 30 часов, при этом обеспечивается определение коротких выбросов длительностью до 50 нсек. После окончания записи можно использовать 100х кратное увеличение интересуемых деталей сигнала.

Синхронизация

Кроме используемого в большинстве измерений режима синхронизации Connect-and-View, ScopeMeter имеет дополнительные режимы синхронизации: по видео сигналу, с задержкой запуска, по ширине импульса. Значительно расширяет варианты подключения прибора к исследуемым цепям полностью изолированный вход внешней синхронизации.

Автоматические измерения

Чтобы анализ осциллограмм и сигналов, записанных в память прибора, не занимал много времени, ScopeMeter имеет функции автоматического измерения 26 различных параметров сигнала, курсорные измерения, электронную «лупу» и часы. Анализ может производиться непосредственно во время измерений или по возвращении в офис. ScopeMeter может сохранять 10 копий экранов и 2 записи сигналов.



Функция Trend Plot

«Плавающие» неисправности, причиной которых могут быть плохой контакт, коррозия, грязь, обрыв провода или влияние мощных электрических систем, очень трудно найти без специальных средств. В этих случаях удобно использовать функцию Trend Plot - электронный самописец. Trend Plot позволяет проводить мониторинг длительностью до 16-ти часов с выборкой пиковых и средних значений сигналов. В зависимости от типов датчиков подключенных к входам ScopeMeter можно записывать комбинации разных сигналов: температуры, тока, напряжения, частоты, фазы. Все события на графике маркируются временными метками.

Изолированные входы

Три независимых изолированных входа прибора значительно расширяют область его применения, а большое количество моделей пробников позволяет измерять напряжения от милливольт до десятков киловольт.

Мобильность прибора

Небольшие габариты и малый вес в сочетании с аккумуляторным питанием делают ScopeMeter по-настоящему удобным при работе вне лаборатории или офиса. Аккумуляторы обеспечивают непрерывную 4-х часовую работу ScopeMeter в автономном режиме, а зарядное устройство заряжает аккумулятор за четыре часа.


 Стоимость: 140 000 Рублей (с НДС)
