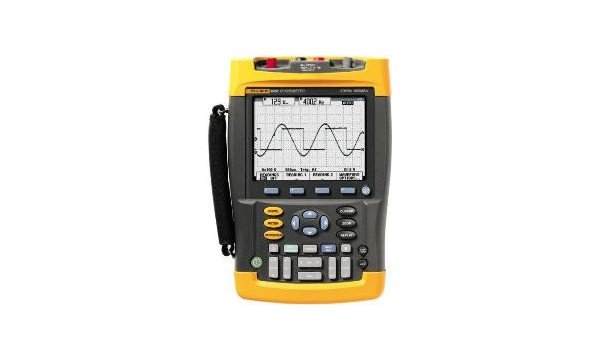

Осциллограф Fluke 192B: скорость, производительность, измерение мощности
Осциллограф Fluke 192B сочетает в себе функции цифрового осциллографа, мультиметра и электронного самописца. Для осциллографа Fluke 192B характерно наличие 2 каналов, каждый из которых имеет полосу пропускания до 60 МГц, оснащен отдельным АЦП, работающим с частотой выборки до 500 МГц в масштабе реального времени. Функция автоматической синхронизации Connect-and-View™ позволяет осциллографу Fluke 192 B определять структуру сигнала и автоматически изменять установки развертки для оптимального отображения сигнала. Одной из особенностей осциллографа Fluke 192 B является запись в нормальном режиме работы ста последних экранов в память (по каждому каналу). При просмотре можно использовать курсорные измерения. Осциллограф Fluke 192B обладает возможностью автоматического измерения 26 различных параметров сигнала. Также он имеет 3 независимых изолированных входа, что позволяет расширить область его применения. Небольшие габариты и малый вес в сочетании с аккумуляторным питанием делают осциллограф удобным при работе.
Осциллографы Fluke серии 190: богатый набор функций в компактном приборе Осциллографы (ScopeMeter) серии 190C и 190B имеют множество функций, котороые характерны только дорогостоящим осциллографам. Осциллограф Fluke 192 B имеет 2 изолированных канала с пропускной способностью 60 МГц/канал (5 нс /дел - 2 мин /дел.), встроенный мультиметр и регистратор, до 500 МГс /с на канал, память 1000/27,500 точек на канал с функцией ScopeRecord™-Roll. Они прочные, компактные и батарейным питанием.
Посмотрите, что происходит на самом деле С максимальной частотой дискретизации 500 MS / с на входе, можно увидеть, что происходит в действительности. Оба изолированных входа имеют свой собственный цифровой преобразователь, что позволяет Вам одновременно просматривать два сигнала и анализировать их с высоким разрешением и детализацией. Чтобы повторно просмотреть сигнал на экране осциллографа Fluke 192B, просто нажмите кнопку воспроизведения, чтобы увидеть его снова.
Комфортные условия работы. Повсюду Дисплей осциллографа Fluke 192B с высоким разрешением позволяет легче идентифицировать отдельные сигналы, особенно при отображении сигналов большой амплитуды или же нескольких непрерывных сигналов. Высокая контрастность дисплея позволяет комфортно работать при различных условиях освещения. Гарантированное время работы до 4-х часов от батареи.
Увеличенное время работы от аккумулятора Новые высокопроизводительные батареи, выполненные по литий-ионной технологии, позволяют Вам работать с осциллографом Fluke 192B до 7 часов без подзарядки. Быстрый доступ к батарейному отсеку позволяет в считаные секунды заменить аккумулятор, чтобы продолжить работу.
Мгновенное отображение динамического сигнала Режим «Digital Persistence (Цифровое послесвечение)» использует несколько уровней интенсивности и устанавливаемое пользователем время затухания - подобно тому, что Вы наблюдаете осциллограмму на экране осциллографа Fluke 192B в реальном времени. Высокая скорость обновления изображения позволяет отображать мгновенные изменения сигнала.
Программное обеспечение FlukeView для документирования, архивирования и анализа
Документирование - передача сигналов и данных измерений от осциллографа Fluke 192B к ПК. Печать, возможность импортировать данные в отчет.
Архивирование - создание библиотеки осциллограмм с вашими комментариями для удобства и сравнения.
Сравнение сигналов - храните данные измерения сигналов на ПК, или загрузите данные обратно в осциллограф Fluke 192B для сравнения сигнала и тестирования "Pass / Fail" ("Прошел/ Не прошел").
Характеристики Fluke 192B:
| Канал вертикального отклонения | |
| Полоса пропускания (-3 дБ) | 0…60 МГц |
| Ограничение полосы пропуск | 10 кГц, 20 МГц |
| Коэф. отклонения (Коткл.) | 5 мВ/дел…100 В/дел с погрешностью ± 1,5 % |
| Время нарастания | ≤ 5,8 нс |
| Входной импеданс | 1 (± 1 %) МОм / (15 ± 2) пФ |
| Макс. входное напряжение | 1000 В (с делителем); 300 В (прямое подключение) |
| Режимы работы | Канал 1 (2), инверсия 1 (2), 1 и 2, 1+2, 1-2, 1*2 |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 10 нс…5 с/дел |
| Погрешность установки Кразв. | ± (0,01 % + 0,04 х Кразв.) |
| Режимы работы | Основной, ZOOM, медленно (5 мс…120 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Канал 1, канал 2, внешний |
| Режимы запуска развертки | Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM), пред- (12 дел) и послезапуск (1200 дел), по импульсу (300 нс…10 с) |
| Фильтры синхронизации | Связь по перемен. или пост. току, фильтр шума |
| Сбор данных | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 500 МГц на канал |
| Макс. длина записи на канал | 27 К (Scope Record); 18 К (TrendPlot); 1,2 К (Scope) |
| Режимы сбора данных | Выборка, пик. детектор (> 50 нс), усреднение (2 / 4 / 8 / 64), накопление, послесвечение |
| Автоматические и курсорные измерения | |
| Автоматические измерения | U (I) переменное, постоянное, переменное со смещением, пик, ШИМ сигнал (19хС), дБ (дБ, дБм/50, 600 Ом), частота, время нарастания и спада, +/- коэф. заполнени, +/- ширина импульса, мощность (Вт, В*А, вар, cosφ), фаза, температура |
| Мультиметр | |
| Макс. пределы измерений | 1100 В, 10 МА (с датчиком), 30 МОм, 2500 °C (с датчиком) |
| Макс. разрешение | 0,1 мВ; 1 мкА; 0,1 Ом; 0,1 °С |
| Базовая погрешность | ± 0,5 % (постоянное напряжение) |
| Регистратор TREND PLOT | |
| Режимы работы | График мин/ макс с метками времени (текущее, от старта)Источник сигнала: Канал 1 (2), 1 и 2, канал 3 (мультиметр) |
| Длительность записи | 60 мин…22 суток (1 вход); 30 мин…11 суток (2 входа) |
| Регистратор SCOPE RECORD | |
| Режимы работы | Осциллограмма (5 мс…120 с/дел) с метками даты и времени |
| Режимы запуска | Непрерывно, однократно от канала 1 (2) / 1 и 2; внешний |
| Длительность записи | 60 с…48 часов |
| Общие данные | |
| Память | 10 ячеек (экран + профиль); 2 ячейки (регистратор) |
| ЖК дисплей | 8 х 12 дел (86 х 115 мм); подсветка |
| Напряжение питания | Внешнее через сетевой адаптер или NiMH (макс. 4 ч ) |
| Габаритные размеры | 169х256х64 мм |
| Масса | 2 кг (с аккумулятором) |
