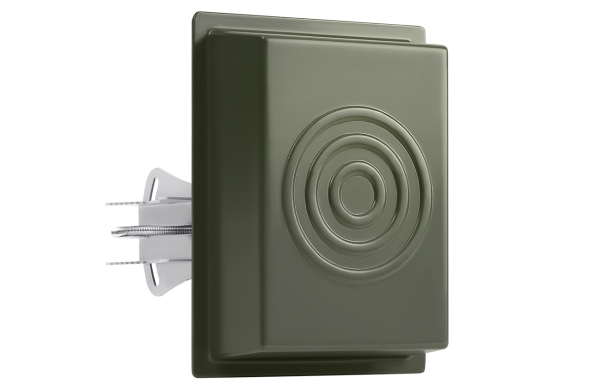

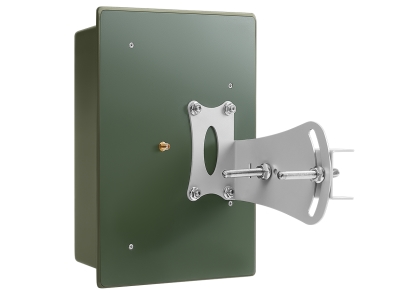

Планарная секторная антенна INWAVE PPDA-9519L

Артикул: 1-386216

  • Диапазон рабочих частот: 0.95–1.95 ГГц
  • Коэффициент усиления: 7–10 дБ
  • КСВН, не более: 2.0

Патч-антенна представляет собой полосковую узкополосную слабонаправленную антенну, изготовленную по технологии производства печатных плат. Антенна состоит из металлизированных элементов, расположенных на диэлектрической подложке. Печатные антенны нашли широкое применение в большинстве современных электронных систем: в сотовой и спутниковой связи, в носимой электронике, смарт-системах и других продуктах для массового рынка.

Технические характеристики

  • Диапазон рабочих частот 0.95–1.95 ГГц
  • Тип диаграммы направленности направленная
  • Тип поляризации линейная
  • Коэффициент усиления 7–10 дБ
  • Ширина основного лепестка диаграммы направленности (верт./гориз.) 57°–84°/36°–68°
  • КСВН, не более 2.0
  • Максимальная подводимая мощность 30 Вт
  • Тип соединителя SMA, розетка
  • Габаритные размеры без крепежа 287х72х10 мм
  • Масса без крепежа 200 г
