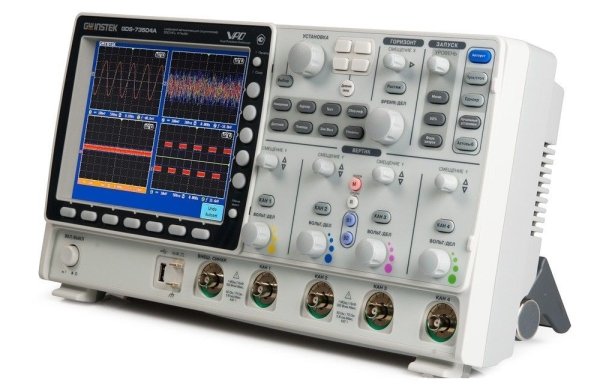

Особенности
• | Количество каналов: 2 и 4 (+ вход внеш. синхр EXT) |
• | Полосы пропускания: 150, 250, 350, 500 МГц |
• | Максимальная частота дискретизации: 2,5 73152, 73252), 4 ГГц (73502A, 73504A), 5 ГГц (73154, 73254, 73352, 73354ГГц (); эквивалентная 100 ГГц |
• | Объем памяти 25 К (на канал) |
• | Переключаемый входной импеданс: 50 Ом/ 75 Ом/ 1 МОм |
• | Инновационная технология VPO (virtual persistence oscilloscopes): визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 3000 осц./с) |
• | Автоматические измерения параметров (28 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики: сложение, вычитание, умножение, деление |
• | Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб) |
• | Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный, шума) |
• | Режимы растяжки окна, самописец и X-Y |
• | Синхронизация по длительности импульса и ТВ |
• | Режимы сбора данных: выборка, пиковый детектор (>2 нс), усреднение (2 /…/ 256), высокое разрешение (Hi Res) |
• | Память: 24 осциллограмм, 20 профилей настроек |
• | Уникальная технология разделения экрана на 2/4 независимых окна (Split Window) для наблюдения осциллограмм, предпросмотр осциллограмм в файловой системе |
• | Вывод данных на печать (поддержка PictBrige) |
• | Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, LAN, опция - GPIB |
• | Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью |
• | Выход для подключения внешнего монитора (SVGA) |
• | Опция: синхронизация и декодирование сигналов шин I2C, SPI (для 73154,73254, 73354, 73504A), UART |
• | Русифицированное меню |
Технические данные
ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
Число каналов | 2/4 |
Полоса пропускания (-3 дБ) |
0…500 МГц | |
Ограничение полосы | до 20 МГц/100 МГц/ 200 МГц/350 МГц в зависимости от модели | |
Коэф. отклонения (Коткл.) | 2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом 2 мВ/дел…5 В/дел (шаг 1-2-5) при 1 МОм |
|
Погрешность установки Коткл. | ± 3 % | |
Связь по входу | Открытый, закрытый, земля | |
Время нарастания | ≤ 700 пс | |
Входной импеданс | 50 Ом, 75 Ом/ 1 МОм (± 2 %) / 16 пФ | |
Макс. входное напряжение | 5 В скз при 50/75 Ом/ 300 В (DC+AС пик, до 1 кГц) при 1МОм | |
Математика | +, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб | |
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
Погрешность установки Кразв. |
± 0,02 % | |
Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y | |
СИНХРОНИЗАЦИЯ | Источники синхросигнала | Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext) |
Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART |
|
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
Чувствительность синхронизации |
0…50 МГц: 1 деление или 1 мВ; 50…150 МГц: 1,5 деление или 15 мВ; 150…350 МГц: 2 деления или 20 мВ; 350…500 МГц: 2,5 деления или 25 мВ |
|
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали | 8 бит |
Максимальная частота дискретизации |
4 ГГц/ 4 ГГц | |
Эквив. частота дискретиз. | 100 ГГц (для периодического сигнала) | |
Длина записи | 25 К (на канал) | |
Пиковый детектор | 2 нс | |
Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256), накопление (100мс…10с, беск.) |
|
КУРСОРНЫЕ ИЗМЕРЕНИЯ |
Функции | ΔU; ΔT; 1/ΔT |
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
Функции по вертикали | Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.; выбросы на вершине и в паузе (4 параметра) |
Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза | |
Измерение t задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
Интерфейс | USB, RS-232, LAN, GPIB (опция), SVGA out |
Автоустановка | В/дел, с/дел, параметры синхросигнала | |
Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 3000 раз в сек. |
|
Разделение экрана (Split Window) |
Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов |
|
Режим X-Y | Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз < 3о до 100 кГц | |
Внутренняя память | 24 осциллограммы, 20 профилей настроек (запись/ считывание) | |
Встроенный flash диск | 64 мБ | |
Линейный выход | 3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля | |
ИЗМЕРЕНИЕ МОЩНОСТИ И ПКЭ (ОПЦИЯ DS3-PWR) |
Измерение | Uскз, U пик факт (Vcf), частота, Iскз, I пик факт (Icf), мощность (активная, реактивная, полная), коэф. мощности (PF), угол сдвига фаз (U/I) |
Гармоники | Частота, Амплитуда, Ампл. скз, фаза, КГ (THD-F, КНИ (THD-R), скз/RMS | |
Пульсации | Ток, напряжение (U/ I) | |
Пусковой ток (In-rush) | Первый пик, второй пик. | |
АНАЛИЗ СИГНАЛОВ ШИН I2C, SPI, UART (ОПЦИЯ DS3-SBD) |
SPI | Синхр. и декод. по шине (SS/ MOSI/ MISO или MOSI/ MISO) |
I2C | Синхр.. по шине (параметры): старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные | |
UART | Синхронизация по шине (параметры): Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity |
|
ОБЩИЕ ДАННЫЕ | ЖК-дисплей | Цветной (TFT), диагональ 20см, 8 х 10 дел (разрешение 800 х 600) |
Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) | |
Потребл. мощность | 96 Вт | |
Габаритные размеры | 400 х 200 х 130 мм | |
Масса | 4 кг | |
Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1) | |
Опции | ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток), ПО анализа сигналов шин I2C, SPI, UART (синхр./декод.), интерфейс GPIB GUG-001 (кабель конвертер USB-GPIB) |
