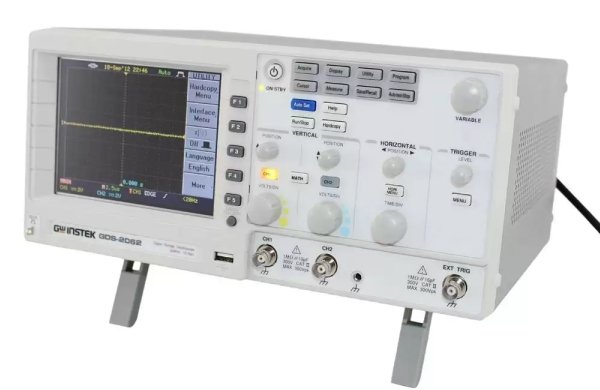

Особенности
| • | Полоса пропускания 60, 100 и 200 МГц |
| • | Количество каналов 2 и 4 |
| • | Макс. частота дискретизации: 1 ГГц, эквив. 25 ГГц |
| • | Объем памяти 25 Кбайт на канал (при объединении каналов) |
| • | Выбор длины записи в память |
| • | Автоматические (27 видов) и курсорные измерения |
| • | Режимы растяжки, самописца и XY |
| • | Синхронизация по длительности импульса и ТВ |
| • | Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), накопление |
| • | Память: 20 осциллограмм, 20 профилей |
| • | Батарейное питание (опция) |
| • | Интерфейсы: RS-232, USB (3), доп. контроля, опция GPIB |
| • | Цветной TFT-дисплей с регулируемой яркостью |
Технические данные
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Число каналов | 2 / 4 |
| Полоса пропускания (-3 дБ) | 0…100 МГц Ограничение полосы пропускания до 20 МГц |
|
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | ≤ 3,5 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик, до 1 кГц) | |
| Режимы работы | Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 | |
| Математика | +, - ;БПФ | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел |
| Погрешность установки Кразв. | ± 0,01 % | |
| Режимы работы | Основной, задержанный, ZOOM окна, самописец, X-Y | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Канал 1, канал 2, сеть, внешний (для 2-хканальных моделей) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, по длительности импульса (20 нс…10 с), только для двухканальных моделей: по времени (100 нс…1,3 мс), по событию (2…65000), по уровню (ТТЛ, ЭСЛ, ± 12 В) | |
| Фильтры синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации | 0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100/200 МГц: 1 деление или 10 мВ |
|
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 8 бит |
| Частота дискретизации | До 1 ГГц (в режиме объединения каналов) | |
| Эквив. частота дискретизации | До 25 ГГц на канал, автовыбор | |
| Длина записи | До 25 Кбайт на канал (в режиме объединения каналов) | |
| Пиковый детектор | 10 нс | |
| Режимы работы | Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256); накопление; выбор длины записи (0,5 К /…/ 25 К) | |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | Функции | ΔU; ΔT; |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | Функции по вертикали | U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин. |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. Заполнения | |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | Интерфейс | USB (3 шт); RS-232C; модуль доп. контроля ; GPIB (опция) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 20 осциллограмм; 20 профилей | |
| Функции | Сравнение формы сигнала с шаблоном; автовоспроизведение профилей с авто- или курсорными измерениями | |
| ОБЩИЕ ДАННЫЕ | ЖК-дисплей | Цветной, TFT, 5,6 дюймов, 8 × 12 дел (разрешение 320 х 240) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) 11,1 В (Li-Ion), 6600 мАч (опционально) |
|
| Габаритные размеры | 254 х 142 х 310 мм | |
| Масса | 4,3 кг | |
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2/4) |
