Описание

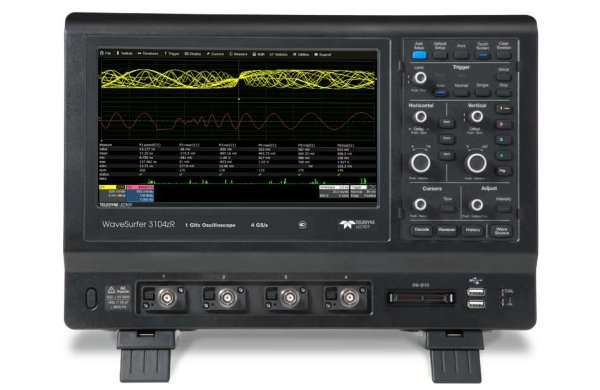

Осциллографы серии WaveSurfer 3000zR – это лёгкое решение для широкого круга измерительных задач.
Осциллографы WaveSurfer 3000zR оснащены лучшим пользовательским интерфейсом MAUI, имеют высокую скорость обновления экрана – до 130000 осциллограмм в секунду.
Фирменный режим WaveScan (поиск по 20 условиям), приложение LabNotebook – самый удобный способ документировать работу.
Предустановленная опция функционального генератора WS3K-FG обеспечит формирование сигналов в диапазоне до 25 МГц (синус) с разрешением 1 мкГц, дискретизация 125 МГц, ЦАП 14 бит, выходной уровень 3 В (1 МОм), 1,5 В на 50 Ом.
Доступны следующие формы сигналов: синус, прямоугольник, импульс, пила, шум, DC.
Программная опция WS3K-EMB - пакет для синхронизации и декодирования протоколов I2C, SPI, UART-RS-232.
Программная опция WS3K-AUTO - пакет для синхронизации и декодирования протоколов CAN и LIN.
Технические характеристики
| Тип осциллографа | Цифровой |
| Число каналов | 4 |
| Полоса пропускания | 200 МГц |
| Максимальная частота дискретизации | 4 ГГц |
| Максимальный объем памяти | 20 МБ |
| АЦП (бит) | 8 |
| Сопротивление входа | 50 Ом, 1 МОм |
| Логические каналы | 16 (опция) |
| Особенности | Предустановлены опции функционального генератора, декодирования и синхронизации сигналов шин I2C, SPI, UART-RS-232, CAN и LIN. Режим WaveScan - поиск аномалий в длинной записи по 20 условиям. Высокая скорость обновления экрана (до 130.000 осц./с). Усовершенствованный интерфейс пользователя (MAUI). Авто- и курсорные измерения, расширенные функции математического анализа. Опции - логический анализатор. Возможность сохранения данных в форматах MathCad, MatLab, Excel, ASCII. Приложение LabNotebook для создания отчетов и документирования результатов. |
| Интерфейс | USB, LAN, опция - GPIB |
| Дисплей | TFT емкостной сенсорный, диагональ 25,6 см, разрешение 1024х600 |
| Масса (кг) | 4,8 |
Комплект поставки
| Осциллограф цифровой WaveSurfer 3024z | 1 шт. |
| Пробник-делитель(в комплекте) (1:10) | 4 шт |
| Крышка передней панели | 1 шт. |
| Краткая инструкция по эксплуатации | 1 шт. |
| Сертификат калибровки | 1 шт. |
| Адаптер к микро SD карте | 1 шт. |
| Сетевой шнур | 1 шт. |
| Опция WS3K-AUTO | 1 шт. |
| Опция WS3K-EMB | 1 шт. |
| Опция WS3K-FG | 1 шт. |
