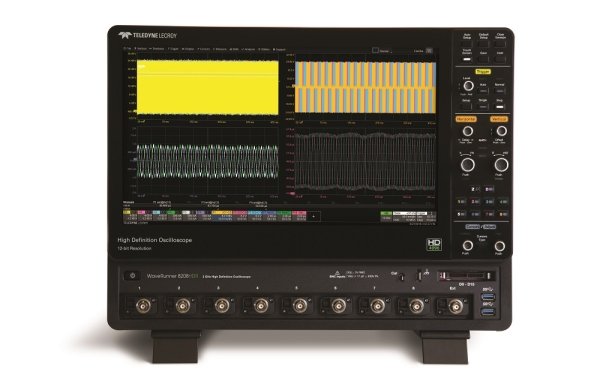

WAVERUNNER 8208HDR+WR8KHD-JITKIT+WR8KHD-EMB TDME осциллограф — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.
WAVERUNNER 8208HDR+WR8KHD-JITKIT+WR8KHD-EMB TDME осциллограф выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. TELEDYNE LeCroy — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.
Особенности
8-канальные осциллографы высокого разрешение серии WaveRunner 8208HDR с бесплатными пакетами программ для анализа джиттера WR8KHD-JITKIT и опции синхронизации, декодирования, измерений и построения глазковых диаграмм для протоколов I2C, SPI, UART-RS232 - WR8KHD-EMB TDME
Преимущества осциллографов WaveRunner 8000HDR
• Технология HD4096 обеспечивает 12-битное разрешение во всей полосе частот и во всех режимах
• Опционально доступна самая длинная память сбора до 5 Гвыб.
• Реальная многоканальная система:
- 8 аналоговых каналов,
- 16 цифровых каналов (версия –MS),
- 16 аналоговых каналов с технологией OscilloSYNC™
• Анализ 3-фазных систем
• Мощный набор инструментов для анализа и отладки: синхронизация и декодирование большого числа протоколов, анализ джиттера и шума, анализ спектра, анализ на ЭМС, тестирование на соответствие отраслевым стандартам, целостный анализ электропитания.
Технические характеристики
| Тип осциллографа | Цифровой |
| Число каналов | 8 |
| Полоса пропускания | 2 ГГц |
| Максимальная частота дискретизации | 10 ГГц |
| Максимальный объем памяти | 200 МБ (опционально до 5 ГБ) |
| АЦП (бит) | 12 |
| Сопротивление входа | 50 Ом, 1 МОм |
| Логические каналы | 16 (опция) |
| Особенности | Предустановлены опции анализа джиттера - WR8KHD-JITKIT и синхронизации, декодирования, измерений и построения глазковых диаграмм WR8KHD-EMB TDME. Объединение 2-х однотипных моделей, для создания 16 канального осциллографа. Режимы WaveScan, TriggerScan, History, сегментированная развертка. Измерения и математика - расширенный набор, сегментированная память. Возможность интеграции с пакетами MathCad, MatLab, Excel. Приложение LabNotebook – для создания отчетов и документирования результатов работы. Подключение внешнего монитора. Поддержка программных опций по синхронизации и декодированию протоколов (SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553 и пр.), анализу мощности (PWR), цифровые фильтры (DFP2), анализатор спектра (SPECTRUM), измерение ЭМС импульсов (EMC). |
| Интерфейс | USB, LAN, Опция - GPIB |
| Дисплей | TFT, емкостный сенсорный, диагональ 39,62 см, разрешение 1900×1080 точек (Full HD) |
| Масса (кг) | 11,1 |
