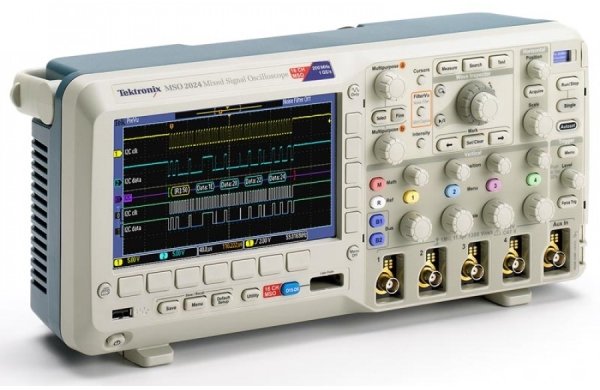

Осциллограф Tektronix MSO2024B |
 |
 |
| Обнаружение — Скорость захвата сигнала на уровне 5 000 осциллограмм в секунду максимально повышает вероятность обнаружения кратковременных глитчей и других редко происходящих событий. |
Захват — Запуск по определённому пакету данных, передаваемому по шине RS-232. Полный набор функций запуска, включая запуск по содержимому пакета последовательных данных, гарантирует быстрый захват представляющего интерес события. |
 |
 |
| Поиск — Декодирование данных шины I2C с отображением результатов поиска адреса 50. Панель управления Wave Inspector обеспечивает непревзойденную эффективность при навигации и просмотре данных. |
Анализ — Быстрое преобразование Фурье импульсных сигналов. Всеобъемлющий набор встроенных средств анализа ускоряет проверку характеристик разрабатываемого устройства. |
|
Принадлежности, входящие в комплект поставки • Один пассивный пробник на каждый аналоговый канал (PP0200 200 МГц зонд для 100 и 200 моделей МГц, 100 МГц TPP0100 зонд на 70 МГц моделей) • Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD • OpenChoice ® Desktop Software • Системы качества ISO9001 регистрации • Шнур питания • Один P6316 16-канальный зонд логики и набор аксессуаров • Сумки и аксессуары |
||||||||||||||||||||||||||||||
| Сравнительные характеристики | ||||||
| MSO2002B | MSO2004B | MSO2012B | MSO2014B | MSO2022B | MSO2024B | |
| Число каналов | 2 | 4 | 2 | 4 | 2 | 4 |
| Полоса пропускания | 70 MГц | 70 MГц | 100 MГц | 100 MГц | 200 MГц | 200 MГц |
| Расчетное время нарастания фронта | 5 нс | 5 нс | 3.5 нс | 3.5 нс | 2.1 нс | 2.1 нс |
| Аппаратное ограничение полосы пропускания | 20 МГц | |||||
| Режим входа | AC, DC, GND | |||||
| Входное сопротивление | 1 MΩ ±2%, 11.5 пФ ±2 пФ | |||||
| Диапазон чувствительности | 2 мВ/дел to 5 В/дел | |||||
| Вертикальное разрешение | 8 бит | |||||
| Макс. входное напряжение | 300 В (ср.кв) с выбросами < 450 В | |||||
| Погрешность усиления постоянного напряжения (с установленным смещением 0 В) |
±3% для чувствительности 10 мВ/дел to 5 В/дел ±4% для чувствительности 2 мВ/дел to 5 В/дел |
|||||
| Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) |
≥100:1 на частоте ≤70 МГц | ≥100:1 на частоте ≤100 МГц | ≥100:1 на частоте ≤2000 МГц | |||
| Размеры | 180 x 377 x 134 мм | |||||
| Вес | 3.6 кг | |||||
| Система вертикального отклонения – цифровые каналы | |
| Число каналов | 16 цифровых (от D15 до D0) |
| Пороги | общая настройка для группы из 8 каналов |
| Выбор порога | ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, настраиваемый пользователем |
| Диапазон пороговых значений при настройке пользователем |
±20 В |
| Максимальное входное напряжение | ±40 В |
| Погрешность установки пороговых значений | ±(100 мВ + 3 % от установленного значения) |
| Максимальный динамический диапазон входного сигнала | 80 В (ампл.) (зависит от установленного порога) |
| Минимальный размах напряжения | 500 мВ (ампл.) |
| Входное сопротивление | 101 кОм |
| Входная емкость пробника | 8 пФ |
| Вертикальное разрешение | 1 бит |
| Система горизонтальной развертки – аналоговые каналы | ||||||
| MSO2002B | MSO2004B | MSO2012B | MSO2014B | MSO2022B | MSO2024B | |
| Максимальная частота дискретизации (все каналы) | 1 Гвыб./с | |||||
| Максимальная длина записи (все каналы) | 1 М точек | |||||
| Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) |
1 мс | |||||
| Диапазон скорости развертки | от 4 нс до 100 с | от 2 нс до 100 с | ||||
| Диапазон задержки развертки | от –10 дел до 5000 с | |||||
| Диапазон сдвига между каналами | ±100 нс | |||||
| Система горизонтальной развертки – цифровые каналы | |
| Максимальная частота дискретизации (при использовании любого из каналов D7-D0) |
1 Гвыб./с (с разрешением 1 нс) |
| Максимальная частота дискретизации (при использовании любого из каналов D15-D8) |
500 Мвыб./с (разрешение 2 нс) |
| Максимальная длина записи (все каналы) | 1 М точек |
| Минимальная длительность импульса | 5 нс |
| Сдвиг каналов | 2 нс (тип.) |
| Режимы регистрации данных | |
| Выборка | Захват дискретизированного сигнала |
| Пик-детектор | Захват глитчей длительностью от 3,5 нс при любой скорости развертки |
| Усреднение | Усреднение по заданному количеству осциллограмм (от 2 до 512) |
| Прокрутка | Прокрутка осциллограмм справа налево со скоростью развертки меньше или равной 40 мс/дел. |
| Дополнительные принадлежности | |
| Несимметричный активный пробник, 1,5 ГГц TekVPI™ Необходим внешний адаптер питания TekVPI |
TAP1500 |
| Дифференциальный пробник,500 МГц TekVPI™ 42 В Необходим внешний адаптер питания TekVPI Пробники терминированы сопротивлением 50 Ом, но осциллограф автоматически пересчитывает эту нагрузку на 1 МОм |
TDP0500 |
| Токовый пробник | TCP0020 |
| Датчик переменного/постоянного тока TekVPI™ 30 A, 120 МГц. Необходим внешний адаптер питания TekVPI | TCP0030 |
| Датчик переменного/постоянного тока TekVPI™ 150 A, 20 МГц. Необходим внешний адаптер питания TekVPI | TCP0150 |
| Токовый пробник | TCP2020 |
| Усилители для системы измерения тока Необходим проходной терминатор 50 Ом между входом осциллографа и кабелем BNC |
TCPA300/400 |
| Датчик тока для TCPA300, 50 A,от 0 до 50 МГц | TCP305 |
| Датчик тока для TCPA400, 500 A,от 0 до 2 МГц | TCP404XL |
| Высоковольтный пассивный пробник | P5100A |
| Щуп дифференциальный | TMDP0200 |
| Щуп дифференциальный | THDP0200 |
| Щуп дифференциальный | THDP0100 |
| Дифференциальный усилитель с большим коэффициентом усиления, 100x, 10x,1x, 0,1x Необходим внешний адаптер питания TekVPI; Необходим адаптер TPA-BNC |
ADA400A |
| Дополнительный порт Ethernet (10/100Base-T) и выход видеосигнала. | DPO2CONN |
| Переходник с TekVPI на TekProbe BNC. Необходим внешний адаптер питания TekVPI | TPA-BNC |
| Импульсный генератор TekVPI. Необходим внешний адаптер питания TekVPI | TEK-DPG |
| Калибровочное крепежное приспособление | 067-1686-xx |
| Набор проводов для цифрового пробника (каналов) | 119-7465-xx |
| Переходник с GPIB на USB | TEK-USB-488 |
| Мягкая сумка для переноски и защитная крышка передней панели | ACD2000 |
| Защитная крышка передней панели | 200-5045-xx |
| Чемодан для переноски | HCTEK4321 |
| Комплект для монтажа в стойку Без выдвижных полозьев |
RMD2000 |
