Осциллограф Tektronix DPO7054

Артикул: 1-9492

• Число каналов: 2
• Полоса пропускания: 25 MГц
• Дисплей: Цветной с разрешением  QVGA
• Аппаратное ограничение полосы пропускания: 20 МГц
• Входное сопротивление: 1 МОм параллельно с емкостью 20 пФ
• Диапазон чувствительности по верткали: 2 мВ/дел -5 В/дел с калиброванной точной настройкой, для всех моделей
• Вертикальное разрешение: 8 бит
• Макс. входное напряжение: 300 Вср.кв (KAT ll)
• 15 видов автоматических измерений
• Порт USB 2.0 на передней панели для быстрого и простого сохранения данных
• Порт USB 2.0 на задней панели для управления осциллографом с компьютера
• Размеры: 326,3 x 158 x 124,2 мм
• Вес: 2.2 кг

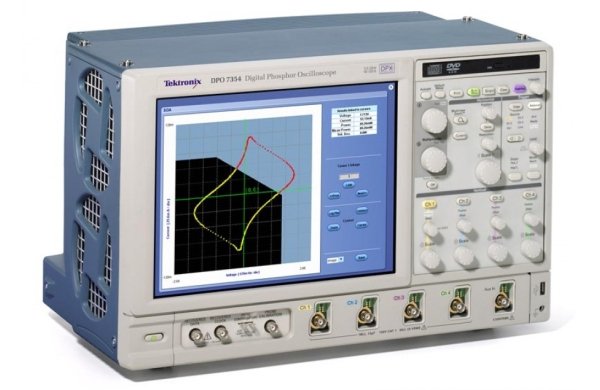

Осциллограф Tektronix DPO7054


Осциллографы серии DPO7000 представляют собой новое поколение осциллографов реального времени с цифровым люминофором и являются лучшим средством выявления дефектов сигнала, с которыми приходится сталкиваться разработчикам в ходе проверки, отладки и тестирования сложных электронных устройств.
  Приборы этого семейства отличаются исключительными возможностями захвата и анализа сигнала, простотой в обращении и являются непревзойденным инструментом, позволяющим ускорить решение повседневных задач. Самый большой в своем классе экран и интуитивно понятный интерфейс пользователя предоставляют простой доступ к большому объему информации.

Непревзойденные возможности захвата

Точность воспроизведения сигналов осцилографами Tektronix дает уверенность в результатах измерения
• Высокая частота дискретизации во всех режимах и на всех каналах позволяет захватывать мельчайшие подробности сигнала (переходные процессы, искажения, крутые фронты).
• Частота дискретизации 40 Гвыб./с в одном канале у моделей с полосой пропускания 2,5 ГГц и 3,5 ГГц.
• Опция 2SR удваивает максимальную частоту дискретизации реального времени для моделей с полосой пропускания 500 МГц и 1 ГГц.
• Широкая полоса пропускания до 3,5 ГГц, согласованная для 2, 3 или 4 каналов и поддерживаемая улучшенным цифровым сигнальным процессором компании Tektronix. Выбираемый пользователем цифровой фильтр в каждом канале обеспечивает амплитудную и фазовую коррекцию и расширяет диапазон до 3,5 ГГц, позволяя улучшить точность отображения сигнала в сложных измерениях. Кроме того, цифровой фильтр каждого канала можно отключить, что позволяет воспользоваться преимуществами истинной аналоговой полосы 2,5 ГГц для приложений, требующих максимальной скорости захвата необработанных данных.
• В стандартную конфигурацию осциллографов серии DPO7000 входят выбираемые пользователем ограничительные фильтры. Эти фильтры позволяют сохранить крутизну среза, равномерность АЧХ и линейность фазы в новом частотном диапазоне, снижая влияние внеполосного шума. Теперь разработчики могут приобрести осциллограф с максимальной нужной им полосой и затем легко оптимизировать его для низкочастотных измерений.
• Очень малый уровень собственного джиттера и высокая точность развертки по вертикали позволяют выполнять прецизионные измерения.
• Самое большое в классе время захвата обеспечивает высокое разрешение и позволяет записывать длительные последовательности.
• Длинная память до 10 миллионов точек на канал в стандартной конфигурации.
• Опция расширения памяти до 400 миллионов точек в 2,5 ГГц и 3,5 ГГц моделях.
• Опция расширения памяти до 200 миллионов точек в 500 МГц и 2,5 ГГц моделях.
• Функция MultiView Zoom™ позволяет легко сравнивать и анализировать отдельные сегменты захваченных сигналов. Имеется возможность автоматической прокрутки записанных больших объемов с визуальным контролем или выделением различий на основе указанного математического выражения.
• Пробники с максимально высокими характеристиками позволяют регистрировать дифференциальные и несимметричные сигналы, а также выполнять измерение тока, поскольку точная проверка разрабатываемых схем зависит от возможности широкополосного доступа к критическим сигналам и захвата сигнала с максимальной достоверностью.



Варианты выбора полосы пропускания

Одновременное увеличение четырех интересующих областей для их сравнения

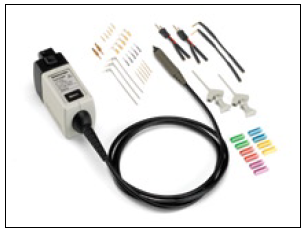

Активные пробники Tektronix обеспечивают высокую скорость захвата сигнала и точность измерений

 Возможности и преимущества

• Модель с полосой пропускания 3,5 ГГц дляработы с цифровыми сигналами и последовательными шинами
• Модели общего назначения с полосой пропускания 2,5 ГГц, 1 ГГц и 500 МГц
• Частота дискретизации в режиме реального времени до 40 Гвыб./с на одном канале и до 10 Гвыб./с на всех четырех каналах
• Возможность записи до 400 мегавыборок с функцией MultiView Zoom™, обеспечивающей быструю навигацию
• Максимальная скорость захвата сигнала >250000 раз в секунду
• Выбираемые пользователем ограничительные фильтры повышают точность низкочастотных измерений
• Настраиваемый пользовательский интерфейс MyScopeR и контекстные меню, вызываемые правой кнопкой мыши, существенно повышают эффективность работы
• Поиск событий и маркеры облегчают понимание взаимосвязи событий
• Система запуска PinpointR обеспечивает максимальную гибкость при настройке и позволяет комбинировать более 1400 параметров, что дает возможность справиться практически с любой ситуацией
• Небольшой размер и малый вес
• Самый большой в своем классе 12,1-дюймовый сенсорный экран XGA
• Тестирование коммуникационных сигналов по маске
• Восстановление тактовой частоты из сигналов последовательных шин
• Запуск по 64-битному протоколу NRZ для выделения эффектов, зависящих от комбинации данных со скоростью до 1,25 Гбит/с
• Запуск по тестовым последовательностям протокола NRZ
• Запуск по низкоскоростным последовательным протоколам (I2C,SPI, RS-232, CAN)
• Специализированные программные решения предлагают встроенные возможности анализа Ethernet, тестирования совместимости USB 2.0, измерения джиттера, построения глазковой диаграммы, измерения мощности, анализа шины памяти DDR и проектирования сетей CAN и LIN
• Программное обеспечение OpenChoiceR, работающее под управлением Microsoft Windows XP, обеспечивает подключение к сети и функции расширенного анализа

Применение
• Анализ целостности сигналов, джиттера и временных характеристик
• Проверка, отладка и измерение параметров сложных схем
• Отладка и тестирование на совместимость с существующими стандартами телекоммуникационных последовательных потоков данных
• Проектирование схем с низкоскоростными последовательными шинами (I2C, SPI, CAN, LIN, RS-232
• Исследование переходных процессов
• Измерение и анализ мощности
• Анализ спектра

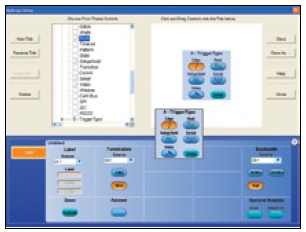

Для создания окна управления MyScope просто
перетащите мышью нужные пункты меню

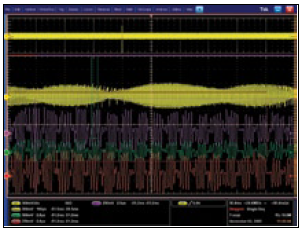

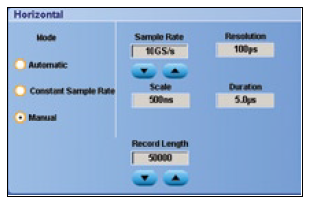

Три режима горизонтальной развертки

Непревзойденная универсальность

Гибкий контроль параметров захватаи отображения позволяет в полной мере воспользоваться возможностями осциллографа.
Вы можете воспользоваться тремя режимами горизонтальной развертки. Если вы просто исследуете живой сигнал, воспользуйтесь Автоматическим или интерактивным режимом, выбираемым по умолчанию. Этот режим обеспечивает максимальную скорость обновления изображения. Если вам нужно выполнить точные измерения с максимальной частотой дискретизации, выбирайте режим Постоянной частоты дискретизации. Он обеспечит наилучшее разрешение в реальном времени. Последний режим называется Ручным, поскольку обеспечивает непосредственное и независимое управление частотой дискретизации и длительностью записи.

Функция MyScope® позволяет создавать пользовательский интерфейс с теми органами управления, функциями и возможностями, которые вам нужны.
Вы можете за считанные минуты создать собственную «панель инструментов» с помощью простого визуального процесса перетаскивания мышью. Созданный интерфейс так же легко вызывается с помощью специальной кнопки MyScope из меню на панели кнопок/меню осциллографа. Можносоздать практически неограниченное число интерфейсов, что позволяет каждому, во-первых, работать со своим набором наиболее часто используемых функций. Во-вторых, быстрее втянуться в работу после перерыва в пользовании осциллографом. В-третьих, повышает эффективность работы опытных пользователей. Все нужные функции располагаются в одном окне, избавляя вас от необходимости открывать одно меню за другим для повторного выполнения операций.

Программное обеспечение OpenChoice® позволяет скомпоновать контрольно-измерительную систему из знакомых средств анализа.
Функции анализа и сетевые возможности ПО OpenChoice придают дополнительную гибкость осциллографам Tektronix, работающим под управлением Windows XP: встроенная быстрая шина позволяет передавать захваченные данные в программу анализа с гораздо большей скоростью, чем это обеспечивает обычная передача по шине GPIB. Для использования и улучшения приложений Windows для анализа данных и документирования в комплект поставки входят реализованные компанией Tektronix стандартные протоколы, такие как TekVISA™ и ActiveX. Также в комплект поставки входят драйверы IVI-COM, которые облегчают управление осциллографом по шине GPIB, по последовательному и сетевому интерфейсу из приложений, работающих на самом осциллографе или на
внешнем ПК. Комплект для разработчика ПО (SDK) помогает создавать специальные программы для автоматизации многоэтапных процессов регистрации и анализа сигналов с помощью Visual BASIC, C, C++, MATLAB, LabVIEW, LabWindows/CVI и других широко распространенных сред разработки приложений (ADE). Поддерживается также интеграция осциллографа с внешними компьютерами и серверами, использующими отличные от Windows операционные системы. Кроме того, архитектура ПО OpenChoice предлагает хорошо продуманную инфраструктуру, позволяющую повысить скорость и гибкость операций. Для упрощения анализа и документирования на рабочем столе Windows или на внешнем ПК используются средства передачи данных, такие как панели инструментов Excel
или Word.

Быстрая отладка сложных электрических схем

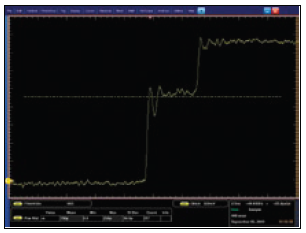

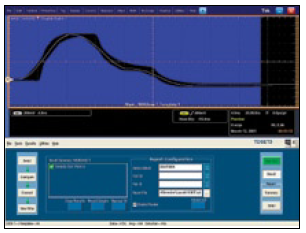

Режим захвата FastAcq ускоряет отладку, четко показывая недостатки
Режим FastAcq, основанный на специальной технологии захвата DPX® компании Tektronix, позволяет захватывать сигналы со скоростью более 250000 раз в секунду по всем четырем каналам одновременно, существенно повышая вероятность обнаружения редко возникающих аномалий сигнала. Простой поворот регулятора яркости позволит вам увидеть то, «что скрыто от других», поскольку частота появления события кодируется цветом. Некоторые производители осциллографов указывают в технических характеристиках высокие скорости захвата для коротких интервалов времени, но только осциллографы серии DPO7000, использующие технологию DPX, могут поддерживать такие скорости захвата постоянно, позволяя сэкономить минуты, часы или даже дни за счет быстрого обнаружения природы отказов. Таким образом становится возможным применение сложных режимов системы запуска для выделения этих событий.

Возможность запуска от нужных событий жизненно важна для отладки и проверки сложных сигналов
Если вам нужно найти системную ошибку или выделить часть сложного сигнала для дальнейшего анализа, например цикл чтения или записи памяти DDR, система запуска Pinpoint™ компании Tektronix предоставит вам нужное решение. Основанная на кремниево-германиевой технологии (SiGe) для обеспечения высокой чувстви-тельности во всей полосе пропускания прибора, данная система позволяет выбрать различные режимы запуска по событиям A и B. Она позволяет захватывать очень короткие глитчи с очень малым джиттером запуска. Другие системы предлагают широкий выбор типов запуска только для одного события (события A) и возможность задержанного запуска (для события B), ограниченного запуском по типу фронта, причем зачастую не позволяют сбрасывать синхропоследовательность, если событие B не произошло. В отличие от этого, система Pinpoint предлагает полный набор режимов запуска по событиям A и B со сбросом, который позволяет начать синхро- последовательность с начала по истечении указанного времени, по достижении определенного состояния или при изменении состояния, что дает возможность захватывать события даже в самых сложных сигналах. Другие осциллографы обычно обеспечивают менее 20 комбинаций запуска, а система Pinpoint предлагает более 1400 комбинаций, причем все с максимальной производительностью. Режим расширенной системы запуска позволяет компенсировать задержку по времени между каналом запуска и каналом отображения сигнала и устранить практически любой джиттер запуска в точке запуска. В этом режиме точка запуска может использоваться в качестве опорной.

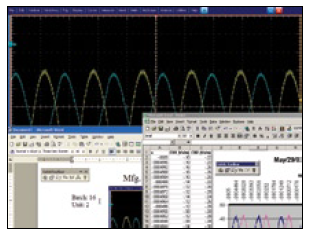

Экспорт данных в Microsoft Excel с помощью уникальной панели инструментов Excel и создание специальных отчетов с помощью панели инструментов Word

Режим захвата FastAcq максимально повышает вероятность регистрации глитчей и других редко происходящих событий

Запуск по наиболее важной комбинации битов стандартных последовательных шин
Запуск по шине I2C (шина для обмена информацией между ИС) является стандартной функцией и включает Условие запуска, Пропуск подтверждения, Перезапуск, Чтение данных, Адрес и Фрейм данных в 7-битном или 10-битном формате с возможностью включения или исключения бита R/W. Запуск по шине SPI (последовательный интерфейс для периферийных устройств) является стандартной функцией и включает запуск по комбинации данных в пределах определенного пользователем фрейма. Запуск по шине RS-232 является стандартной функцией. Запуск по шине CAN (локальная сеть контроллеров) является дополнительной функцией (опция LSA) и включает запуск по Началу или Концу фрейма для любого сигнала CAN высокого или низкого уровня, по Типу фрейма (Данные, Дистанционное управление, Перегрузка), Идентификатору, Данным, Пропуску подтверждения и по ошибке Вставки битов.

Запуск по аналоговым сигналам HDTV/EDTV новых форматов, таких как 1080i, 1080p, 720p и 480p, а также стандартные режимы запуска по видеосигналам от любой строки в пределах полукадра, от всех строк, от всех полу-кадров, от четных или нечетных полу кадров для стандартов NTSC, SECAM и PAL. Кроме того, имеется возможность выбора координатных сеток IRE и мВ, что облегчает измерения и визуальный анализ. Эта функция является стандартной.

Функция запуска по заданной комбинации данных последовательной шины использует опцию запуска для последовательных потоков данных NRZ с системой восстановления встроенной тактовой частоты (доступна только в моделях DPO7254 и DPO7354). Прибор может восстанавливать сигнал тактовой частоты, идентифицировать переходы и декодировать символы и другие данные протокола. Сочетание функции запуска по последовательным данным с ПО декодирования протокола позволяет декодировать захваченные битовые последовательности в слова (для 8/10-битных и других систем последовательного кодирования) или настраивать систему запуска по нужным кодированным словам для захвата некоторого участка последовательных данных. Опция для запуска по последовательным шинам охватывает стандарты NRZ со скоростью передачи до 1,25 Гбит/с.

Запуск по заданной комбинации данных добавляет новые возможности к функции запуска по последовательным данным NRZ, позволяя выполнять синхронный захват длинных тестовых последовательностей с высокой точностью по времени. Запуск по заданной комбинации данных может использоваться для устранения случайного джиттера в длинных последовательностях данных. Возможен анализ влияния отдельных битовых переходов и тестирование по шаблону с усреднением. Эти функции входят в опцию PTM для моделей DPO7254 и 7354.

Большой 12,1-дюймовый дисплей XGA
Осциллографы серии DPO7000 оборудованы самым большим сенсорным экраном XGA с диагональю 12,1 дюйм, размер которого на 15 % превышает экраны других осциллографов этого класса. 10 вертикальных делений повышают вертикальное разрешение на 25 %.

Исключительная практичность
Интерфейс пробника TekVPI™ обеспечивает гибкость и простоту управления за счет интеллектуальной двунаправленной связи пробник-осциллограф. Осциллографы серии DPO7000 являются быстродействующими приборами и оборудованы хорошо продуманным набором функций, таких как сенсорный экран, простая система меню, интуитивно понятные графические обозначения, поворотные ручки для управления каналами вертикального отклонения, поддержка контекстного меню, вызываемого правой кнопкой мыши, расширенные возможности колеса прокрутки мыши, сохранение сигналов и измерений в режиме предварительного просмотра, улучшенные меню
экспорта/сохранения/восстановления.

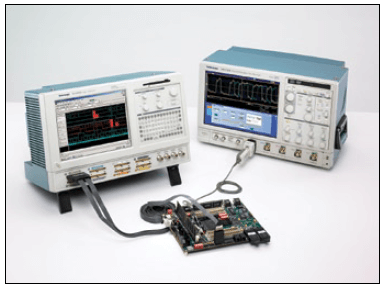

Возможность совместной работы с логическими анализаторами упрощает разработку и отладку цифровых схем
Система отображения данных Integrated View (iView™) компании Tektronix позволяет разработчикам цифровых схем решать проблемы нарушения целостности сигнала и эффективно отлаживать и проверять свои системы. Такая интеграция позволяет одновременно наблюдать коррелированные по времени цифровые и аналоговые сигналы и анализировать аналоговые характеристики цифровых сигналов, приводящие к возникновению ошибок. Никакой калибровки не требуется. После настройки функция iView работает полностью автоматически.



Выделение глитчей длительностью от 200 пс

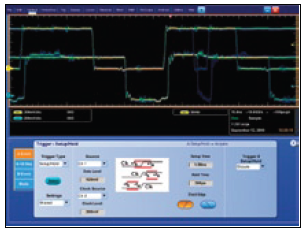

Выделение нарушений времени установки и удержания длительностью от 360 пс



Глубокий анализ сложных электрических схем для снятия характеристик и проверки на совместимость
Осциллографы серии DPO7000предлагают самый широкий в своем классе набор функций анализа и тестирования, таких как вычисление простых математических выражений, тестирование сигналов по шаблону, отбраковка «годен/не годен», поиск событий, маркировка событий и создание собственных аналитических функций.

Широкий диапазон встроенных средств анализа сигналов
Курсоры сигнала облегчают сравнение временных характеристик разных кривых, а курсоры, связывающие режимы отображения YT и XY, облегчают исследование фазовых соотношений и выходы за пределы области устойчивой работы. Предлагается набор из 53 автоматических измерений, выбор которых выполняется с помощью графической
палитры, в которой функции логически сгруппированы по таким категориям, как Амплитуда, Время, Комбинация,
Гистограмма и Коммуникации. Функции статистической обработки, такие как среднее значение, минимум, максимум, стандартное отклонение и совокупность, позволяют глубже проанализировать поведение схемы. Имеется возможность создания собственных математических выражений и применения их к полученным на экране результатам. Часто используемые математические функции вызываются одним нажатием кнопки. Для более сложных приложений можно воспользоваться простым редактором в стиле калькулятора и создать алгебраические выражения, состоящие из живых сигналов, эталонных сигналов, математических функций, измеренных значений, скалярных величин и пользовательских переменных.

Быстрое преобразование Фурье (FFT).
Для анализа сигналов в спектральной области можно использовать базовый режим отображения спектра (предлагает лучшие параметры) или расширенный режим с возможностью ручной настройки горизонтальной развертки (для непосредственного управления полосой обзора, центральной частотой и разрешающей способностью).

Фильтрация расширяет возможности выделения или подавления некоторых компонентов сигнала (шума или специфических гармоник), позволяя создавать собственные фильтры или использовать фильтры, входящие в стандартный комплект поставки.

Простой запуск по указанному адресу шины

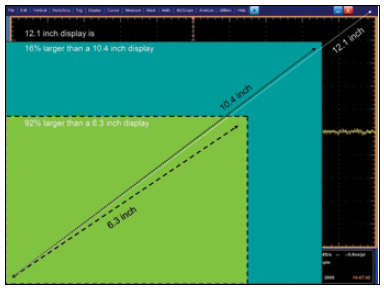

Сравнение 12,1-дюймового экрана
с экранами других осциллографов



Интегрированный набор инструментов для проектирования
и отладки цифровых схем



Базовое окно для отображения спектра

Запуск по заданной комбинации данных
последовательной шины для отладки проблем,
связанных с порядком следования данных

Запуск по аналоговому трехуровневому синхросигналу HDTV и анализ гасящего интервала
строчной развертки

   Анализ джиттера, временные характеристики и глазковая диаграмма
Анализ джиттера, временные характеристики и глазковая диаграмма (опцияDJA). Жесткие допуски на временные характеристики современных последовательных шин вынуждают создавать схемы повышенной стабильности с малым джиттером. Опция DPOJET расширяет возможности осциллографа, добавляя функции анализа джиттера, временных характеристик и глазковых диаграмм по последовательным тактам каждого действительного импульса при однократном запуске в режиме реального времени. Предлагая многочисленные измерительные и аналитические функции, включающие средства спектрального анализа и анализа тенденций, опция DPOJET позволяет быстро отображать временные характеристики системы в различных условиях. Также она предлагает функции Rj/Dj для сигналов без повторяющихся последовательностей, не требуя при этом фиксированной последовательности или длины. Вы можете детально проанализировать характеристики сигнала, например профиль SSC, с помощью функций анализа и выполнить отбраковку «годен/не годен» с помощью масок глазковой диаграммы и файлов предельных значений, позволяющих сравнивать характеристики со статистическими пределами. Этот инструмент выпускается для осциллографов серии DPO7000 в виде опций DJA и DJE. Расширенный поиск и маркировка событий (опция ASM). Функции поиска и маркировки событий избавляют пользователя от таких трудоемких операций, как выделение важных событий и пропуск несущественных,
улучшают понимание взаимосвязи событий. Вы можете без особых усилий перемещаться между интересующими вас событиями. Поиск и маркировка базового события (только по фронту) входит в набор стандартных функций осциллографа, а поддержка более сложных типов событий, таких как переходы, установка и удержаниеили логические соотношения, обеспечивается опцией ASM.

  Сравнение с предельными значениями (опция LT).
  Эта функция позволяет сравнивать захваченные сигналы с предельными значениями. Предельные значения обычно определяются пользователем и указываются в виде окружающей сигнал полосы допусков. Если какая-либо часть захваченного сигнала выйдет за указанные пределы, программа выводит сообщение об ошибке и отмечает на сигнале место, где это произошло.

  Измерение и анализ мощности(опция PWR) позволяет анализировать рассеивание мощности в импульсных источниках питания, магнитных устройствах и создавать подробные отчеты в настраиваемых форматах. Режим захвата HiRes обеспечивает вертикальное разрешение более 8 битов для однократного или периодического захвата сигналов с полосой до 125 МГц. Мощные и гибкие измерительные и математические функции делают его идеальным решением для измерения таких величин, как напряжение, ток, мгновенная мощность и энергия. Новый интерфейс TekVPI™ обеспечивает интеллектуальное взаимодействие пробника с осциллографом. Также интерфейс пробника TekVPI позволяет непосредственно подключать токовые пробники к передней панели осциллографа.

  ПО для измерения временных характеристик и декодирования протоколов CAN и LIN (опция LSA).
Если вам нужно обеспечить стабильную и надежную работу сети CAN или LIN, эта опция дает возможность запуска по шине CAN и предлагает решение для измерения допусков задающего генератора, задержки распространения и одновременного декодирования сообщений CAN и LIN, расширяя возможности запуска за счет функций декодирования протокола. Эта функция доступна в осциллографах DPO7354, DPO7254, DPO7104 и DPO7054 в виде опции LSA.

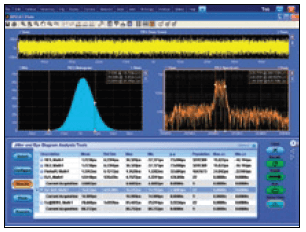

Анализ джиттера, временные характеристики
и глазковая диаграмма

  Тестирование по коммуникационной маске (опция MTM).
Эта функция предлагает полный набор масок для проверки соответствия стандартам последовательных интерфейсов. Она поддерживает маски для 156 стандартов:
      • ITU-T (от 64 кбит/с до 155 Мбит/с),
      • ANSI T1.102 (от 1,544 Мбит/с до 155 Мбит/с),
      • Ethernet IEEE 902.3, ANSI X3.263 (от 125 Мбит/сдо 1,25 Гбит/с),
      • Sonet/SDH (от 51,84 Мбит/с до 622 Мбит/с),
      • Fibre Channel (от 133 Мбит/с до 2,125 Гбит/с),
      • USB (от 12 Мбит/с до 480 Мбит/с),
      • IEEE 1394 (от 491,5 Мбит/с до 1,966 Гбит/с),
      • RapidI/O (до 2 Гбит/с),
      • Стандарты OIF (1,244 Гбит/с),
      • Видео (от 143,18 Мбит/с до 1,485 Гбит/с).

  Тестирование на совместимость с Ethernet (опция ET3) позволяет проводить тестирование на совместимость со стандартами 10/100/1000Base-T.

  Тестирование на совместимость с USB (опция USB) позволяет проводить тестирование на совместимость со стандартом USB2.0.

  Анализ систем, работающих с шиной памяти DDR (опция DDRA) ускоряет проверку схем, использующих шины памяти DDR1, LP-DDR1, DDR2, DDR3 или её разновидностей, таких как GDDR3. Новый алгоритм анализа DDR автоматически определяет скорости передачи и уровни напряжений сигналов данных и стробирования и отмечает моменты появления пакетов чтения или записи. Затем можно построить глазковую диаграмму данных или выполнить измерение пакетов записи или чтения согласно стандарту JEDEC с помощью опции DPOJET.



Быстрый анализ событий в захваченном
сигнале



Спектральный анализ сверхширокополосных сигналов UWBE.
Для обработки сверхширокополосных микроволновых, оптических и электрических сигналов нужна более широкая полоса реального времени, чем обеспечивают решения на основе анализаторов спектра. Спектральный анализ и преобразование РЧ данных с понижением частоты выполняется быстро и просто, а преобразованный диапазон частот можно импортировать для дальнейшего анализа в такие приложения, как RSAVu и MATLAB.

  UWB с опциями. Благодаря возможности автоматического распознавания пакетов, TFC и скорости передачи данных, поддержке всех групп диапазонов, частотно-временных кодов и скоростей передачи данных, функция анализа WiMedia PHY 1.2 представляет собой законченное решение. Для каждых условий тестирования
выполняется быстрая визуализация, отладка и генерация отчетов со спектрограммами, спектральной плотностью мощности, констеляционной диаграммой QPSK/DCM и графиками зависимости EVM от символов, зависимости EVM от поднесущей, зависимости фазовой ошибки от символов и зависимости напряжения от времени.

  Векторный анализ сигналов SignalVu™ (опции SVE, SVP, SVM)
Проверка схем широкополосных устройств и измерение параметров широкополосных сигналов теперь не составляет большого труда. Решение, используемое в анализаторе спектра
реального времени RSA6100A, в сочетании с самым широкополосным цифровым осциллографом позволяет
работать со сложными сигналами в полосе до 20 ГГц без внешних смесителей. Вы получаете функциональность векторного анализатора сигналов, анализатора спектра и широчайшие возможности системы запуска цифрового осциллографа в одном приборе. Какими бы проблемами вы не занимались – проверкой широкополосных радарных систем, высокоскоростных спутниковых радиоканалов или средств связи со скачкообразной перестройкой
частоты – программное обеспечение векторного анализа сигналов SignalVu™ ускорит их решение путем разностороннего представления широкополосных сигналов во времени.

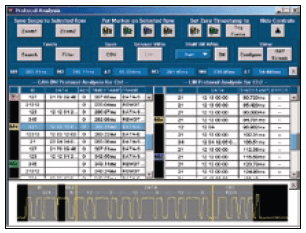

Измерение временных характеристики и деко-
дирование протоколов CAN и LIN

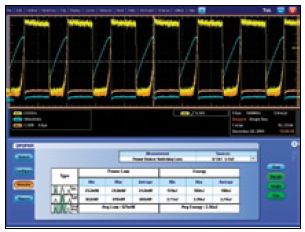

Измерение и анализ мощности

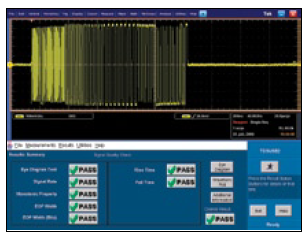

Тестирование на совместимость с USB

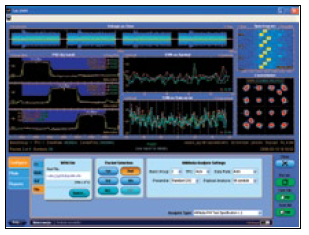

Анализ и измерение UWB WiMedia



Тестирование на совместимость с Ethernet

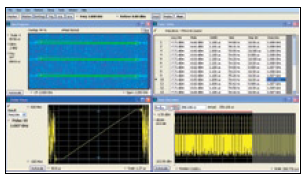

SignalVu™ предоставляет возможность подроб-
ного многодоменного анализа












































































































  Легкое подключение к ПК
Простота захвата сигналов, сохранения и анализа результатов измерений обеспечивается с помощью USB-порта на задней панели прибора и входящего в комплект поставки программного обеспечения OpenChoice® PC Communications.  Изображение с экрана и параметры сигнала просто переносятся в автономное приложение на рабочем столе или непосредственно в Microsoft Word или Excel. Кроме того, если использование компьютера нежелательно, можно просто распечатать изображение непосредственно на любом принтере, поддерживающем стандарт PictBridge®.
Кроме лучших в отрасли сервиса и поддержки, осциллограф TBS1022 обеспечивается пятилетней гарантией.
  Обучение
В комплект поставки  TBS1022 включен курс обучения на компакт-диске, позволяющий студентам освоить работу с осциллографом. Курс содержит два руководства для лаборантов и преподавателей и два учебных материала для начинающих. В руководстве «Введение в осциллографы для лаборантов и преподавателей» изложены принципы работы осциллографа и даны практические упражнения для студентов. В руководстве «Осциллографические пробники для лаборантов и преподавателей» изложены принципы работы пробников и объяснено, как пробник может повлиять на качество измерений. Два пособия для начинающих представляют собой наиболее популярные учебники компании Tektronix – «Осциллографы от А до Я» и «Азбука пробников».

Технические характеристики

Сравнительные характеристки цифровых запоминающих осциллографов серии TBS1000

Модели

Характеристки

TBS1022 TBS1042 TBS1062 TBS1102 TBS1152
ЖК дисплей (QVGA)  TFT  TFT  TFT  TFT  TFT
Полоса пропускания*1  25 МГц  40 МГц  60 МГц  100 МГц  150 МГц
Число каналов  2  2  2  2  2
Вход внешнего запуска      Есть на всех моделях
Частота дискретизации в каждом канале  500 Мвыб./с  500 Мвыб./с  1,0 Гвыб./с  1,0 Гвыб./с  1,0 Гвыб./с
Длина записи      2,5 тыс. точек на всех скоростях развертки для всех моделей
Разрешение по вертикали      8 бит
Чувствительность по вертикали      2 мВ/дел - 5 В/дел с калиброванной точной настройкой, для всех моделей
Погрешность по постоянному току по вертикали      ±3 % для всех моделей
 Масштабирование по вертикали      Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной
 Максимальное входное напряжение 300 Вср.кв. (КАТ II); снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Впик-пик на частоте 3 МГц
 Диапазон смещения  +2 В (2 мВ/дел - 200 мВ/дел)
+50 В (>200 мВ/дел - 5 В/дел)
 Ограничение полосы пропускания      20 МГц для всех моделей
 Режим связи по входу      Связь по постоянному току, по переменному току или заземление входа для всех моделей
 Входной импеданс      1 МОм параллельно с емкостью 20 пФ
 Диапазон скорости развертки  5 нс/дел - 50 с/дел  5 нс/дел - 50 с/дел  5 нс/дел - 50 с/дел  2,5 нс/дел - 50 с/дел  2,5 нс/дел - 50 с/дел
 Погрешность развертки      50х10-6
 Масштабирование по горизонтали      Увеличение или уменьшение горизонтального размера осциллограммы в реальном времени и остановленной
     Интерфейсы ввода/вывода
 Порты USB      Хост-порт USB на передней панели поддерживает USB-накопители
Порт USB на задней панели обеспечивает подключение к ПК и к любому принтеру, совместимому с PictBridge
 GPIB      Опция
     Энергонезависимая память
 Отображение сохраненных осциллограмм      (2) 2,5 тыс. точек
 Сохранение осциллограмм без USB накопителя      (2) 2,5 тыс. точек
 Максимальный объем USB накопителя      64 Гб
 Сохранение осциллограмм на USB накопителе      96 и более осциллограмм по 8 МБ
 Сохранение настроек без USB накопителя      10 настроек органов управления передней панели
 Сохранение настроек на USB накопителе      4000 и более настроек органов управления передней панели по 8 МБ
 Сохранение снимков экрана на USB накопителе      128 и более снимков экрана по 8 МБ (количество снимков зависит от выбранного формата файлов)
Сохранение всей информации на USB накопителе      12 или более операций «Сохранить все» по 8 МБ
При одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)

 *1 При чувствительности 2 мВ/дел. полоса пропускания составляет 20 МГц для всех моделей



Режимы регистрации данных
Режим Описание
 Обнаружение пиковых значений  Захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовоезначение) на всех скоростях развертки от 5 мкс/дел до 50 с/д ел
 Выборка  Только выборка данных
 Усреднение  Усреднение по 4, 16, 64 или 128 осциллограммам
Однократный запуск  Кнопка однократного запуска используется для запуска одиночного цикла регистрации данных
 Прокрутка  При скорости развертки >100 мс/дел
  Система запуска
 Параметр  Описание
 Режимы запуска  Автоматический, нормальный, однократный
  Типы запуска
Параметр  Описание
 По перепаду (положительному или отрицательному)  Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы связи по входу: связь по переменному току, по постоянному току, с подавлением шума, ФВЧ, ФНЧ
 По видеосигналу  Запуск по всем строкам, по выбранным строкам, по нечетным или четным кадрам, по всем кадрам композитного видеосигнала или по сигналам вещательных стандартов NTSC, PAL, SECAM
По длительности импульса (или глитча) Запуск по длительности импульса, меньшей, большей, равной или неравной выбранному значению в диапа- зоне от 33 нс до 10 с
Источник сигнала запуска
Параметр Описание
2-канальные модели Канал 1, Канал 2, Внешний, Внешний/5, сеть
Отображение сигнала запуска
Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View».
Отображение частоты сигнала запуска
Выводится значение частоты сигнала запуска.
Математическая обработка осциллограмм
Тип сигнала Варианты в меню автонастройки
Прямоугольный сигнал Один период, несколько периодов, положительный или отрицательный перепад
Синусоидальный сигнал Один период, несколько периодов, спектр БПФ
Видеосигнал (NTSC, PAL, SECAM) Кадры: все, нечетные, четные
Строки: все или строка с выбранным номером
Автоматический выбор диапазона
Автоматическая настройка параметров вертикальной и горизонтальной развертки при переключении пробника между контрольными точками или при значительном изменении сигнала.
  Характеристики дисплея
 Параметр  Описание
Экран Активная цветная TFT матрица с разрешением QVGA
Интерполяция Sin(x)/x
Режимы отображения Точечный, векторный
Послесвечение Выкл., 1 с, 2 с, 5 с, бесконечно
Формат YT и XY
Многоязычный интерфейс пользователя и контекстно-зависимая справка
Параметр Описание
Доступные языки Английский, французский, немецкий, итальянский,
японский, корейский, португальский, русский*2, упро-
щенный китайский, испанский, традиционный китайский
Условия окружающей среды и нормы безопасности
Параметр Описание
Температура рабочая от 0 до +50 °C
Температура при хранеии от -40 до +71 °C
Относительная влажность рабочая до 80 % при температуре до +40 °C
Относительная влажность при хранении до 45 % при температуре до +50 °C
Высота над уровнем моря (рабочая и хранения) До 3000 м
Электромагнитная совместимость Соответствует требованиям 2004/108/EC, EN61326
Класс A; соответствует требованиям австралийского
стандарта по ЭМС
Безопасность UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-
1:2001, МЭК 61010-1:2001
Габариты и масса
  Прибор
 Размеры прибора ШхВхГ, мм 326,3 х 158,0 х 124,2
 Масса, кг (без пррнадлежностей/ с принадлежностями) 2,0 / 2,2
 Размер упаковки ШхВхГ, мм 476,2 х 266,7 х 228,6
Набор для монтажа в стойку RM2000B ШхВхГ, мм 482,6 х 177,8 х 108,0




Информация для заказа
Модель Описание
TBS1022 Цифровой запоминающий осциллограф, 25 МГц,
2 канала, 500 Мвыб/с, цветной ЖК экран
TBS1042 Цифровой запоминающий осциллограф, 40 МГц,
2 канала, 500 Мвыб/с, цветной ЖК экран
TBS1062 Цифровой запоминающий осциллограф, 60 МГц,
2 канала, 1 Гвыб/с, цветной ЖК экран
TBS1102 Цифровой запоминающий осциллограф, 100 МГц,
2 канала, 1 Гвыб/с, цветной ЖК экран
TBS1152 Цифровой запоминающий осциллограф, 150 МГц,
2 канала, 1 Гвыб/с, цветной ЖК экран



Стандартные принадлежности
Принадлежнось Описание
Пассивные пробники,
по одному на канал

TPP0101: пассивный пробник 100 МГц для TBS1022,
TBS1042, TBS1062 и TBS1102
TPP0201: пассивный пробник 200 МГц для TBS1152
Кабель питания Необходимо выбрать вариант вилки
NIM/NIST Отслеживаемый сертификат калибровки
Документация Руководство по вводу в эксплуатацию и безопасности
(на английском, японском и упрощенном китайском
языках)
Документация на компакт-диске Подробные руководства пользователя (английский,
французский, немецкий, итальянский, японский, корей-
ский, португальский, русский, упрощенный китайский,
испанский, традиционный китайский языки)
Программное обеспечение
OpenChoice®PC Communications
Позволяет быстро и просто соединить персональный
компьютер под управлением ОС Windows и осциллограф серии TBS1000 с помощью шины USB. Позволяет передавать и сохранять настройки, осцил-
лограммы, результаты измерений и снимки экрана.
Пятилетняя гарантия Гарантируется бесплатный ремонт и замена деталей
при обнаружении дефектов материалов и изготовления,
не распространяется на пробники и принадлежности*3



Рекомендуемые принадлежности
Принадлежность Описание
TEK-USB-488 Переходник GPIB-USB
AC2100 Мягкая сумка для переноски прибора
HCTEK4321 Жесткий пластиковый кейс для переноски прибора (требуется AC2100)
RM2000B Комплект для монтажа в стойку
077-0444-xx Руководство по программированию (только на английском языке)
077-0772-xx Руководство по обслуживанию (только на английском языке)
174-4401-xx Кабель USB «Хост-порт – устройство», длина 0,9 м



Рекомендуемые пробники
Пробник Описание
TPP0101 Пассивный пробник 10X, 100 МГц
TPP0201 Пассивный пробник 10X, 200 МГц
P2220 Пассивный пробник 10X/1Х, 200 МГц
P6101B Пассивный пробник 1X, 15 МГц, 300 Вср.кв., КАТ II
P6015A Высоковольтный пассивный пробник 1000X, 75 МГц
P5100A Высоковольтный пассивный пробник 100X, 500 МГц
P5200 Высоковольтный дифференциальный активный
пробник, 25 МГц
P6021 Пробник переменного тока, 15 А, 60 МГц
P6022 Пробник переменного тока, 6 А, 120 МГц
A621 Пробник переменного тока, 2000 А, от 5 до 50 кГц
A622 Пробник постоянного и переменного тока 100 А, 100 кГц,
с разъемом BNC
TCP303/TCPA300 Усилитель для пробников постоянного/переменного
тока 150 А, 15 МГц
TCP305/TCPA300 Усилитель для пробников постоянного/переменного
тока 50 А, 50 МГц
TCP312/TCPA300 Усилитель для пробников постоянного/переменного
тока 30 А, 100 МГц
TCP404XL/TCPA400 Усилитель для пробников постоянного/переменного
тока 500 А, 2 МГц













Запросить цену в 1 клик
Комментарии
