| Осциллограф смешанных сигналов с увеличенным разрешением АЦП LeCroy HDO6054-MS

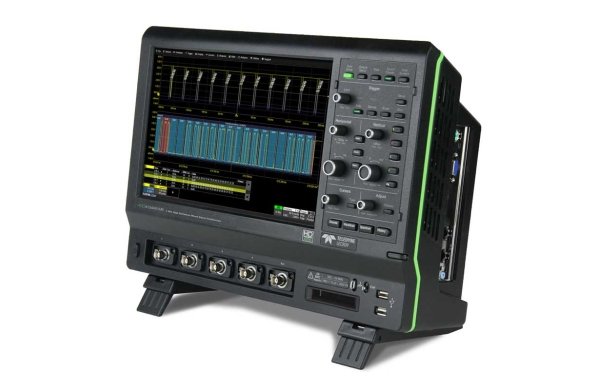

Компания Teledyne LeCroy представила новую линейку цифровых запоминающих осциллографов со встроенным логическим анализатором серии HDO-MS: HDO4000-MS и HDO6000-MS, которые сочетают в себе 16 цифровых каналов, технологию высокого разрешения HD4096, глубокую память и компактный форм-фактор. Новая серия включает 9 моделей с полосами пропускания от 200 МГц до 1 ГГц. Между собой модели отличаются полосой пропускания, глубиной памяти, числом каналов и набором аналитических возможностей. Все модели HDO-MS обладают большим 12,1” дисплеем с сенсорным экраном, интуитивно понятным интерфейсом для улучшения работы, мощными средствами отладки, плюс: имеют полный набор автоматических измерений и математических функций. Все это превращает осциллографы серии HDO-MS в одну измерительную систему для аналоговых, цифровых и сигналов последовательной передачи данных. Встраиваемые системы становятся все более сложными, поэтому для их анализа необходим мощный осциллограф смешанных сигналов. В дополнение к 16 цифровым каналам, серия осциллографов HDO-MS поставляется с базовым набором средств отладки цифровых систем:. Аналоговые и Цифровые условия запуска, набор временных измерений, поиск по шаблону, возможности просмотра информации о протоколе передачи данных (на логическом и физическом уровне), извлечение данных из потока сообщений последовательного протокола для цветографического отображения этих данных на дисплее и пр. являются идеальными инструментами для точной и быстрой проверки и отладки в сложных встраиваемых системах. Эти функции дополняют комплексный набор инструментов HDO, который включает в себя такие инструменты как: WaveScan (быстрый поиск событий), режим предыстории (прокрутка осциллограмм назад во времени), сбор данных в сегментированном режиме (расширяет возможности глубокой памяти), и LabNotebook (генерация отчета нажатием одной кнопки). Дополнительные программные пакеты анализатора спектра и анализа мощности расширяют возможности осциллографов, использующих технологию высокого разрешения. Используя 12-битную архитектуру АЦП, осциллографы смешанных сигналов серии HDO-MS позволяют добиться высокой точности измерений, повысить эффективность отладки и анализа, улучшить возможности тестирования и обеспечить непревзойденные результаты в таких отраслях как телекоммуникация, автомобильная промышленность, энергетика. |
|
Особенности • 4 аналоговых + 16 цифровых каналов |
Технические характеристики
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 500 МГц |
| Время нарастания | 700 пс |
| Ограничение полосы | 20 МГц, 200 МГц |
| Коэф. отклонения (Коткл.) | 50 Ом: 1 мВ/дел…1 В/дел; 1 МОм: 1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. ± | ± 0,5 % |
| Диапазон установки смещения | 50 Ом: 1 мВ – 4,95 мВ: ± 1,6 В; 5 мВ – 9,90 мВ: ± 4 В; 10 мВ – 19,8 мВ: ± 8 мВ; 20 мВ – 1 В: ± 10 В 1 МОм: 1 мВ – 4,95 мВ: ± 1,6 В; 5 мВ – 9,90 мВ: ± 4 В; 10 мВ – 19,8 мВ: ± 8 мВ; 20 мВ – 100 мВ: ± 16 В; 102 мВ – 198 мВ: ± 80 В; 200 мВ – 1 В: ± 160 В 1,02 В – 10 В: ± 400 В |
| Погрешность уст. смещения | ± (1 % + 0,5% от полной шкалы + 0,02% от макс. смещ. + 1 мВ) |
| Входной импеданс | 1 МОм / 15 пФ или 50 Ом |
| Макс. входное напряжение | 50 Ом: 5 В ср. кв.; 1 МОм: 400 В макс. (на нагр. 1 МОм) |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэф. развертки (Кразв.) | 20 пс/дел…2500 с/дел |
| Погрешность установки Кразв. | ± 2,5 х 10-6 |
| Режимы работы | Внутр. и внеш. развертка (Y-T и X-Y) |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | Один из каналов, вход внеш. синхр., вход внеш. синхр./10, от сети, быстрый фронт |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Предзапуск | 0-100% от полной длины памяти |
| Послезапуск | 0-10,000 делений |
| Диапазон внутренней синхронизации | ±4,1 делений от центра |
| Виды (типы) синхронизации | Основная (фронт, длительность, ТВ), интеллектуальная (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная (каскадная, по качеству, по подтвержденному первому), по результатам измерений |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 12 бит (15 бит в режиме увелич. разрешения (ERES)) |
| Макс. частота дискретизации (однократный сигнал) | 2,5 ГГц |
| Эквивалентная частота дискр. | 125 ГГц (периодический сигнал) |
| Интерполяция | Линейная, Sin X / X |
| Длина записи (станд.) | 50 МБ/канал |
| Длина записи (опции) | Опция M: 150 МБ/канал; Опция L: 250 МБ/канал |
| Сегментированная память | До 65.000 сегментов с межсегментным временем 1 мкс |
| ЦИФРОВЫЕ КАНАЛЫ | |
| Число каналов | 16 |
| Макс. частота вх. сигнала | 250 МГц |
| Частота дискретизации на канал | 1,25 ГГц |
| Макс. входное напряжение | ± 30 Впик |
| Длина записи (станд.) | 50 МБ (делится между активными каналами) |
| Длина записи (опции) | L: 100 МБ, XL: 125 МБ (делится между активными каналами) |
| Группирование по уровню | D0-D7; D8-D15 |
| Пороговые уровни | TTL, ECL, CMOS (2,5/ 3,3/ 5 В), PECL, LVDS или определенные пользователем (- 10 В … + 10 В) |
| Погрешность установки порога срабатывания | ± (3% от уст. + 100 мВ) |
| Входное сопротивление | 100 кОм/5 пФ |
| Мин. длительность вх. импульса | 2 нс |
| Задержка между каналами | 350 пс |
| Функции | Измерение временных параметров двоичных последовательностей, поиск двоичных комбинаций в параллельной шине |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ И МАТЕМАТИКА | |
| Количество параметров | 38 измерений |
| Режим отображения | До 8 измерений одновременно с отображением статистики и гистограмм |
| Математика | До 8 измерений одновременно с отображением статистики и гистограмм. Более 25 стандартных функций, включая БПФ (возможность отображение до 8-х графиков математики, объединение 2-х операторов) |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | |
| Интерфейсы | Ethernet (10/100BaseT), USB (6), RS-232, SVGA, DVI, HDMI; Опции: GPIB |
| Расширенный запуск развертки | Выбросы, импульсы, огибающая, логические условия |
| Декодирование сигналов низкоскоростных шин данных | Опция синхронизации и декодирования сигналов шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553, AudioBus, DigRF 3G, MIPI D-PHY CSI-2 |
| Режим WaveScan | Поиск аномалий по захваченному сигналу – 20 параметров сигнала |
| ОБЩИЕ ДАННЫЕ | |
| ЖК-дисплей | TFT сенсорный экран 31 см, (WXGA), разрешение 1280 x 800 |
| Напряжение питания | 120…240 В (? 10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры (В х Ш х Г) | 291,7 х 399,4 х 131,3 мм |
| Масса | 5,86 кг |
| Комплект поставки | Шнур питания (1), делитель х10 (4), логический пробник (16 каналов) |
