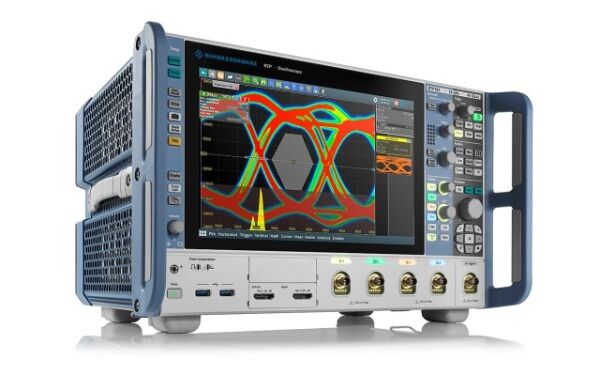

Описание цифрового осциллографа RTP064:
Высокопроизводительный осциллограф RTP064 — это высококлассная целостность сигналов и высокая скорость сбора данных. Настраиваемые микросхемы ASIC входного каскада и аппаратное обеспечение обработки данных в реальном масштабе времени гарантируют высокоточные измерения с беспрецедентной скоростью в компактной конструкции.
RTP064 оптимизирован для выполнения высокоточных измерений с высокой входной чувствительностью и высокой скоростью сбора данных. Они представляют собой полностью интегрированное решение для проведения испытаний в нескольких областях и облегчают ведение отладки систем, использующих сигналы различных типов.
RTP064 - первый в мире осциллограф, который компенсирует искажения при передаче сигнала в реальном масштабе времени, сохраняя при этом высокую скорость сбора данных. Аппаратные фильтры компенсации настраиваются с помощью пользовательских S-параме- тров. В осциллографе RTP064 может выполняться запуск даже по скомпенсированным сигналам.
В одном приборе RTP064 сочетается множество инструментальных функций для выполнения отладки с корреляцией по времени. Встроенные дополнительные ресурсы для проведения испытаний, такие как режим смешанных сигналов (MSO) или несколько 18-битных высоко- точных каналов напряжения и тока для измерения параметров электропитания, делают RTP064 самым мощным отладочным инструментом. Благодаря компактной конструкции прибора, вмещающей все описанные возможности, и бесшумной работе осциллограф R&S®RTP станет лучшим выбором для любой лаборатории.
Особенности цифрового осциллографа RTP064:
Целостность сигнала в реальном масштабе времени
Максимально быстрые измерения с высокой точностью. Высокоэффективные обрабатывающие компоненты сразу после АЦП обеспечивают коррекцию в реальном масштабе времени для тракта передачи данных от ИУ с поддержанием максимальной скорости сбора данных на уровне 750 000 осциллограмм/с.
- Равномерная АЧХ и высокое значение SFDR для высокоточных измерений;
- Компенсация цепей в реальном масштабе времени для быстрого сбора данных и точного запуска;
- Математические функции в реальном масштабе времени для дифференциальных сигналов;
- Аппаратно-ускоренные построение гистограмм и испытание по маске;
- Повышение разрешения в реальном масштабе времени с 16-разрядным режимом HD.
Функциональные возможности нескольких приборов
Измерения с временной корреляцией на интегрированных устройствах. Осцилограф сочетает в себе функциональные возможности нескольких контрольно-измерительных приборов для коррелированного по времени анализа нескольких разновидностей сигналов в одном устройстве.
- Аналоговые каналы с широкой полосой пропускания для измерений на высокоскоростных сигналах и широкополосных ВЧ-передатчиках;
- Быстрое и чувствительное БПФ для анализа в частотной области;
- Универсальный осцилограф смешанных сигналов (MSO) для логического анализа или испытаний низкоскоростных последовательных шин в соответствии с протоколами;
- Широкий набор опций последовательных протоколов;
- Несколько 18-разрядных высокоточных каналов напряжения и тока;
- Генератор сигналов произвольной формы;
- Дифференциальный источник импульсов 16 ГГц.
Компактность и конфигурируемость
Перспективная платформа с поддержкой от 4 до 16 ГГц, которая подходит для любой лаборатории. Платформа прибора RTP ориентирована на минимальное рабочее пространство и минимальный акустический шум. Несколько слотов для опций и способов модернизации полосы пропускания и памяти обеспечивают безопасность инвестиций в перспективную платформу.
- Максимально компактный и бесшумный высокопроизводительный осцилограф для вашей лаборатории;
- Возможность расширения по мере роста требований: 4 слота для аппаратных опций, программная опция, модернизация полосы пропускания и памяти;
- Высокая скорость работы с прибором благодаря сенсорному экрану и графическому пользовательскому интерфейсу.
Технические характеристики
| Параметр | Значение | ||
| RTP044 | RTP064 | RTP084 | |
| Система вертикального отклонения | |||
| Количество каналов | 4 | ||
| Полоса пропускания (на уровне -3 дБ) | 4 ГГц | 6 ГГц | 8 ГГц |
| Время нарастания переходной характеристики (Расчетное) | 108 пс | 72 пс | 54 пс |
| Импеданс | 50 Ом | ||
| Входная чувствительность при максимальной полосе пропускания во всех дипапазонах | 50 Ом: от 1 мВ/дел до 1 В/дел | ||
| Диапазон смещения | > 100 мВ/дел: ±5 В; ≤ 100 мВ/дел: ±(1,5 В – входная чувствительность × 5 дел) |
||
| Разрешение | 8 бит, до 16 бит в режиме HD (опция) | ||
| Уровень собственных шумов (при 1 мВ/дел.) |
270 мкВ | 340 мкВ | 430 мкВ |
| Система горизонтального отклонения | |||
| Диапазон временной развертки | От 20 пс/дел до 10000 с/дел | ||
| Погрешность временной развертки | +/-10x10-9 после калибровки; +/-100x10-9 в течение калибровочного интервала |
||
| Система запуска | |||
| Типы запуска | По фронту, по глитчу, по длительности, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по ТВ/видеосигналу, по последовательному протоколу (опция), зональный запуск (опция) | ||
| Чувствительность | Устанавливается автоматически или вручную в диапазоне от 0 до 5 делений | ||
| Система сбора данных | |||
| Частота дискретизации (в режиме реального времени) | Максимально 20 Гвыб/с на каждом канале | ||
| Скорость обновления | До 950000 осцилограмм/с | ||
| Глубина памяти, млн точек | 50 (4 канала) / 100 (2 канала) / 200 (1 канал); опционально до 1000 (4 канала) / 2000 (2 канала) |
||
| Вертикальное разрешение | 8 бит (16 бит в режиме high-resolution (опция)) | ||
| Функция компенсации цепей (опция) | Учет характеристик сигнального тракта в реальном масштабе времени на основе S-параметров | ||
| Общие характеристики | |||
| Дисплей | 12,1 дюйма, TFT цветной емкостной сенсорный ЖК экран, 1280 × 800 пикселей (WXGA) |
||
| Интерфейсы | 1 Гбит/с LAN, тип A: 4 × USB 3.1, 2 × USB 2.0, тип B: 1 × USB 3.1, GPIB (стандарт), DVI и Display port для внешнего монитора, внешний запуск с помощью интерфейса активного пробника, выход сигнала запуска, вход опорного сигнала: от 1 МГц до 20 МГц, выход опорного сигнала: 10 МГц | ||
| Питание | 100-240 В при 50-60 Гц, 100-130 В при 400 Гц | ||
| Габаритные размеры (Ш-В-Г), мм | 463×285×349 с ручками передней панели; 441×285×316 с защитными бортиками |
||
| Масса | 18 кг | ||
