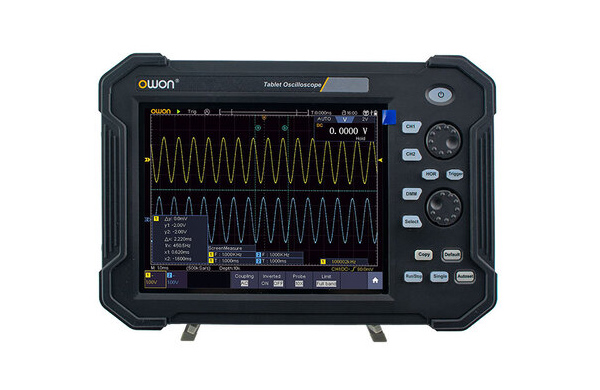

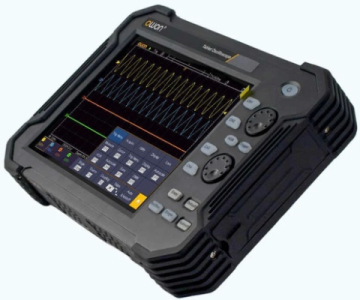

OWON TAO3072 – это переносной цифровой запоминающий осциллограф бюджетного ценового класса. Выполнен в компактном корпусе планшетного типа.
Осциллограф OWON TAO3072 выполнен на базе 8-ми битного АЦП с максимальной частотой дискретизации до 1 Гвыб/сек и максимальной длиной записи в 40 М точек.
Высокие технические характеристики и функциональность осциллографа OWON TAO3072 обеспечивает возможность быстрого захвата осциллограмм (45000 осциллограмм/сек), что является главным условием для успешного поиска редких, непериодических и паразитных сигналов.
Планшетный цифровой осциллограф OWON TAO3072 реализует множество математических функции обработки входных сигналов: сложение, вычитание, умножение, деление, анализ Фурье и др.
Компактные собственные размеры и малый вес обеспечивают удобство применения этого прибора именно в полевых условиях.
Преимущества
- Скорость регистрации до 45 000 осциллограмм/сек
- Декодирование протоколов: UART, CAN, LIN, SPI, I2C (опция)
- Встроенный мультиметр
- Батарейное питание (до 5 часов)
- Сенсорный дисплей 20 см, цветной, LCD, 800 x 600 пикселей
- Интерфейсы: PictBridge, LAN, USB2.0, USB Device, Wi-Fi (опция)
- Компактные размеры и малый вес
Технические характеристики
| Количество каналов | 2 |
| Полоса пропускания, МГц | 70 |
| Общий объем памяти, млн. точек | 40 |
| Частота дискретизации, Гвыб/сек | 1 |
| Максимальная частота захвата, осц/с | 45000 |
| Вертикальная развертка | 1 мВ/дел - 10 В/дел |
| Горизонтальная развертка | 1 нс/дел - 1000 с/дел |
| Точность временной развертки, ppm | ±10 |
| Вертикальное разрешение (A/D), бит | 8 |
| Математика | +, -, *, /, БПФ (6 окон) , БПФскз, Intg, Diff, Sqrt, пользовательские функции, фильтры (ФНЧ, ФВЧ, полосовой, режективный) |
| Интерфейс | LAN, PictBridge, USB-host, USB- device |
| Дисплей | 8-дюймовый цветной ЖК-дисплей, дисплей размером 800 x 600 пикселей, мультисенсорный экран |
| Наличие рег. удостоверения | Нет |
| Гарантия (мес.) | 36 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 270х48х190 |
| Вес нетто, кг | 1.7 |
