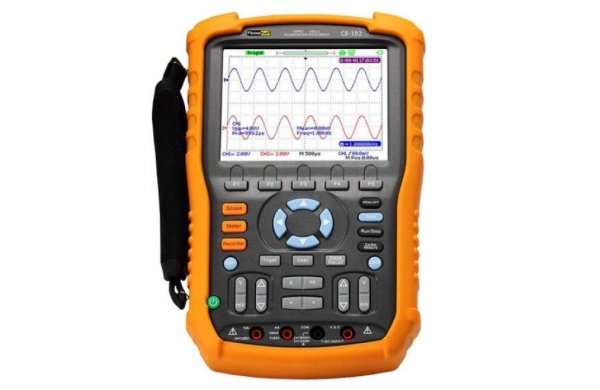

| НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА-МУЛЬТИМЕТРА ПОРТАТИВНОГО С8-192
Осциллограф-мультиметр портативный ПРОФКИП С8-192 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля. Является идеальным средством для тестирования современной электроники и использования в полевых приложениях. С использованием осциллографа-мультиметра портативного ПРОФКИП С8-192 измерения и тестирование являются как никогда легкими и удобными. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА-МУЛЬТИМЕТРА ПОРТАТИВНОГО С8-192 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Количество каналов | 2 |
| Полоса пропускания | 0 МГц … 60 МГц |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Время нарастания | ≤ 5.8 нс |
| Коэффициент отклонения | 5 мВ /дел … 100 в /дел |
| Точность установки | 3% |
| Постоянное смещение | 2 мВ … 200 мВ: ±1.6 В 206 мВ … 10 В: ±40 В 10.2 В … 100 В: ±400 В |
| Входной импеданс | 1 МОм ±2% /18 пФ ±3 пФ |
| Максимальное входное напряжение | до 1000 Вскз CAT II /600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение) 300 Вскз CAT II /150 Вскз CAT III при прямом подключении ко входу осциллографа до 1000 Вскз CAT II /600 Вскз CAT III при использовании делителя |
| Связь по входу | открытый, закрытый и «земля» |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки | 5 нс /дел … 50 с /дел |
| Погрешность установки | ±0.005% |
| Режим работы | основной, ZOOM окна, самописец (ROL), X-Y |
| СИНХРОНИЗАЦИЯ | |
| Источник синхронизации | канал 1, канал 2 |
| Режим запуска | автоколебательный, ждущий, однократный |
| Тип синхронизации | по фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT) |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрядность АЦП | 8 бит |
| Частота дискретизации в реальном времени | 1 Гвыб /с (500 Мвыб /с на канал) |
| Эквивалентная частота дискретизации | 50 Гвыб /с (для периодического сигнала) |
| Интерполяция | sin X /x, линейная |
| Глубина памяти | быстрая: 40 К (20 К на канал) длинная: 2 М (1М на канал) |
| Режим сбора данных | стандартная выборка, усреднение (4 /… /256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10 с, 20 с, ∞, выкл.) самописец (от 100 мс /дел) |
| ИЗМЕРЕНИЯ | |
| По вертикали | пик-пик, амплитуда, максимум, минимум, «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
| По горизонтали | частота, период, время нарастания и спада, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительных импульсов, коэффициент заполнения для отрицательных импульсов, фаза |
| Измерение времени задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Курсорные измерения | ΔU, ΔT, Δ1 /T (вручную), режим «сложение» |
| МУЛЬТИМЕТР | |
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ | |
| Предел измерения | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В |
| Разрешение | 10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В |
| Точность | 1% … 1.5% |
| ПЕРЕМЕННОЕ (СКЗ) НАПРЯЖЕНИЕ | |
| Предел измерения (20 Гц … 1 кГц) | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В |
| Разрешение | 10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В |
| Точность | 1% … 1.5% |
| ПОСТОЯННЫЙ ТОК | |
| Предел измерения | 60 мА, 600 мА, 6 А, 10 А |
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА |
| Точность | 1% … 2% |
| ПЕРЕМЕННЫЙ (СКЗ) ТОК | |
| Предел измерения (20 Гц … 1 кГц) | 60 мА, 600 мА, 6 А, 10 А |
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА |
| Точность | 1% … 2% |
| СОПРОТИВЛЕНИЕ | |
| Предел измерения | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм |
| Разрешение | 0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм |
| Точность | 1% … 2% |
| ЕМКОСТЬ | |
| Предел измерения | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ (минимальное измерение от 5 нФ) |
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 100 нФ |
| Точность | ±4% (от 5 нФ) |
| ПРОЗВОН ЦЕПИ | |
| Порог срабатывания | < 50 Ом |
| Индикация | непрерывный звуковой сигнал f = 2 кГц |
| ИСПЫТАНИЕ P-N | |
| Максимальный тестовый ток | 1.5 мА |
| Тестовое напряжение | 0 В … 2 В |
| ЦИФРОВОЙ САМОПИСЕЦ | |
| Режим просмотра | полный: отображения всех записанных данных нормальный: отображение последних записанных данных |
| Глубина записи | 800 К (осциллограф) 1.2 М (мультиметр) |
| Длительность записи | > 24 ч (осциллограф) > 33 ч (мультиметр) |
| РЕГИСТРАТОР | |
| Коэффициент развертки | 100 мс /дел … 50 с /дел |
| Глубина записи | 7 М (3.5 М на канал), возможность записи на внешний USB-flash диск |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | |
| Интерфейс | USB 2.0 (Device, Host) для сохранения данных и дистанционного управления |
| Память | 10 осциллограмм /20 профилей |
| Математика | сложение, вычитание, умножение, деление, БПФ, инверсия |
| Документирование | запись и воспроизведение до 2500 кадров |
| Сохранение данных | запись формы сигнала в форматах BMP, CSV |
ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА-МУЛЬТИМЕТРА ПОРТАТИВНОГО С8-192
• Питание: 100 В … 240 В, 50 Гц /60 Гц, встроенная Li-Ion 7.4 В батарея (5 часов работы)
• Габаритные размеры: 259х163х53 мм
• Вес: 1.5 кг
КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА-МУЛЬТИМЕТРА ПОРТАТИВНОГО С8-192
• Осциллограф-мультиметр портативный ПРОФКИП С8-192
• Делтель х1 /х10, 2 шт
• Измерительный провод, 2 шт
• Калибратор пробников
• USB-кабель
• CD-ROM
• Кабель питания
• Адаптер питания
• Руководство по эксплуатации
