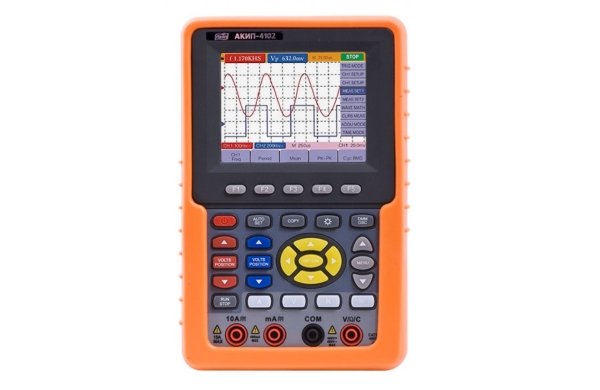

Осциллограф-мультиметр цифровой АКИП-4102

Артикул: 1-13165

РЕЖИМ ОСЦИЛЛОГРАФА
• Полоса пропускания: 0…20 МГц
• Коэффициент отклонения: 5 мВ/дел…5 В/дел
• Входное сопротивление: 1 МОм ± 2% // 20 пФ±3 пФ
• Частота дискретизации: 100 МГц
• Объем памяти: 6 кБ
• Разрядность АЦП: 8 бит
РЕЖИМ МУЛЬТИМЕТРА
• Пределы измерения напряжений
  • Постоянное 400 мВ, 4 В, 40 и 400 В
  • Переменное 4 В, 40 и 400 В (диапазон частот 40…400 Гц)
• Разрешение: 100 мкВ, 1 мВ, 10 мВ, 100 мВ в зависимости от предела
• Вх. сопротивление: 10 МОм
• Предел измерений: 40 мА, 400 мА, 10 А
• Разрешение: 10 мкА, 100 мкА, 10 мА
• Диапазон частот перем. тока: 40…400 Гц


ОБЩИЕ ДАННЫЕ
• Дисплей: Цветной ЖКИ (320×240), диагональ 9,6 см, 4096 цветов
• Размеры: 180 × 115 × 40 мм
• Вес: 0,7 кг




Осциллограф-мультиметр цифровой АКИП-4102


• Осциллограф: 2 канала, полоса пропускания 20 МГц
• Частота дискретизации до 100 МГц в реальном времени
• Автоматические и курсорные измерения
• Длина памяти 6 кБ на канал
• Интерполяция sin x/x, матем. обработка (+,-,/,х), режим XY
• Мультиметр: измерение напряжения, тока, сопротивления, емкости
• Цветной ЖК-дисплей, интерфейс USB
• Автономное батарейное питание
• Ударопрочное исполнение




Характеристики
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
РЕЖИМ ОСЦИЛЛОГРАФА
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания 0…20 МГц
Коэффициент отклонения 5 мВ/дел…5 В/дел
Входное сопротивление 1 МОм ± 2% // 20 пФ±3 пФ
Сопряжение входа Открытый, закрытый, заземлен
Время нарастания ≤ 17,5 нс
Погрешность коэффициента отклонения ±3%
Временная задержка между каналами 150 пс
Макс. входное напряжение 400 Впик.
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки 5 нс/дел…5 с/дел (шаг 1-2,5-5)
Погрешность коэф. развертки 0,01%
СИНХРОНИЗАЦИЯ Режимы запуска Однократный, нормальный, авто
Источник синхронизации Канал 1, Канал 2
Типы синхронизации По фронту, ТВ-синхронизация (поле, строка)
Погрешность установки уровня синхронизации ±0,3 деления
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Частота дискретизации 100 МГц
Объем памяти 6 кБ
Разрядность АЦП 8 бит
Режимы выборки Нормальный, усреднение, пиковый детектор
РЕЖИМ МУЛЬТИМЕТРА
ПОСТОЯННОЕ И ПЕРЕМЕННОЕ
НАПРЯЖЕНИЕ
Пределы измерения напряжений Постоянное 400 мВ, 4 В, 40 и 400 В
Переменное 4 В, 40 и 400 В (диапазон частот 40…400 Гц)
Разрешение 100 мкВ, 1 мВ, 10 мВ, 100 мВ в зависимости от предела
Входное сопротивление 10 МОм
Погрешность измерения ± 1%
ПОСТОЯННЫЙ ИПЕРЕМЕННЫЙ ТОК Предел измерений 40 мА, 400 мА, 10 А
Разрешение 10 мкА, 100 мкА, 10 мА
Диапазон частот перем. тока 40…400 Гц
Погрешность измерения Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела
Переменный ток: ±1,5%, ±2%, ±5% в зависимости от предела
СОПРОТИВЛЕНИЕ Предел измерений 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм
Разрешение 0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм
Погрешность ±1%
ЕМКОСТЬ Предел измерений 51 нФ, 512 нФ, 5,12 мкФ, 51,2 мкФ, 100 мкФ
Разрешение 10 пФ, 100 пФ,1 нФ, 10 нФ, 100 нФ в зависимости от предела
Погрешность ±3%
ОБЩИЕ ДАННЫЕ Дисплей Цветной ЖКИ (320×240), диагональ 9,6 см, 4096 цветов
Источник питания Литиевая батарея, время автономной работы 4 часа
Зарядное устройство/адаптер 220 В, 50 Гц 8,5 В постоянное, 1,5 А
Условия эксплуатации 0 °С…40 °С; отн. влажность не более 80 %
Интерфейс USB
Размеры 180 × 115 × 40 мм
Вес 0,7 кг
Комплект поставки


• Пробник ×10 (2)
• AC-DC адаптер
• Измерительные кабели (2)
• Провод для калибратора
• Кабель USB
• Руководство по эксплуатации
• ПО
• Металл. кейс
