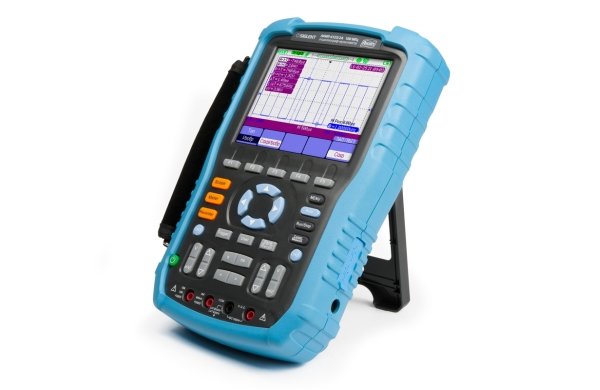

Особенности осциллографа-мультиметра АКИП-4125/4А:
- Цифровой осциллограф, мультиметр, TrendPlot, регистратор
- Осциллограф: 2 канала, полоса пропускания: 200 МГц
- Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 50 ГГц
- Длина памяти 1 МБ на канал (2 МБ при объединении каналов)
- Автоматические измерения (до 32-х параметров одновременно) и 3 вида курсорных измерений (∆U, ∆T, режим «слежение»)
- Математика: БПФ, +, -, х, /
- Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), чередующийся запуск (ALT)
- Интерполяция: Sin X/х, линейная
- Режим X-Y
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Цифровая запись (данные/осциллограммы): TrendPlot - 800 кБ (осциллограф), 1,6 МБ (мультиметр); регистратор - 7 МБ
- Память: 10 осциллограмм и 20 профилей настроек (запись и вызов)
- Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов
- Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра
- Автономное батарейное питание (5 ч), цветной ЖК-дисплей (14,5 см)
- Интерфейсы: USB 2.0
- Поддержка подключения внешних USB-накопителей
- ПО: совместимость MS Windows XP, Vista, 7 (32 bit).
- Габаритные размеры 259х163х53.
- Масса 1,5 кг (с аккумулятором).
Технические характеристики
| Режим осциллографа | |
| Канал вертикального отклонения | |
| Параметр | Значение |
| Полоса пропускания | 0…200 МГц |
| Время нарастания | ≤ 1,7 нс |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…100 В/дел |
| Погрешность установки Коткл. | ± 3 % |
| Постоянное смещение | 2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В |
| Входной импеданс | 1 МОм ±2% / 18пФ ±3 пФ |
| Максимальное входное напряжение | Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III |
| Связь по входу | Открытый, закрытый, “земля” |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв) | 2,5 нс/дел…50 с/дел |
| Погрешность уст. Кразв | ±0,005 % |
| Режим работы | Основной, ZOOM окна, самописец (ROL), X-Y |
| Синхронизация | |
| Ист. синхронизации | Канал 1, Канал 2 |
| Режимы запуска разв. | Автоколебательный, ждущий, однократный |
| Тип синхронизации | По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT) |
| Аналого-цифровое преобразование | |
| Разрядность АЦП | 8 бит |
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении) |
| Эквивалентная 50 ГГц (для периодического сигнала) | |
| Интерполяция | Sin (х) /х |
| Объем памяти | 16 кБ на канал |
| (32 кБ при объед. каналов) |
|
| Режим сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел) |
| Измерения | |
| По вертикали | Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
| Измерение вр. задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Курсорные | ΔU, ΔT, Δ1/T (вручную), режим «слежение» |
| Режим мультиметра | |
| Постоянное и переменное (скз) напряжение | |
| Пределы измерения напряжений | DC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В |
| AC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц) | |
| Разрешение | Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
| Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В | |
| Входное сопротивление | 10 МОм |
| Погрешность | Пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр |
| Перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр | |
| Постоянный и переменный (скз) ток | |
| Предел измерений | 60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц) |
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА |
| Погрешность измерения | ± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А) |
| Сопротивление | |
| Предел измерений | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм |
| Разрешение | 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм |
| Погрешность | ± 1 % ± 5 емр |
| Прозвон цени | |
| Порог срабатывания | < 50 Ом |
| Индикация | Непрерывный зв. сигнал f=2 кГц |
| Испытание P-N | |
| Макс. ток теста | 1,5 мА |
| Напряжение теста | 0…2 В |
| Емкость | |
| Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ |
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ |
| Погрешность | ± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр |
| Минимальное измеряемое значение емкости | 5 нФ |
| Trendplot | |
| Режим просмотра | Полный - отображение всех записанных данных |
| Нормальный - отображение последних записанных данных | |
| Длина памяти | Осциллограф: 800 кБ; Мультиметр: 1,2 МБ |
| Длительность записи | Осциллограф: > 18 часов; Мультиметр: > 33 часов |
| Источник сигнала | Канал 1 (2), 1 и 2, мультиметр |
| Доп. функции | Ручной запуск, курсорные измерения, растяжка (Zoom) |
| Регистратор | |
| Коэф. развертки (Кразв.) | 100 мс/дел…50 с/дел |
| Длина памяти | Внутренняя: 7 МБ при объединении (3,5 на канал) |
| Внешняя: в зависимости от объема USB-flash диска | |
| Дополнительные возможности | |
| Интерфейс | USB 2.0 для сохранения данных и дистанционного управления |
| Математика | Сложение, вычитание, умножение, деление, БПФ, инверсия |
| Документирование | Запись и воспроизведение до 2500 кадров |
| Сохранение данных | Запись формы сигнала в стандартах Bmp, CSV |
| Общие данные | |
| Память | 10 осциллограмм / 20 профилей (внутр./внеш USB-flash) |
| ЖК-дисплей | Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000» |
| Интерфейс | USB 2.0 – 2шт (device, host) |
| Универсальное питание | ~220 В/ 50 Гц; < -> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы) |
| Условия эксплуатации | 0 °С…40 °С; отн. влажность не более 75 % |
| Габаритные размеры | 259 × 163 × 53 мм |
| Масса | 1,5 кг (с аккумулятором) |
Комплект поставки
| № | Наименование | Количество |
| 1 | Осциллограф-мультиметр АКИП-4125/4А | 1 |
| 2 | Пробники осциллографа х1/х10 | 2 |
| 3 | Калибратор пробников | 1 |
| 4 | Кабель USB | 1 |
| 5 | Адаптер питания~220 В | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | CD-диск | 1 |
| 8 | Мягкая сумка | 1 |
