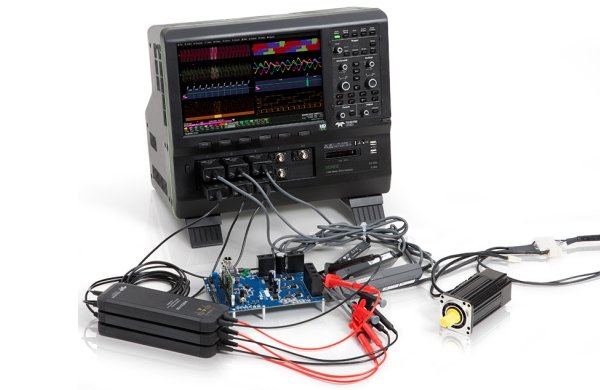

Цифровой осциллограф высокого разрешения + анализатор электрической мощности, АЦП 12 бит (15 бит в режиме эквивалентного разрешения, ERES); 8 каналов, полоса пропускания 500 МГц; максимальная частота дискретизации 10 ГГц/канал; эквивалентная частота дискретизации 125 ГГц (для периодического сигнала); память 50 МБ/канал (опции 100 и 250 МБ/канал). Программные функции: анализ 3-фазных систем, интегрированных электромеханических приводов и электроустановок (ЭУ); измерения «статических» (установившихся) и динамических» (переходных) параметров. Пользовательский интерфейс MAUI + One Touch. Режимы: Wave Scan, History, LabNotebook, сегментированная развертка; инновационный режим мультизакладок Q-Scape; измерения и математика – расширенный набор; анализатор спектра – в стандартной комплектации;программные опции – анализатор электрической мощности, декодирование последовательных протоколов (19 стандартов), цифровые фильтры, анализ на ЭМС и пр.; TFT сенсорный экран 31 см, разрешение 1280×800 точек (WXGA), отображение до 40 осциллограмм одновременно. (Высоковольтные и токовые пробники заказываются дополнительно).
Технические характеристики
| Тип осциллографа | Цифровой |
| Число каналов | 8 |
| Полоса пропускания | 500 МГц |
| Максимальная частота дискретизации | 10 ГГц |
| Максимальный объем памяти | 50 МБ (опции – до 250 МБ) |
| АЦП (бит) | 12 |
| Сопротивление входа | 50 Ом, 1 МОм |
| Особенности | Цифровой осциллограф с функцией анализатора мощности электродвигателей и приводов. Широкий спектр математических функций и режим “Анализатор спектра” в штатной комплектации. Режим WaveScan – поиск аномалий в длинной записи по 20 условиям. Авто- и курсорные измерения, сегментированная память. Интеллектуальная система синхронизации, синхронизация ТВ и HDTV. Опция синхронизации и декодирования по сигналам цифровых шин. Возможность интеграции с пакетами MathCad, MatLab, Excel. Поддержка программных опций по анализу телекоммуникационных масок (PMT). Приложение LabNotebook – для создания отчетов и документирования результатов работы. Режим мультизакладок Q-ScapeTM для оптимизации использования рабочей части экрана. Подключение внешнего монитора. |
| Интерфейс | USB, LAN, опция – GPIB |
| Дисплей | TFT, емкостной сенсорный, диагональ 31,0 см, разрешение 1280х800 |
| Масса (кг) | 12,3 |
