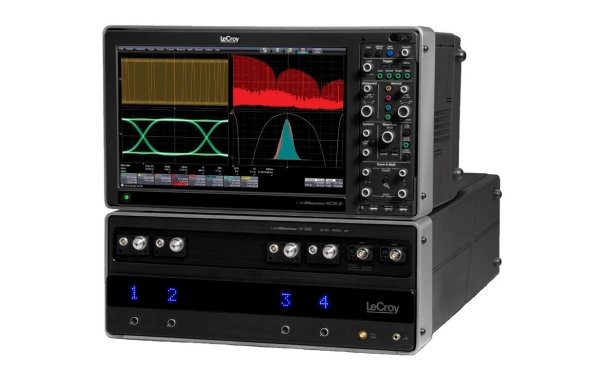

Особенности цифрового осциллографа LabMaster 10-36Zi-A-R:
- Полоса пропускания: 36 ГГц;
- Многоканальный: до 80 каналов;
- Максимальная частота дискретизации: 80 ГГц;
- Максимальный объём памяти: 1024 МБ;
- Единая архитектура построения обеспечивает возможность микширования полос пропускания в пределах одной осциллографической системы;
- Технология канальной синхронизации ChannelSync ™ обеспечивает прецизионную синхронизацию процессов в модульной многоканальной системе;
- Максимальное быстродействие за счет использования многоядерного процессора серверного типа в сочетании с потоковой архитектурой X-Stream II;
- Ультранизкий уровень межканального джиттера модульной системы (130 фс с.к.з.);
- Ультравысокая временная стабильность (50 фс с.к.з.);
- Настольное исполнение или монтаж в стойку (в зависимости от конфигурации системы).
Технические характеристики
| Параметры |
LabMaster 10-36Zi-A-R |
||||||
| Конфигурация системы | |||||||
|
Модуль управления |
LabMaster MCM-Zi-A (число модулей в системе 1) |
||||||
|
Модуль сбора данных |
LabMaster 10 Zi-A (число модулей в системе от 1 до 20) |
||||||
| Канал вертикального отклонения | |||||||
|
Макс. число каналов: |
4 канала до 80 каналов |
2 канала 50-65 ГГц // 4 канала 36 ГГц |
|||||
|
Полоса пропускания (-3 дБ, вход 50 Ом / 1,85 мм, > 10 мВ/дел), ГГц |
- |
- |
- |
- |
50 |
59 |
65 |
|
Полоса пропускания (-3 дБ, вход 50 Ом / 2,92 мм, > 5 мВ/дел), ГГц |
20 |
25 |
30 |
36 |
|||
|
Время нарастания (10-90%, 50 Ом), пс |
19,3 |
15,4 |
12,8 |
10,7 |
8,0 |
6,9 |
6,5 |
|
Ограничение полосы пропускания, ГГц |
1 / 3 / 4 / 6 / 8 / 13/ 16 |
1 / 3 / 4 / 6 / 8 / 13 / 16 / 20 |
1 / 3 / 4 / 6 / 8 / 13 / 16 / 20 / 25 |
1 / 3 / 4 / 6 / 8 / 13/ 16 / 20 / 25 / 30 / 33 |
ПП < 36 ГГц нет | 50 | 50 / 60 |
||
|
Входной импеданс |
50 Ом ± 2 % |
50 Ом ± 2 % |
|||||
|
Связь по входу |
Открытый (DC), заземлен (GND) |
Открытый (DC), заземлен (GND) Открытый (DC) |
|||||
|
Вертикальное разрешение |
8 бит (до 11 бит в режиме эквивалентного увеличенного разрешения, ERes) |
||||||
|
Макс. входное напряжение |
± 2 Вмакс (< 76 мВ/дел), 5,5 Вскз (г 76 мВ/дел) |
± 2 Вмакс (< 76 мВ/дел), 5,5 Вскз (г 76 мВ/дел) ± 2 Вмакс (< 80 мВ/дел) |
|||||
|
Коэф. отклонения |
5 мВ - 500 мВ/дел |
5 мВ - 500 мВ/дел 10 мВ - 80 мВ/дел (возможно больше с помощью внешних аттенюаторов) |
|||||
|
Постоянное смещение |
± 500 мВ (5 - 75 мВ/дел); ± 4 В (76 - 500 мВ/дел) |
± 500 мВ (< 76 мВ/дел); ± 4 В (г 76 мВ/дел) ± 500 мВ (10 - 80 мВ/дел) |
|||||
