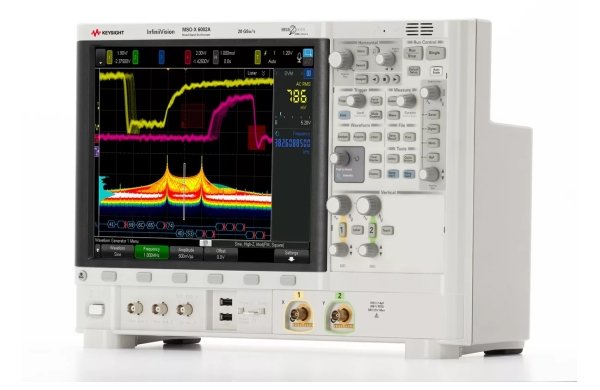

Осциллограф MSOX6002A: от 1 ГГц до 6 ГГц, 2 аналоговых и 16 цифровых каналов
Описание
Осциллографы серии InfiniiVision 6000 X объединяют в себе высокие характеристики и невысокую стоимость, устанавливая новый стандарт в сегменте портативных высокопроизводительных осциллографов. Эти осциллографы предназначены для инженеров, которым требуются портативные универсальные приборы с широкой полосой пропускания, мощными возможностями по отображению сигналов, широким выбором встроенных функций, а также привычным пользовательским интерфейсом встроенной операционной системы — и все это по доступной цене.
Благодаря самому большому в отрасли емкостному сенсорному экрану с диагональю 12,1 дюйма (30,7 см) с поддержкой технологии мультитач и функции управления голосом осциллографы серии InfiniiVision 6000 X исключительно удобны в использовании. Интерфейс приборов специально адаптирован для работы с сенсорным дисплеем, поэтому инженерам потребуется меньше времени на настройку осциллографа, и больше времени остается на разработку и тестирование электронных устройств. Инновационная функция «запуска касанием» InfiniiScan Zone позволяет существенно упростить захват сигналов: достаточно найти интересующий сигнал и начертить вокруг него на экране прямоугольник — и осциллограф сможет осуществить запуск по этому событию.
Осциллографы серии InfiniiVision 6000 X устанавливают новый стандарт отображения сигналов, обеспечивая чрезвычайно высокую — до 450 000 осциллограмм в секунду — скорость обновления сигналов на экране, которая позволяет более детально исследовать поведение сигнала и гарантирует большую степень доверия к результатам разработки. Режим сегментированной памяти в стандартной комплектации позволяет превратить осциллограф в эффективный инструмент захвата длинных сигналов со сверхглубокой памятью.
В стандартный комплект поставки осциллографы серии 6000 X входят пассивные пробники — по одному на каждый канал.
Ключевые возможности и технические характеристики
Новый эталон полосы пропускания
- Низкий уровень собственных шумов: 115 мкВ (СКЗ) при коэффициенте отклонения 1 мВ/дел. и частоте сигнала 1 ГГц
- Возможность настройки аппаратного ограничения полосы пропускания на каждом канале
- Компактный прибор глубиной всего 15 см и массой 6,8 кг
Новый стандарт отображения сигналов
- Скорость обновления сигналов на экране: более 450 000 осциллограмм в секунду
- Емкостной сенсорный дисплей с диагональю 12,1 дюйма (30,7 см) с поддержкой технологии мультитач и функцией аппаратного «запуска касанием» InfiniiScan Zone
- Функции построения гистограмм и отображения сигналов с градацией по цвету в стандартной комплектации
- Опции анализа джиттера и анализа глазковых диаграмм в режиме реального времени
Новый стандарт интеграции
- Шесть приборов в одном: осциллограф, 16 встроенных цифровых каналов (в моделях осциллографов смешанных сигналов), опция запуска по сигналам и декодирования данных последовательных шин, встроенный двухканальный генератор сигналов стандартной/произвольной формы, встроенный 3-разрядный цифровой вольтметр, встроенный 10-разрядный частотомер и сумматор
- Возможность полной модернизации, включая расширение полосы пропускания
Стандартные конфигурации
2 аналоговых и 16 цифровых каналов, 1 ГГц |
Осциллограф MSOX6002A, стандартная конфигурация с полосой пропускания 1 ГГц Конфигурация включает: MSOX6002A InfiniiVision 6000 X-Series Mixed Signal Oscilloscope, 1 GHz, 20 GS/s, 2 Channel |
2 аналоговых и 16 цифровых каналов, 2,5 ГГц |
Осциллограф MSOX6002A, расширенная полоса пропускания до 2,5 ГГц Конфигурация включает: MSOX6002A InfiniiVision 6000 X-Series Mixed Signal Oscilloscope, 1 GHz, 20 GS/s, 2 Channel |
2 аналоговых и 16 цифровых каналов, 4 ГГц |
Осциллограф MSOX6002A, расширенная полоса пропускания до 4 ГГц Конфигурация включает: MSOX6002A InfiniiVision 6000 X-Series Mixed Signal Oscilloscope, 1 GHz, 20 GS/s, 2 Channel |
2 аналоговых и 16 цифровых каналов, 6 ГГц |
Осциллограф MSOX6002A, расширенная полоса пропускания до 6 ГГц Конфигурация включает: MSOX6002A InfiniiVision 6000 X-Series Mixed Signal Oscilloscope, 1 GHz, 20 GS/s, 2 Channel |
Опции и аксессуары
DSOX6000-PLG | Continental European Power Cord - Only For EU DISTR W MULT Power Cord Standards |
DSOX6AERO |
MIL-STD 1553 and ARINC 429 serial triggering and analysis, fixed perpetual license
|
DSOX6AUDIO |
Audio serial triggering and analysis (I2S), fixed perpetual license
|
DSOX6AUTO |
Automotive serial triggering and analysis (CAN/LIN),, fixed perpetual license
|
DSOX6B10T252BW |
Bandwidth upgrade,1.0 GHz to 2.5 GHz, 2 channel, fixed perpetual license
|
DSOX6B10T402BW |
Bandwidth upgrade,1.0 GHz to 4.0 GHz, 2 channel, fixed perpetual license
|
DSOX6B10T602BW |
Bandwidth upgrade,1.0 GHz to 6.0 GHz, 2 channel, fixed perpetual license
|
DSOX6COMP |
Computer serial triggering and analysis (RS232/UART), fixed perpetual license
|
DSOX6EMBD |
Embedded serial triggering and analysis (I2C, SPI), fixed perpetual license
|
DSOX6FLEX |
FlexRay serial triggering and analysis, fixed perpetual license
|
DSOX6FPGAX |
FPGA dynamic probe option for Xilinx, fixed perpetual license
|
DSOX6JITTER |
Jitter analysis and clock recovery, fixed perpetual license
|
DSOX6MASK |
Mask limit testing,, fixed perpetual license
|
DSOX6PWR |
Power analysis application, fixed perpetual license
|
DSOX6USBFL |
USB 2.0 Full/Low Speed serial decode and triggering, fixed perpetual license
|
DSOX6USBH |
USB 2.0 Hi-Speed serial decode and triggering,, fixed perpetual license
|
DSOX6USBSQ |
USB 2.0 pre-compliance test analysis software, fixed perpetual license
|
DSOX6VID |
Enhanced video/TV application package, fixed perpetual license
|
DSOX6WAVEGEN2 |
Dual channel wavegen 20 MHz AWG , fixed perpetual license
|
DSOXDVMCTR |
Integrated Digital Voltmeter and 10 digit counter, fixed perpetual license
|
DSOXEDK |
Education and Training Kit for 2000, 3000, 4000 and 6000 X-Series Oscilloscopes, fixed perpetual license
|
MSOX6000-825 | Internal demo item - for CFG002 |
MSOX6000-A6J | ANSI Z540-1-1994 Calibration |
MSOX6002-AB0 | Overlay - Traditional Chinese front panel |
MSOX6002-AB1 | Overlay - Korean front panel |
MSOX6002-AB2 | Overlay - Simplified Chinese front panel |
MSOX6002-AB9 | Overlay - Portuguese front panel |
MSOX6002-ABD | Overlay - German front panel |
MSOX6002-ABE | Overlay - Spanish front panel |
MSOX6002-ABF | Overlay - French front panel |
MSOX6002-ABJ | Overlay - Japanese front panel |
MSOX6002-ABZ | Overlay - Italian front panel |
MSOX6002-AKT | Overlay - Russian front panel |
