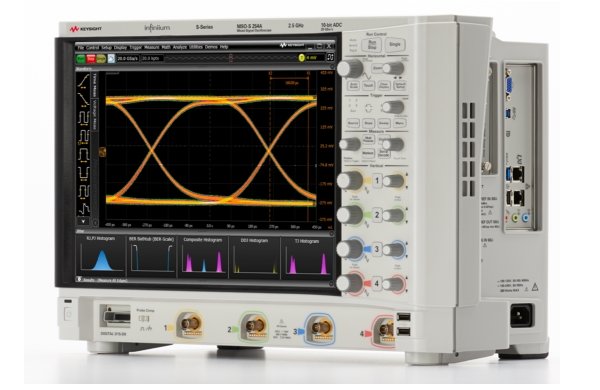

- Полоса пропускания 4 ГГц (с возможностью расширения)
- 4 аналоговых и 16 цифровых каналов
- Макс. частота дискретизации 20 Гвыб./с, глубина памяти 50 Мвыб./канал (стандарт.)
- Входные каскады с эффективным числом разрядов 7,2; 10-разрядный АЦП
- Емкостной сенсорный дисплей с диагональю 38,1 см и твердотельный жесткий диск
- Широкий набор прикладных программ для декодирования протоколов, тестирования на соответствие стандартам и анализа сигналов
| Полоса пропускания / Полоса анализа | 4 ГГц |
|---|---|
| Расширение полосы пропускания | Доступно |
| Количество каналов | 4 + 16 |
| Макс. объем памяти |
100 Мвыб (2 канала), 50 Мвыб (4 канала) |
| Макс. частота дискретизации |
20 Гвыб/с (2 канала), 10 Гвыб/с (4 канала) |
| Размер дисплея | 15 дюймов (38,1 см) |
| Скорость обновления сигналов на экране | 700 осциллограмм/с |
| Разрядность АЦП | 10 разрядов |
| Минимальный уровень шумов |
768 мкВ (СКЗ) при коэффициенте отклонения 50 мВ/дел. |
| Эффективное число разрядов (ENOB) | 7,2 |
| Время нарастания/спада (тип.) |
107,5 пс (10-90%), 77,5 пс (20-80%) |
| Встроенные возможности (опции) | Цифровые каналы |
| Специальные виды запуска |
|
| Запуск и декодирование протоколов | Опция |
| Операционная система | Windows 7 |
| Реального времени | Да |
