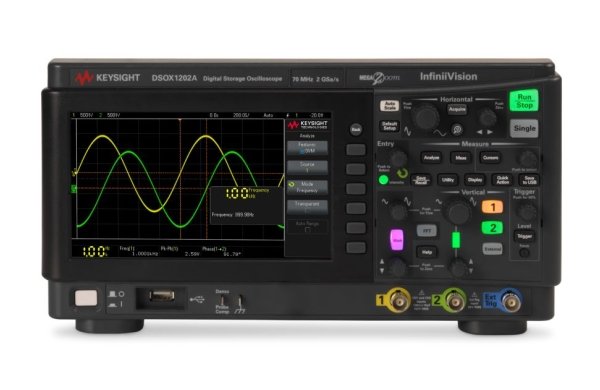

Осциллограф Keysight DSOX1202A

Артикул: 1-378800

Тип осциллографа: Цифровой; Число каналов: 2; Полоса пропускания: 70 МГц; Максимальная частота дискретизации: 2 ГГц; Максимальный объем памяти: 2 МБ; АЦП (бит): 8; Сопротивление входа: 1 МОм; Логические каналы: нет; Особенности: Программное расширение полосы пропускания до 100 МГц и до 200 МГц. Встроенный вольметр, частотомер, декодирование протоколов последовательных шин I²C, SPI, UART and CAN, LIN. Скорость обновления экрана до 200000 осц./сек.; Интерфейс: USB LAN; Дисплей: TFT, 17,8 см; Масса (кг): 3,23

Описание осциллографа DSOX1202A:

Новые модели осциллографов InfiniiVision 1000 X-Series имеют возможность расширения диапазона рабочих частот с помощью лицензированного программного обеспечения. Это позволяет клиентам приобретать полосы частот, необходимые для решения задач в данный момент, а также обновлять и расширять функции прибора по мере развития технологий. Осциллографы InfiniiVision 1000 X-Series, доступные в вариантах исполнения с полосой пропускания до 70 МГц, представляют следующие инновационные решения:

Технология Keysight MegaZoom IV ASIC, обеспечивающая частоту обновлений до 200 тыс. сигналов в секунду и частоту выборки 2 Гвыб/с, позволяет визуализировать случайные и редкие помехи и аномалии, которые обычный осциллограф с аналогичной стоимостью может пропустить.

Экономия пространства за счет объединения шести приборов в одном: пользователям доступны анализатор АЧХ/ФЧХ (с функцией построения диаграмм Боде), генератор сигналов стандартной формы (диапазон 20 МГц), анализатор протоколов, цифровой вольтметр и цифровой частотомер.

Стандартное подключение через USB-порты и сети LAN позволяет нескольким инженерам работать на одном приборе, используя веб-браузер для дистанционного управления. Благодаря этому студенты и сотрудники могут совместно работать над проектами из любой точки мира, экономя время и деньги.

Профессиональное качество измерений и возможностей аналитического ПО, в том числе функция быстрого преобразования Фурье (БПФ) для анализа частотного диапазона и выявления малозаметных аномалий. Быстрый анализ и определение параметров сигнала благодаря выявлению перекрестных помех и искажений, обусловленных нелинейностью усилителя, а также возможность проверки сигналов на соответствие/несоответствие заданной маске со скоростью до 200 тыс. испытаний в секунду.

Стандартная функция последовательной передачи данных, позволяющая активировать и декодировать большинство низкоскоростных протоколов последовательной передачи данных, таких как Inter-IC (I2C), последовательные периферийные интерфейсы (SPI), универсальные асинхронные приемопередатчики (UART/RS232), местные контроллерные сети (CAN) и коммутируемые локальные сети (LIN). Функция листинга (формирование списков) обеспечивает удобство просмотра пакетов данных с корреляцией по времени и выделением ошибок.

Особенности осциллографа DSOX1202A:

  • Программное расширение полосы пропускания до 70 МГц;
  • Встроенный вольметр, частотомер, декодирование протоколов последовательных шин I²C, SPI, UART and CAN, LIN;
  • Скорость обновления экрана до 200000 осц./сек.

Технические характеристики

Параметр Значение
Тип осциллографа Цифровой
Число каналов 2
Полоса пропускания 70 МГц
Максимальная частота дискретизации 2 ГГц
Максимальный объем памяти 2 МБ
АЦП (бит) 8
Сопротивление входа 1 МОм
Логические каналы Нет
Интерфейс USB | LAN
Дисплей TFT, 17,8 см
Масса (кг) 3,23
