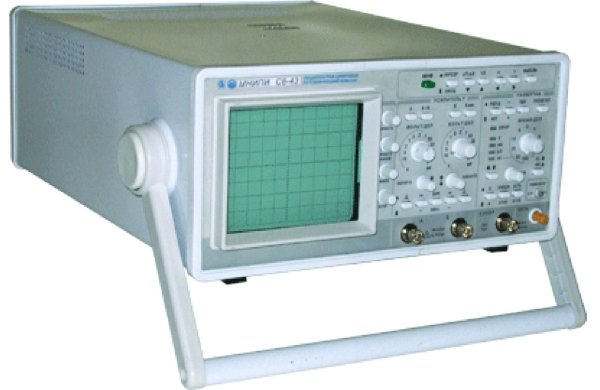

С8-43 - цифровой запоминающий осциллограф – предназначен для исследования сложных периодических и однократных сигналов в полосе частот 0-50 МГц путем их регистрации в цифровой памяти длиной до 64 кбайт с частотой дискретизации до 100 МГц, измерения амплитудных и временных параметров исследуемого сигнала и наблюдения самого сигнала и результатов измерений на экране электронно-лучевой трубки (ЭЛТ). Имеет привычный для пользователя интерфейс управления, аналогичный аналоговым осциллографам, когда все основные режимы управляются отдельными органами управления на передней панели. Дополнительные функции цифрового осциллографа вызываются через меню. Благодаря оригинальному решению блока индикации, имеет «живое» и качественное изображение сигналов на экране ЭЛТ (как у аналогового осциллографа). Д
- ва независимых канала от 2 мВ/дел
- Полоса пропускания 0-50 МГц
- Размер памяти 64 кбайт/канал
- Привычный интерфейс управления
- Качественное изображение сигнала
Технические характеристики
|
Число каналов |
2 в каждом канале АЦП 8 бит, 64 кбайт/канал |
|
Вертикальное отклонение |
|
|
Полоса пропускания: |
0 - 50 МГц |
|
Время нарастания ПХ |
≤ 7нс |
|
Входной импеданс |
1 ± 0,03 МОм, 25 пФ |
|
Коэффициенты отклонения |
2 мВ/дел - 10 В/дел (шаг 1-2-5) |
|
Максимальное входное напряжение |
100 В, с делителями 1:10 – 300 В |
|
Погрешность амплитудных измерений |
≤ 2,5% маркеры – горизонтальные линии |
|
Частота дискретизации: |
100 МГц, эквивалентная – 10 ГГц |
|
Горизонтальное отклонение |
|
|
Коэффициенты развёртки |
10 нс/дел - 100 с/дел (шаг 1-2-5) |
|
Режим запуска развертки |
Автоматический, ждущий, однократный |
|
Погрешность временных измерений |
≤ 1,5% маркеры – вертикальные линии |
|
Синхронизация |
Внутренняя, внешняя, от сети |
|
Режимы сбора данных (управление через меню) |
Пред-послезапуск не менее 64 экранов на всех развёртках, режим регистрации пиковых значений длительностью не менее 10 нс, фильтр низких частот, режимы усреднения и накопления, хранение в памяти до 3-х сигналов, запись и хранение однократных сигналов с возможностью масштабирования |
|
Цифровые измерения |
Измерения между маркерами (ΔU, ΔT - измерения) по всей длине памяти |
|
Тип экрана |
ЭЛТ ( производство - Голландия) |
|
Общие характеристики |
|
|
Размер экрана |
80x 100 мм, 1000х200 пикселов |
|
Встроенный калибратор |
частота "меандра"- (1000 ± 3) Гц, амплитуда - (3 ± 0,018) В |
|
Питание |
230 ± 23В, 50 ± 0,5 Гц |
|
Потребляемая мощность |
80 ВА |
|
Габаритные размеры |
152x342x402 мм ( с органами установки, управления) |
|
Масса |
7 кг |
|
Дополнительные возможности |
Обработка сигнала, выбор длины памяти 1 кб – 4 кб – 16 кб - 64 кб, вывод типового изображения для калибровки ЭЛТ, раздельная регулировка яркости сигнала и яркости курсоров и текстовой информации |
