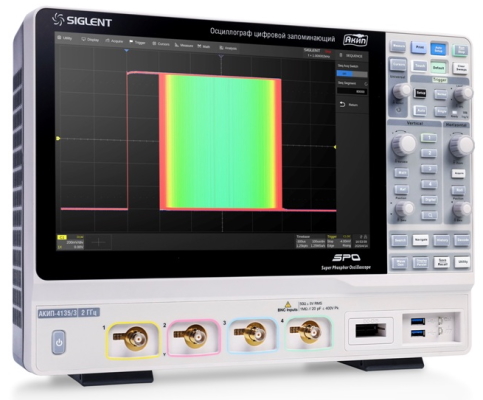

Особенности
- Количество каналов: 4;
- Полоса пропускания: 1 ГГц;
- Частота дискретизации: 5 ГГц на канал (10 ГГц в режиме ESR);
- Объем памяти (1/2/4 канала): 500 МБ/ 250 МБ/ 125 МБ на канал;
- Режимы сбора данных: выборка, пиковый детектор (200 пс), усреднение (4 /…/ 8192), Hi-Res (режим увеличенного разрешения АЦП);
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
- Интерполяция: Sin X/х, линейная;
- Более 50 видов автоматических измерений параметров, курсорные измерения
- Скорость обновления экрана: 170.000 осц/с (до 750.000 осц/с в режиме сегментированной развертки);
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 1,3 мкс);
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
- Программные измерительные функции вольтметра и частотомера по аналоговым каналам;
- Функция анализа частотных характеристик (диаграммы Боде) при использовании опции генератора;
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадтратного корня (√);
- Частотный анализ (БПФ), 8 миллионов точек.;
- Режимы растяжки окна, самописец и XY;
- Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester;
- Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);

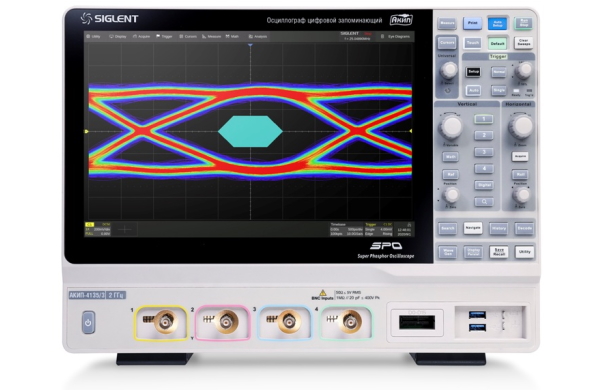

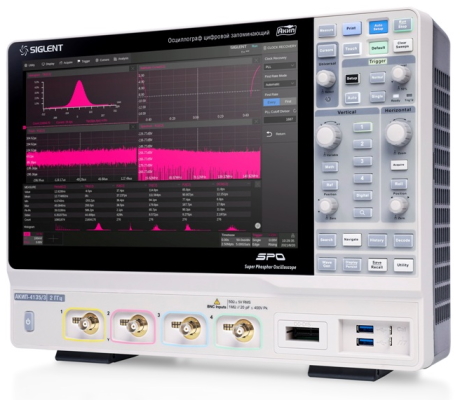

- Программная опция построения глазковых диаграмм и анализ джиттера;
- Программные опции увеличение полосы пропускания с 500 МГц до 1 ГГц, с 1 ГГц до 2 ГГц
- Анализ смешанных сигналов: 16 кан. логический анализатор (опция);
- Функциональный генератор до 25 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция);
- Интерфейсы: USB TMC (host/device), LAN;
- Видео выход (HDMI);
- Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server;
- Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 30,7 см, разрешение 1280 x 800.
 |
 |
 |
 |
Технические характеристики
| Параметры | АКИП-4135/1 | АКИП-4135/2 | АКИП-4135/3 |
| Канал вертикального отклонения | |||
| Число каналов | 4 | 4 | 4 |
| Полоса пропускания (-3 дБ) | 0…500 МГц | 0…1 ГГц | 0…2 ГГц1 |
| Время нарастания | ≤ 550 пс | ≤ 350 нс | ≤ 230 пс |
| Ограничение ПП | 20 МГц, 200 МГц | 20 МГц, 200 МГц | 20 МГц, 200 МГц |
| Коэффициент отклонения (К откл) | 500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм |
||
| Погрешность установки К откл | ± 1,5 % | ||
| Диапазон установки смещения | 50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В; 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В |
||
| Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ | ||
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 Мом ≤ 5 Вскз, ± 10 Впик – 50 Ом | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки (К разв) | 500 пс/дел…1000 с/дел | 200 пс/дел…1000 с/дел | 100 пс/дел…1000 с/дел |
| Самописец (ROLL): 50 мс/дел…1000 с/дел | |||
| Погрешность установки Кразв | ±2*10¯⁶ | ||
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | ||
| Синхронизация | |||
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | ||
| Режимы запуска развертки | Автоматический, ждущий, однократный | ||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT | ||
| Предзапуск | 0…100% памяти | ||
| Послезапуск | 0…5000 делений | ||
| Синхронизация по зоне | Две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает | ||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | ||
| Чувствительность синхронизации | Внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) | ||
| Аналого-цифровое преобразование | |||
| Разрешение по вертикали 8 | 8 бит (до 16 бит с шагом 0,5 бита в режиме эквив. разрешения (Hi-Res)) | ||
| Частота дискретизации | 5 ГГц на канал (10 ГГц в режиме ESR) 2 | ||
| Полоса пропускания в режиме Hi-Res | 9 бит: 0,25*дискретизации, до аналоговой полосы пропускания 10 бит: 0,115*дискретизации, до 1,15 ГГц (ограничение полосы пропускания) 11 бит: 0,055*дискретизации, до 550 МГц (ограничение полосы пропускания) 12 бит: 0,028*дискретизации, до 280 МГц (ограничение полосы пропускания) 13 бит: 0,014*дискретизации, до 140 МГц (ограничение полосы пропускания) 14 бит: 0,007*дискретизации, до 70 МГц (ограничение полосы пропускания) 15 бит: 0,0035*дискретизации, до 35 МГц (ограничение полосы пропускания) 16 бит: 0,0017*дискретизации, до 17 МГц (ограничение полосы пропускания) |
||
| Интерполяция | SinX/X, X | ||
| Длина записи (1/2/4 канала)³ | 500 МБ/ 250 МБ/ 125 МБ на канал | ||
| Пиковый детектор | 200 пс | ||
| Режимы работы | Выборка, пиковый детектор, усреднение, накопление, Hi-Res | ||
| Курсорные измерения | |||
| Источник курсоров | КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА | ||
| Функции | Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) Режим отслеживания: время - X1, X2, (X1-X2) | ||
| Автоматические измерения | |||
| Источник измерений | КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM | ||
| Диапазон измерений | Весь экран или ограниченно (определяется курсорами) | ||
| Функции по вертикали | Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе | ||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер | ||
| Дополнительные | Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов | ||
| Измерение задержки | Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение | ||
| Статистика | Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание | ||
| Математика | |||
| Математические каналы | F1, F2, F3, F4 | ||
| Источник математики | КАН1…КАН4, F1…F4 | ||
| Функции | +, -, х; /; d/dt, ∫dt, √, e x , 10x , ln, lg, редактор формул БПФ – частотный анализ при длине памяти 8 МБ | ||
| Дополнительные возможности | |||
| Режим HISTORY | Сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) | ||
| Диаграммы Боде | Анализ частотных характеристик по КАН1…КАН4 Требуется опция генератора сигналов SAG1021I или генераторы серии АКИП-3409, АКИП-3418, АКИП-3422 подключенный по интерфейсу USB. Диапазон частот: 10 Гц … 120 МГц Режим работы: линейный, логарифмически | ||
| Измерение мощности (опция) | Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность | ||
| Глазковые диаграммы (опция) | Источник: КАН1…КАН4 Восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) Измерения: Высота глаза, уровень «1», уровень «0», амплитуда глаза, ширина глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE Поддержка тестирования сигналов по маске | ||
| Анализ джиттера (опция) | Источник: КАН1…КАН4 Восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) Период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения, -Коэф. Заполнения, скорость передачи данных Разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER | ||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | ||
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | ||
| Декодирование | |||
| Формат данных | Стандартно - I2C, SPI, UART/RS232, CAN, LIN Опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester | ||
| Логический анализатор (Опция) | |||
| Число каналов | 16 | ||
| Частота дискретизации | 1 ГГц максимум | ||
| Длительность импульса | от 3,3 нс | ||
| Длина памяти | до 50 МБ/канал | ||
| Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN Опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT | ||
| Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) | ||
| Генератор функциональный (Опция) | |||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | ||
| Частотный диапазон | 1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
||
| Разрешение | 1 мкГц | ||
| Погрешность установки | ±5*10-5 | ||
| Частота дискретизации | 125 МГц | ||
| Длина памяти | 16000 точек для произвольной формы | ||
| Разрядность ЦАП | 14 бит | ||
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом); -3 В ~ +3 В (1 МОм) | ||
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | ||
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | ||
| Симметрия | 0 % ~ 100 % (для пилы) | ||
| Напряжение изоляции | ± 42 Впик | ||
| Общие данные | |||
| ЖК-дисплей | Цветной (TFT) емкостный сенсорный, диагональ 30,7 см, разрешение 1280 x 800, 8 x 10 делений | ||

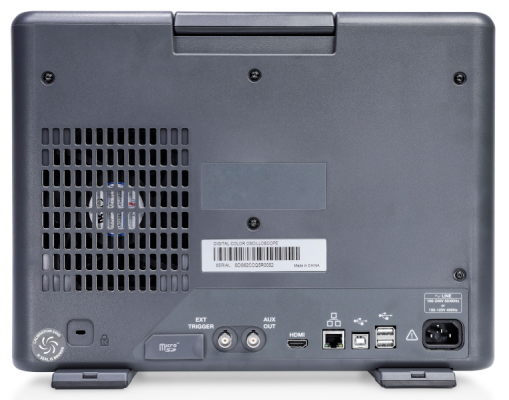

| Входы выходы | Передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр Задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз，ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) HDMI | ||
| Напряжение питания | 100…240 В (50/ 60 Гц), 100…120 В (400 Гц); 193 Вт максимум | ||
| Габариты (ДхШхВ) | 379 х 159 х 288 мм | ||
| Масса | Нетто: 5,5 кг; Брутто: 7,1 кг | ||
