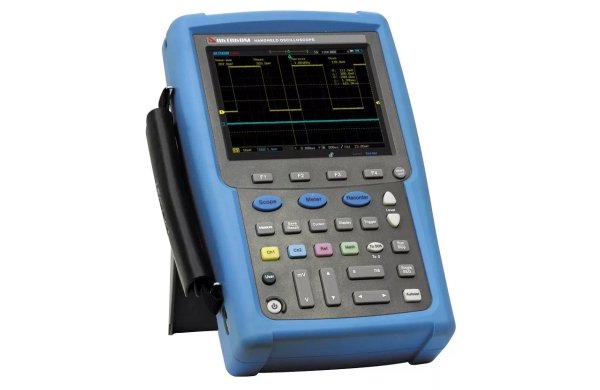

Особенности: • 3 прибора в одном: осциллограф, цифровой мультиметр, регистратор |
Технические характеристики
| Режим осциллографа | ||
| Количество каналов | 2 | |
| Полоса пропускания | 100 МГц | |
| Режим регистрации | выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM) | |
| Интерполятор | Sin (x)/x | |
| Компенсация пробников | меандр, 1 кГц | |
| Скорость захвата осциллограмм | 50000 осц./сек | |
| Максимальное напряжение | Между изолированными каналами | CAT II 1000 В, CAT III 600 В |
| На BNC входе относительно земли | CAT II 1000 В, CAT III 600 В | |
| Макс.входное напряжение | CAT II 600 В, CAT III 300 В | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 МОм ±1% || 15 пФ ±3 пФ | |
| Учет ослабления пробников | 1X, 10X, 100X | |
| Параметры горизонтальной системы | Макс. частота дискретизации | 1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал) |
| Макс. глубина записи | 240 К (один канал), 120 К (каждый канал) | |
| Коэффициент развертки | 4 нс - 10 с/дел с шагом 1-2-4 | |
| Диапазон | ±6 делений | |
| Погрешность времени выборки и времени задержки | ±20 ppm | |
| Параметры вертикальной системы | Вертикальное отклонение | 5 мВ/дел - 50 В/дел с шагом 1-2-5 |
| АЦП | 8 бит | |
| Диапазон | ±4 деления | |
| Полоса пропускания для аналогового сигнала | 100 МГц | |
| Ограничение полосы пропускания | 20 МГц | |
| Время нарастания | ≤3.5 нс | |
| Погрешность коэф. усиления | 5 мВ/дел - 50 В/дел: ≤±2% | |
| Измерения | Курсорные | Ручные, слежение, авто |
| Автоматические | Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay, P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase, Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle | |
| Математические операции | +, -, *, / , БПФ | |
| БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming | |
| Система запуска | Источник запуска | канал 1, канал 2, внешний |
| Режим запуска | авто, обычный, однократный | |
| Тип запуска | Фронт, импульс, логика, по последовательной шине | |
| Блокировка уровня запуска | 200 нс ~ 10 с | |
| Запуск по фронту | нарастающий, спадающий, нарастающий и спадающий | |
| Запуск по длительности импульса | (>, <, =) положительная полярность импульса (>, <, =) отрицательная полярность импульса |
|
| Запуск по логической операции | AND, OR, NAND, NOR | |
| Запуск по последовательной шине | UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429 | |
| Режим связи | DC, AC, ФВЧ, ФНЧ, шумоподавление | |
| Режим мультиметра | ||
| Разрядность | 6000 отсчетов | |
| Параметр | Диапазон | Базовая погрешность |
| Постоянное напряжение | 1 мВ...1000 В | ±0,5% |
| Переменное напряжение | 1 мВ...750 В (10 Гц...20 кГц) | ±1,0% |
| Постоянное + переменное напряжение | 1 мВ...750 В | ±1,0% |
| Постоянный ток | в зависимости от подключаемого модуля (опция) или токовых клещей | |
| Переменный ток | в зависимости от подключаемого модуля (опция) или токовых клещей | |
| Сопротивление | 0 Ом...10 МОм | ±1,0% |
| 10 МОм...20 МОм | ±3,0% | |
| 20 МОм...50 МОм | ±5,0% | |
| Емкость | 100 пФ...5 мкФ | ±10,0% |
| 5 мкФ...50 мкФ | ±5,0% | |
| Тест диодов | < 3,5 В | |
| Прозвонка | < 50 Ом | |
| Режим измерения | максимальное, минимальное, среднее, относительные измерения | |
| Регистратор | |
| Режим регистратора | мультиметр, осциллограф, запись формы сигнала осциллографа |
| Режим записи | до заполнения, зацикливание |
| Временная шкала | мультиметр: 10 с/дел ... 20 мин/дел |
| осциллограф: 10 с/дел ... 20 мин/дел | |
| запись формы: 10 мс/дел ... 2 мин/дел | |
| Режим воспроизведения | есть |
| Сохранение | 2 ячейки на режим |
| Общие характеристики | |
| Дисплей | |
| Тип дисплея | Цветной дисплей 5,6”, TFT |
| Разрешение | 640 (по горизонтали) × 480 (по вертикали) точек |
| Интерфейс | |
| Для связи с ПК | USB-device, miniUSB-host |
| Питание | |
| Напряжение | 100-240 В, 50/60 Гц |
| Батарея | 6000 мАч / 7.4 В |
| Время непрерывной работы/зарядки (типичное) | Около 5 / 4 часов |
| Массо-габаритные параметры | |
| Габаритные размеры | 254 мм × 60 мм × 160 мм (Д*В*Г) |
| Вес (без батареи и аксессуаров) | 1,38 кг |
