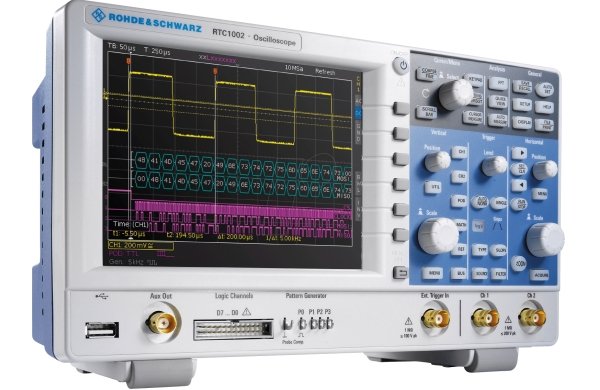

Осциллограф цифровой RTC1002 предлагает инженерам высокую чувствительность и широкую функциональность. Цифровой осциллограф Rohde & Schwarz RTC1002 имеет широкий спектр опций модернизации, что позволяет объединить в одном устройстве функции осциллографа, логического анализатора, анализатора протоколов, анализатора спектра, генератора цифровых последовательностей, функционального генератора, цифрового вольтметра и тестера компонентов.
Технические характеристики
| Характеристика | Значение | |
| Полоса пропускания | 100 МГц | |
| Количество каналов | 2 канала + внешний запуск | |
| Регистрация | Режим | Обычный Пиковый детектор Усреднение (2...1024) Высокое разрешение Огибающая Фильтр Сглаживание |
| Макс. дискретизация(реальное время) | 1 млрд отсчетов/с; 2 млрд отсчетов/с в режиме чередования |
|
| Вход |
Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MОм ± 2 % || 14 пФ ± 2 пФ | |
| Максимальное входное напряжение | 200 Впик 5 Вскз (свыше 100 кГц) |
|
| Параметры горизонтальной системы |
Скорость захвата осциллограмм | 10000 осц./сек |
| Интерполятор | sin(x)/x, линейный, выборка и удержание | |
| Глубина записи | 1 млн отсчетов; 2 млн отсчетов/с в режиме чередования; |
|
| Коэффициент развертки | 1 нс/дел ~ 100 с/дел | |
| Погрешность временной базы | ±50 ppm | |
| Задержка между каналами | ±120 нс | |
| Режимы | Y-T, X-Y, zoom, FFT, самописец ≥ 50 мс/дел | |
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит, до 16 бит при прореживании с высоким разрешением |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±15 В | |
| Низкочастотный предел | ≤2 Гц ( на входе BNC) | |
| Время нарастания | ≤3,5 | |
| Погрешность коэф. усиления | ±3% | |
| Изоляция между каналами | ≥35 дБ | |
| Измерения и анализ осциллограмм | Курсорные | амплитудные (V1, V2, ∆V), временные (t1, t2, ∆t, 1/∆t), измерение отношений (по X и Y), счет импульсов и фронтов (положительный / отрицательный), пиковые значения (размах, макс., мин.), среднеквадратическое значение, среднее значение и среднеквадратическое отклонение, скважность (положительная / отрицательная), крест-фактор, время нарастания / спада, маркер отношений |
| Автоматические | 31 автоизмерение длительность пакета, количество положительных / отрицательных импульсов, количество спадающих / нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик положительный / отрицательныхй, частота, период, амплитуда, уровень основания, положительный / отрицательный выброс, длительность импульса, коэффициент заполнения положительных / отрицательных, время нарастания / спада, задержка, фаза |
|
| Отображение | 6 измерения одновременно | |
| Маркер | до 8 маркеров | |
| Быстрые измерения | при нажатии кнопки доступные измеренные величины выводятся непосредственно на экран и непрерывно обновляются: размах напряжения, положительный / отрицательный пик, время нарастания / спада, среднее значение, среднеквадратическое значение, период, частота |
|
| Частотомер | встроенный, 5 разрядов (период, частота), диапазон 0,03 Гц...до макс. частоты, 2 измерения | |
| Быстрые математические операции | A+B, A-B, A*B, A/ B, FFT | |
| Расширенные математические функции | сложение, вычитание, умножение, деление, максимум, минимум, возведение в квадрат, квадратный корень, модуль, положительное значение, отрицательное значение, обратная величина, инвертированное значение, десятичный логарифм, натуральный логарифм, дифференцирование, интегрирование, ФНЧ с БИХ, ФВЧ с БИХ Редактор формул Выбор единиц измерения |
|
| БПФ (FFT окна) | Вид окна: прямоугольник, Hanning, Blackman, Hamming Память: 2К ... 128К Шкала: dBm, dBV, Vrms Курсорные измерения: 2 курсора Источник: аналоговые каналы |
|
| Цифровой вольтметр | Функции измерения: напряжение DC, ACскз, DC+ACскз Источник: аналоговые каналы Разрешение: 3 разряда Количество измерений: до 4 |
|
| Тестирование по маске | Годен / Не годен с выбором критерия; Реакция на событие (звуковой сигнал, стоп, скриншот, сохранение осциллограммы, выход импульса на AUX OUT) Источник: аналоговые каналы |
|
| Опорные осциллограммы | Одновременно отображаемые 4 Источник: аналоговые каналы, цифровые каналы, математические операции, опорные |
|
| Тестер компонентов | Параметры: напряжение (X), ток (Y) Выбираемые частота 50 Гц, 200 Гц Выход тестера компонентов (Aux Out): макс.выходное напряжение 10 Впик±5% (открытый контур) макс.выходной ток 10 мА±10% (замкнутый контур) |
|
| Декодирование | I²C / SPI (опция R&S®RTC-K1) RS-232 / UART / RS-422 / RS-485 (опция R&C®RTB-K2) CAN / LIN (опция R&S®RTC-K3) подробные характеристики см. полное описание |
|
Система запуска
| Характеристики | Значение | ||
|---|---|---|---|
| Диапазон уровня запуска | Внутренний | ±15 делений от центра экрана | |
| EXT | ±5 В | ||
| Режим запуска | Авто, обычный, одиночный | ||
| Блокировка уровня запуска | 50 нс ~ 10 с | ||
| Чувствительность триггера | < 0,8 дел (≥ 5 мВ/дел); < 1,5 дел (< 5 мВ/дел) - при DC, AC, ФНЧ < 1 дел - при ФВЧ < 1,5 дел - при шумоподавлении |
||
| Типы запуска | стандартно: по фронту, по длительности, видео, по логическому шаблону | ||
| опционально: I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN | |||
| Запуск по фронту | условие запуска | нарастающий, спадающий, нарастающий и спадающий | |
| связь | DC, AC, НЧ шумоподавление (>5 кГц), ВЧ шумоподавление (< 30 кГц), режективный фильтр | ||
| источник запуска | аналоговые каналы, внешний, сеть; цифровые каналы (с опцией R&S®RTC-B1) | ||
| Запуск по длительности импульса | условие запуска | >, <, =, ≠, внутри диапазона, вне диапазона | |
| полярность | положительная, отрицательная | ||
| диапазон установок | 8 нс ~ 17,1 с | ||
| источник запуска | аналоговые каналы; цифровые каналы (с опцией R&S®RTC-B1) | ||
| Запуск по видеосигналу | условие запуска | выбор: строка, все строки, четный кадр, нечетный кадр, все кадры | |
| полярность | положительная, отрицательная | ||
| диапазон установок | PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p | ||
| источник запуска | аналоговые каналы | ||
| Запуск по шаблону | событие запуска | логическое состояние между двумя активными каналами | |
| условие | True / False | ||
| состояние канала | высокий, низкий, не определен | ||
| временные условия | >, <, =, ≠, внутри диапазона, вне диапазона | ||
| временной диапазон | 8 нс ~ 17,1 с | ||
| источник запуска | аналоговые каналы; цифровые каналы (с опцией R&S®RTC-B1) | ||
| Запуск по истечении времени (TimeOut) | Фронт | нарастающий, спадающий, нарастающий&спадающий | |
| Установка времени | 6,4 нс ~ 15 с | ||
| RS-232 / UART / RS-422 / RS-485 запуск (опция R&S®RTC-K2) |
Полярность | положительная, отрицательная | |
| Условие запуска | стартовый бит, начало пакета, любой символ, номер символа, шаблон символов, ошибка четности, ошибка конца пакета или данных, нарушение условия | ||
| Скорость | 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 бит/с /128 / 256 кбит/с 1 Мбит/с или пользовательская до 3 Мбит/с |
||
| Разрядность | 5 бит ~ 9 бит | ||
| I²C запуск (опция R&S®RTC-K1) |
Условие запуска | старт, стоп, повторный старт, пропущенному ACK, адресу (7 бит или 10 бит), данным или адресу, данным и адресу | |
| Разрядность адреса | 7 бит, 10 бит | ||
| Скорость | до 10 Мбит/с | ||
| Разрядность данных | 8 бит | ||
| SPI запуск (опция R&S®RTC-K1) |
Условие | начало фрейма, конец фрейма, номер бита, шаблон данных | |
| Разрядность данных шаблона | 1 бит ~ 32 бит | ||
| Выбор номера бита | 0 ~ 4095 | ||
| Скорость | до 25 Мбит/с | ||
| CAN запуск (опция R&S®RTC-K3) |
Тип сигнала | CAN_H, CAN_L | |
| Условие запуска | Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, формы, АСК) | ||
| Скорость | 10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 100 бит/с до 2 Мбит/с | ||
| Точки выборки | 10% ~ 95% | ||
| Идентификатор | Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠) | ||
| Установка данных | шаблон данных (до 8 бит); условие (>, <, =, ≠) | ||
| LIN запуск (опция R&S®RTC-K3) |
Конфигурация шины | 1.3, 2.x или SAE J602; смешанная | |
| Условие запуска | Синхросигнал, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, синхронизации поля) | ||
| Скорость | 1.2 / 2.4 / 4.8 / 9.6 / 10.417 / 19.2 Кбит/с или пользовательская в диапазоне от 100 бит/с до 5 Мбит/с | ||
| Полярность | Активная верхняя или активная нижняя | ||
| Идентификатор | Диапазон (от 0d до 63d); условие (>, <, =, ≠) | ||
| Установка данных | шаблон данных (до 8 бит); условие (>, <, =, ≠) | ||
Логический анализатор (опция R&S®RTC-B1)
| Вертикальная система | Входные каналы | 8 логических каналов (D7~D0) | ||
| Отображение | 4 измерения одновременно | |||
| Входной интерфейс | 100 кОм ±2% || 4 пФ | |||
| Максимальная входная частота | 300 МГц | |||
| Максимальное входное напряжение | ±40 Впик | |||
| Минимальное входное напряжение | 300 мВп-п (маленький гистерезис) 800 мВп-п (средний гистерезис) 1500 мВп-п (большой гистерезис) |
|||
| Пороговый уровень | пользовательский: -2 В...8 В (с шагом 10 мВ) предустановки: CMOS, TTL, ECL |
|||
| Точность установки порогового уровня | ±(100 мВ + 3% установ. значения) | |||
| Горизонтальная система | Сдвиг фаз между каналами | 1 нс | ||
| Регистрация | Частота дискретизации | 1 Гвыб/с на канал | ||
| Глубина записи | 1 М точек на канал | |||
Генератор сигналов и генератор шаблонов (опция R&S®RTС-B6)
| Генератор сигналов | ||||
| Вертикальное разрешение | 8 бит | |||
| Частота дискретизации | 978 Квыб/сек | |||
| Амплитуда | Уровень | 60 мВ ... 6 В (высокий импеданс) | ||
| Точность | ±3% (1 кГц) | |||
| Смещение | Уровень | ±3 (высокий импеданс) | ||
| Точность | ±3% или ±25 мВ (что больше) | |||
| Синусоидальный сигнал | Частота | 0,1 Гц...50 кГц | ||
| Импульсный / Прямоугольный сигнал | Частота | 0,1 Гц...10 кГц | ||
| Пилообразный / треугольный сигнал | Частота | 0,1 Гц...10 кГц | ||
| Генератор шаблонов | ||||
| Функции | Выход для пробника прямоугольной формы, выход сигналов последовательных шин, счетчик (4-бит), программируемый шаблон (4-бит) | |||
| Амплитуда | около 2,5 Впик-пик | |||
| Сигналы последовательных шин | Тип | SPI, I2C, UART, CAN, LIN | ||
| Скорость | 9600 бит/с; 115,2 кбит/с; 1 Мбит/с (UART) 100 кбит/с; 250 кбит/с; 1 Мбит/с (SPI) 100 кбит/с; 400 кбит/с; 1000 кБит/с; 3400 кбит/с (I2C) 50 кбит/с; 100 кбит/с; 1 Мбит/с (CAN) 0,6 кбит/с; 10,417 кбит/с; 19 кбит/с (LIN) |
|||
| Счетчик (4 бит) | Частота | 100 мГц...50 МГц | ||
| Прямоугольный сигнал | Частота | 1 мГц...500 кГц | ||
| Коэф.заполнения | 1%...99% | |||
| Программируемый шаблон | Диапазон выборок | 20 нс...42 с, вверх / вниз | ||
| Глубина памяти | 2048 бит | |||
| Время стояния | 20 нс ... 42 с | |||
Основные технические характеристики
Дисплей
| Тип дисплея | диагональ 6,5" XGA |
| Разрешение дисплея | 640 (по горизонтали) × 480 (по вертикали) точек |
| Послесвечение | 50 мс ~ 9,6 с, бесконечно |
Интерфейсы и выходы
| Интерфейсы | USB Host 2.0, USB-device 2.0, LAN |
| Выход AUX (BNC) | Выход синхронизации Выход импульса Годен / Не годенl Выход опорного генератора 10 МГц Выход генератора сигнала (при установленной опции R&S®RTC-B6) |
| Выход компенсации пробников | Макс. выходное напряжение: 2,4 Впик Мин. выходное напряжение: 0 В Частота 1 кГц или 1 МГц |
| Выходы генератора шаблонов (опция R&S®RTC-B6) |
4 лепестка (P3 ~ P0) |
| Входы цифровых каналов (опция R&S®RTC-B1) |
8 каналов (D7 ~ D0) |
| Вход внешнего запуска (BNC) | импеданс 1 МОм ± 1% || 14 пФ ± 2 пФ |
| максимальное входное напряжение (1 МОм): 100 Впик, 5 Вскз | |
| чувствительность: 300 мВп-п | |
| уровень запуска ±5 В |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | < 25 Вт |
Массо-габаритные параметры
| Габаритные размеры | 285 мм × 175 мм × 140 мм (Ш*В*Г) |
| Вес (без опций) | Около 1,7 кг |
Стандартная комплектация
- Осциллограф
- Опция расширение полосы пропускания осциллографов R&S®RTC1002 до 100 МГц R&S®RTC-B221
- Пассивный пробник R&S®RT-ZP03 на каждый канал
- Генератор сигналов R&S®RTC-B6
- Кабель питания
- Краткое руководство и инструкция по безопасности
Дополнительная комплектация
| Наименование | Тип устройства |
|---|---|
| Опции | |
| Анализ смешанных сигналов для моделей без функции MSO, 250 МГц | R&S® RTC-B1 |
| Генератор сигналов | R&S® RTC-B6 |
| Синхронизация и декодирование последовательных данных I²C / SPI | R&S® RTC-K1 |
| Синхронизация и декодирование последовательных данных UART / RS-232 / RS-422 / RS-485 | R&S® RTC-K2 |
| Синхронизация и декодирование последовательных данных CAN / LIN | R&S® RTC-K3 |
| Комплект приложений, состоит из следующих опций: R&S® RTC-K1, R&S® RTC-K2, R&S® RTC-K3, R&S® RTC-B6 | R&S® RTC-PK1 |
| Несимметричные пассивные пробники | |
| 300 МГц, 10 МГц, 10:1 / 1:1, 10 МОм / 1 МОм, 400 В, 12 пФ / 82 пФ | R&S® RT-ZP03 |
| 500 МГц, 10:1, 300 В (СКЗ), 10 пФ | R&S® RT-ZP05 |
| 500 МГц, 10 МОм, 10:1, 400 В, 9,5 пФ | R&S® RTM-ZP10 |
| 38 МГц, 1 МОм, 1:1, 55 В, 39 пФ | R&S® RT-ZP1X |
| Высоковольтные несимметричные пассивные пробники | |
| 250 МГц, 100:1, 100 МОм, 850 В, 6,5 пФ | R&S® RT-ZH03 |
| 400 МГц, 100:1, 50 МОм, 1000 В, 7,5 пФ | R&S® RT-ZH10 |
| 400 МГц, 1000:1, 50 МОм, 1000 В, 7,5 пФ | R&S® RT-ZH11 |
| Токовые пробники | |
| 20 кГц, пост. / перем. ток, 10 А / 1000 А | R&S® RT-ZC02 |
| 100 кГц, пост. / перем. ток, 30 А | R&S® RT-ZC03 |
| 10 МГц, пост. / перем. ток, 150 А | R&S® RT-ZC10 |
| 100 МГц, пост. / перем. ток, 30 А | R&S® RT-ZC20 |
| 120 МГц, пост. / перем. ток, 5 А | R&S® RT-ZC30 |
| Источник питания для токовых пробников | R&S® RT-ZA13 |
| Активные дифференциальные пробники | |
| 100 МГц, 1000:1 / 100:1, 8 МОм || 1000 В (СКЗ), 3,5 пФ | R&S® RT-ZD01 |
| 200 МГц, 10:1, 1 МОм, 20 В дифф., 3,5 пФ | R&S® RT-ZD02 |
| Логические пробники | |
| Активный 8-канальный логический пробник | R&S® RT-ZL03 |
| Принадлежности для пробников | |
| Сквозная оконечная нагрузка 50 Ом | R&S® HZ22 |
| Переходник BNC / двойной штекер 4 мм | R&S® RT-ZA11 |
| Дополнительные принадлежности | |
| Мягкая сумка для осциллографов R&S® RTC1002 и принадлежностей | R&S® RTC-Z3 |
| Комплект для монтажа в стойку | R&S® ZZA-RTC1K |
